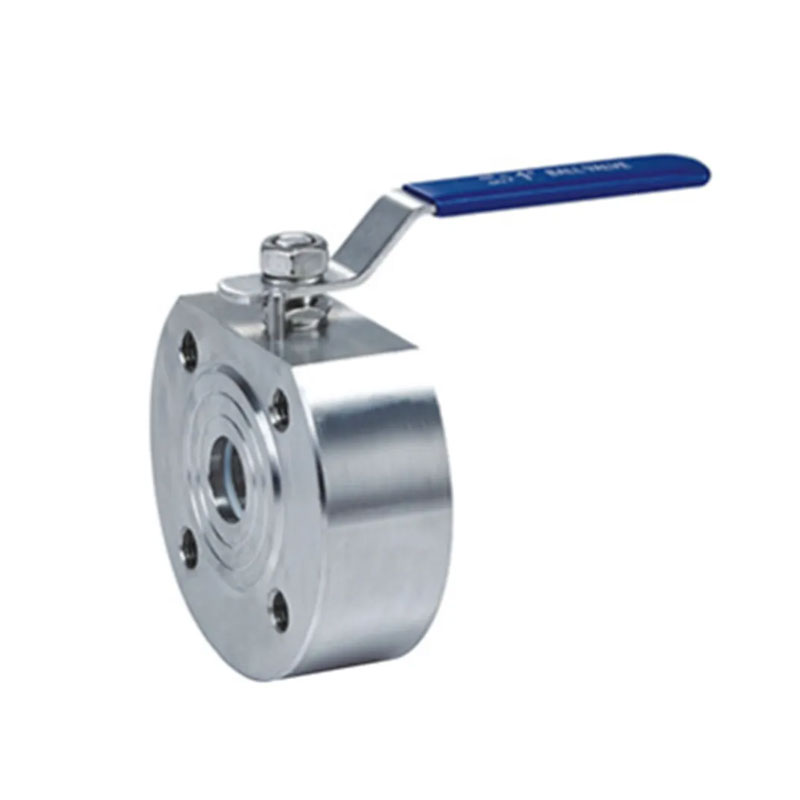

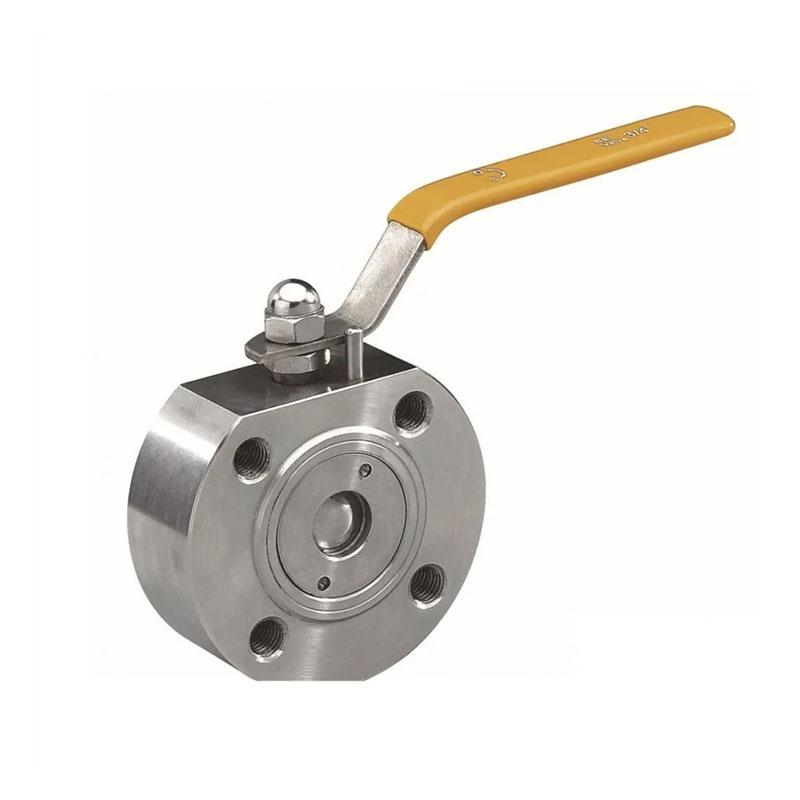

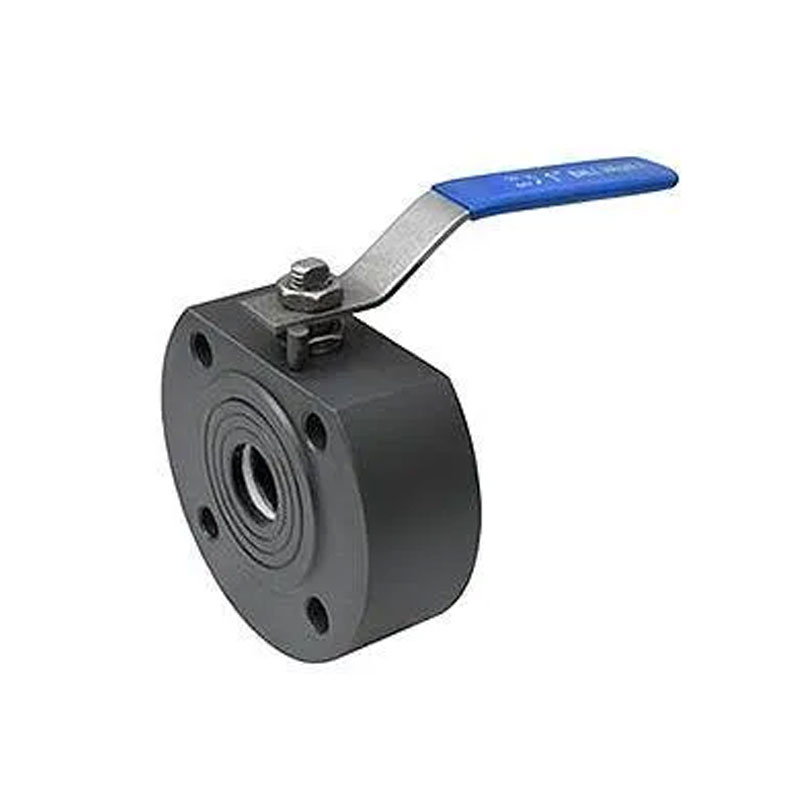

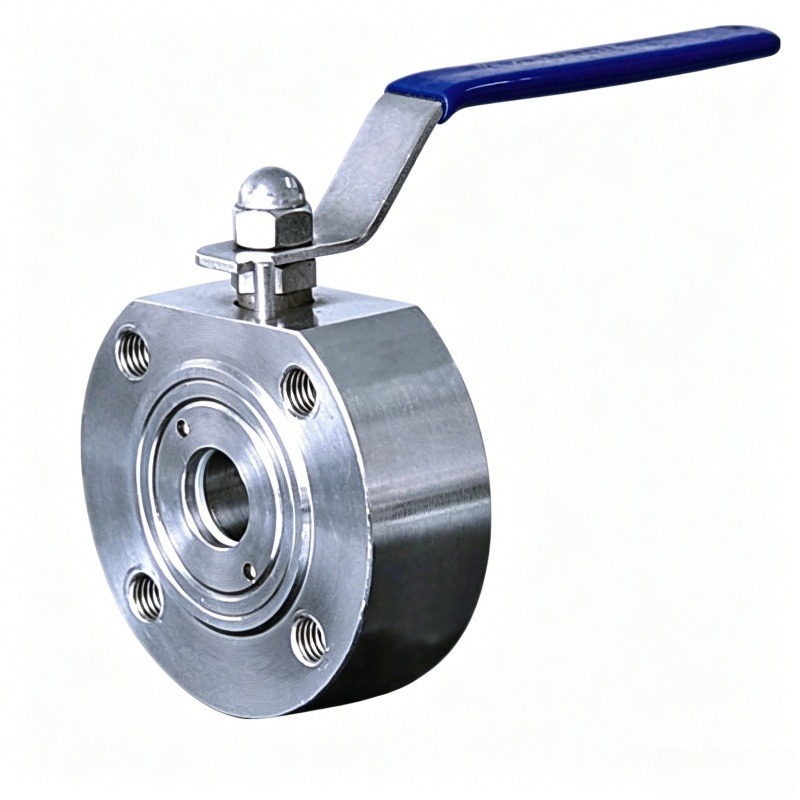

JOEPAI hållbara Forged Steel 1PC Wafer Flanged Ball Valve-produkten har många egenskaper som kompakt struktur, utsökt utseende, intelligent kontroll, utmärkt prestanda, bra kvalitet och enkel användning. Forged Steel 1PC Wafer Flanged Ball Valve är en manuellt manövrerad kulventil med 90° rotationsvinkel. Den har utmärkt tätningsprestanda, högt flöde kapacitet, låg flödeskoefficient, enkel struktur, lätt underhåll och lång livslängd. Kulventiler i ett stycke används vanligtvis i applikationer med strikta tätningskrav. Förutom att kontrollera gas-, vätske- och ångmedier, de är också lämpliga för att kontrollera avloppsvatten och media innehållande fibrösa föroreningar.

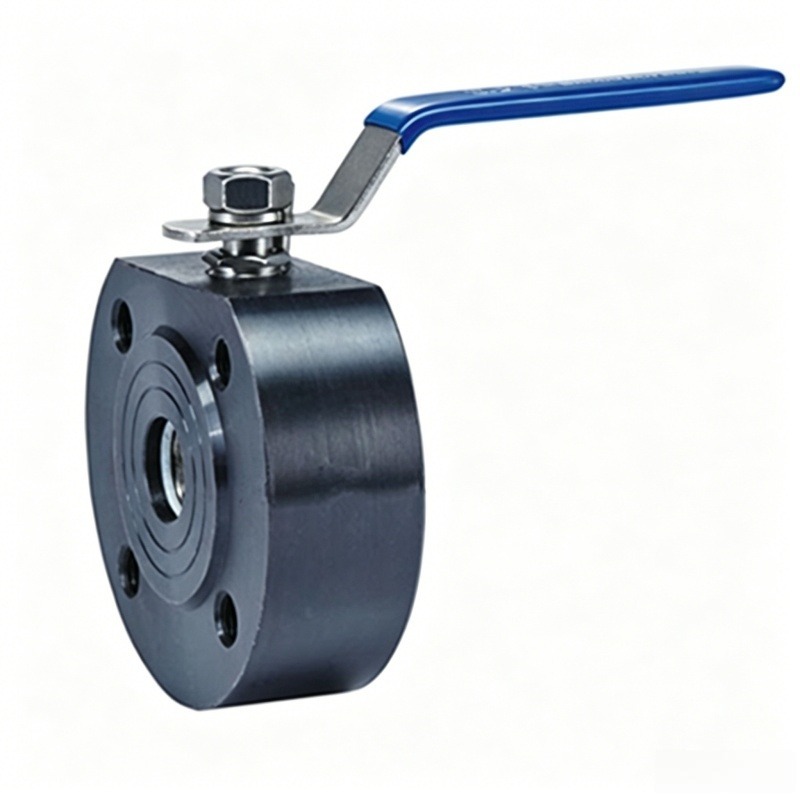

Huvudmaterial: smidet kolstål (A105/LF2)
Integrerad kropp med spraybar
Montera klämflänsänden mellan ANSI/DIN/JIS-flänsar
PTFE/RPTFE/metallventilsäte (tillval)
Upp till 2500 PSI (PN100)
Temperaturområde: - 29 ° C till +250 ° C
Lätt och platsbesparande
API 598/EN 12266-1
Anpassning: Tillhandahåll öppning, handtagsdesign eller ställdoninstallation
enligt krav
JOEPAI Valve är en tillverkare av smidda stål 1PC waferflänsade kulventiler med huvudkontor i Wenzhou, Kina, utvecklad från Jingyue Valve Factory etablerad 2003. Med ISO 9001, CE, och KC-certifieringar, vår fabrik kombinerar CNC-bearbetning, 3D-design (UG/CAD), och komplett tryck-/kemisk testning för att tillhandahålla skräddarsydda tekniska flödeskontrolllösningar för kunder i Europa, Sydkorea, Australien, Sydostasien och Mellanöstern. JOEPAI är din betrodda partner i industriella pipelineprojekt
| Inga. | Delnamn | Material |
| 1 | Kropp | SS/SUS304 |
| 2 | Lock | SS/SUS304 |
| 3 | Plats | PTFE |
| 4 | Boll | SS304/SS316 |
| 5 | Stam | SS304/SS316 |
| 6 | Packning | PTFE |
| 7 | O-ring | VITON |
| 8 | Förpackning | PTFE |
| 9 | Körtel | SS/SUS304 |
| 10 | Stammutter | SS/SUS304 |
| 11 | Hantera | SS |
| 12 | Stoppnål | SS/SUS304 |

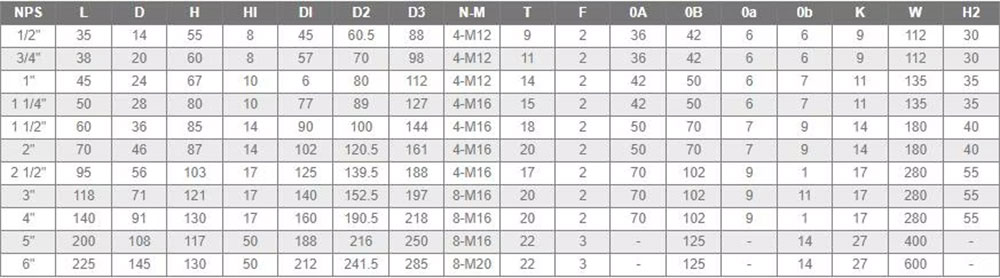

| NPS | L (mm) | D (mm) | H (mm) | HI (mm) | DI (mm) | D2 (mm) | D3 (mm) | N-M | T (mm) | F (mm) | OA (mm) | OB (mm) | 0a (mm) | 0b (mm) | K (mm) | B (mm) | H2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
