Flänskulventiler
ANSI Standard 2-PC flänsad kulventil med ISO 5211 Direkt monteringsplatta
  • ANSI Standard 2-PC flänsad kulventil med ISO 5211 Direkt monteringsplattaANSI Standard 2-PC flänsad kulventil med ISO 5211 Direkt monteringsplatta
  • ANSI Standard 2-PC flänsad kulventil med ISO 5211 Direkt monteringsplattaANSI Standard 2-PC flänsad kulventil med ISO 5211 Direkt monteringsplatta
  • ANSI Standard 2-PC flänsad kulventil med ISO 5211 Direkt monteringsplattaANSI Standard 2-PC flänsad kulventil med ISO 5211 Direkt monteringsplatta

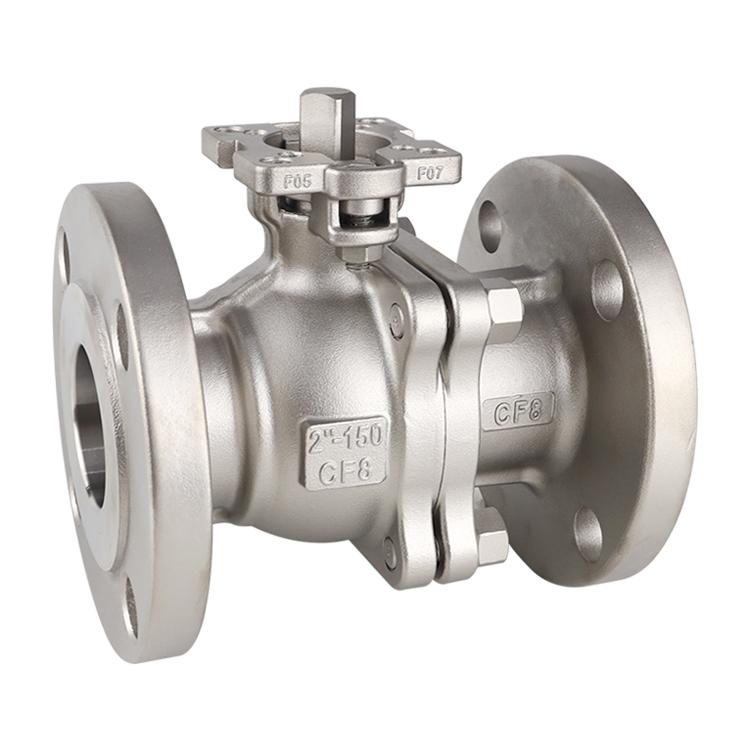

ANSI Standard 2-PC flänsad kulventil med ISO 5211 Direkt monteringsplatta

Model:Q41F-150LB
Joepai Dålig ANSI-standard 2-PC flänsad kulventil med ISO 5211 Direkt monteringsplatta används huvudsakligen för att avbryta eller ansluta media och kan också användas för vätskereglering och kontroll. Används allmänt i industrier som petroleum, kemisk, metallurgisk, kraft, konstruktion, uppvärmning, vattenförsörjning och dränering och vattenbehandling.

Joepai Brand High Quality Assurance, Joepai tillhandahåller en omfattande Introduktion till ANSI Standard 2-PC flänsad kulventil med ISO 5211 Direkt monteringsplatta standarder, urval, funktioner, strukturella diagram, specifikationer och modeller; Dimensioner, arbetsprincip, installation och underhåll och Bollventilproduktmanual; För att tillhandahålla en serie flänsventilprodukter med hög kvalitet, hög prestanda, höga standarder, hög livslängd och överkomliga priser för våra kunder.

Produktfunktioner:

Ventilstammen är utrustad med antistatiska inställningar
Design av ventilstam anti -extruderingsanordning
Det finns tryckavlastningshål på stålkulspåret
Anta deparaffiniserad gjutning

Produktdetalj:

Design: ANSI 16.34
Slutfläns: ASME B16.5
Ansikte mot ansikte: ASME B16.10
Inspektion och test: API 598
Storlek: 1/2 "~ 10", tryck: 150 lb ~ 300 lb
Hela porten, ISO5211 Direkt monteringsplatta
Utblåsningssäker STEM-design

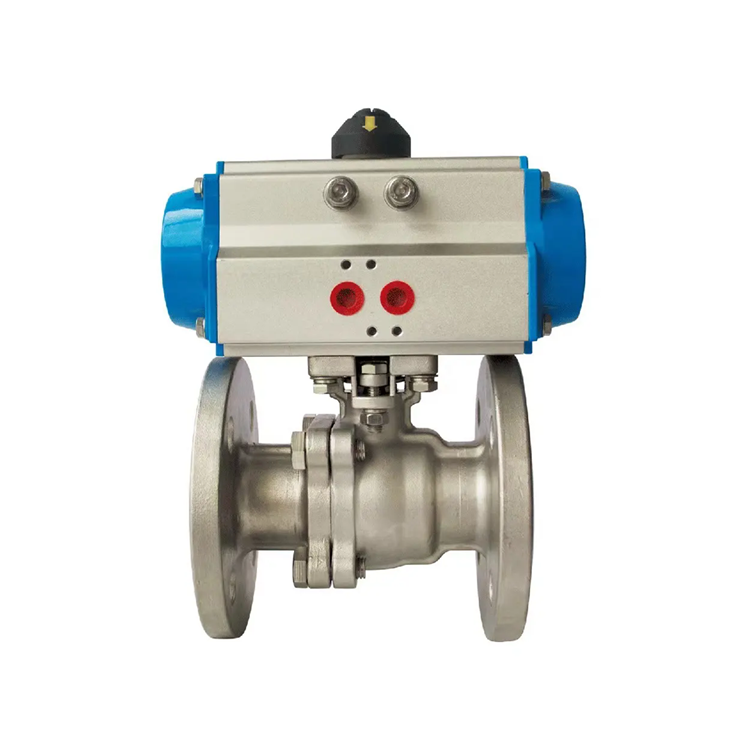

Spakdrift med låsanordning, pneumatisk eller elektrisk ställdon
Investeringsgjutning
Material: kolstål WCB/DIN1.0619
Rostfritt stål 304/1.4308
Rostfritt stål 316/1.4408
Lämplig: vatten, olja, gas

Huvuddelar och material

1 Kropp WCB/ CF8/ CF8M 9 Tryckkuddar WCB/ CF8/ CF8M
2 Plats Ptfe 10 Förpackning WCB/ CF8/ CF8M
3 Boll SS304/ SS316 11 Stam SS304/ SS316
4 Bult SS304/ SS316 12 Körtel SS304/ SS316
5 Vårtvätt SS304/ SS316 13 Mutter SS304/ SS316
6 Mutter SS304/ SS316 14 Vårtvätt SS304/ SS316
7 Lock WCB/ CF8/ CF8M 15 Spak Ss
8 Packning WCB/ CF8/ CF8M

Huvuddimensioner

Ansi 150lb

NPS Dn L D D1 D2 b t z -φd
1/2 " 15 108 90 60.3 34.9 11.5 1.6 4-F16
3/4 " 20 117 100 69.9 42.9 13 1.6 4-F16
1 " 25 127 110 79.4 50.8 14.5 1.6 4-F16
11/4 " 32 140 115 88.9 63.5 16 1.6 4-F16
11/2 " 40 165 125 98.4 73 17.5 1.6 4-F16
2 " 50 178 150 120.7 92.1 19.5 1.6 4-F19
21/2 " 65 190 180 139.7 104.8 22.5 1.6 4-F19
3 " 80 203 190 152.4 127 24 1.6 4-F19
4 " 100 229 230 190.5 157.2 24 1.6 4-F19
5 " 125 356 255 215.9 185.7 24 1.6 4-F22
6 " 150 394 280 241.3 215.9 25.5 1.6 4-F22
8 " 200 457 345 298.5 269.9 29 1.6 4-F22
10 " 250 533 405 362 323.8 30.5 1.6 4-f25
12 " 300 610 485 431.8 381 32 1.6 4-f25
14 " 350 686 535 476.3 412.8 35 1.6 4-f29
16 " 400 762 595 539.8 469.9 37 1.6 4-f29

ANSI 300 lb

NPS Dn L D D1 D2 b t z -φd
1/2 " 15 140 95 66.7 34.9 14.5 1.6 4-F16
3/4 " 20 152 115 82.6 42.9 16 1.6 4-F19
1 " 25 165 125 88.9 50.8 17.5 1.6 4-F19
11/4 " 32 178 135 98.4 63.5 19.5 1.6 4-F19
11/2 " 40 190 155 114.3 73 21 1.6 4-F22
2 " 50 216 165 127 92.1 22.5 1.6 8-F19
21/2 " 65 241 190 149.2 104.8 25.5 1.6 8-F22
3 " 80 282 210 168.3 127 29 1.6 8-F22
4 " 100 305 255 200 157.2 32 1.6 8-F22
5 " 125 381 280 235 185.7 35 1.6 8-F22
6 " 150 403 320 269.9 215.9 37 1.6 12-F22
8 " 200 502 380 330.2 269.9 41.5 1.6 12-F25
10 " 250 568 445 387.4 323.8 48 1.6 16-f29
12 " 300 648 520 450.8 381 51.0 1.6 16-F32
14 " 350 762 585 514.4 412.8 54.0 1.6 20-F32
16 " 400 838 650 571.5 469.9 57.5 1.6 20-F35

ANSI Standard 2-PC Flanged Ball Valve Class 150LB

Hot Tags: ANSI Standard 2-PC flänsad kulventil med ISO 5211 Direkt monteringsplatta, kulventil klass 150 kg
