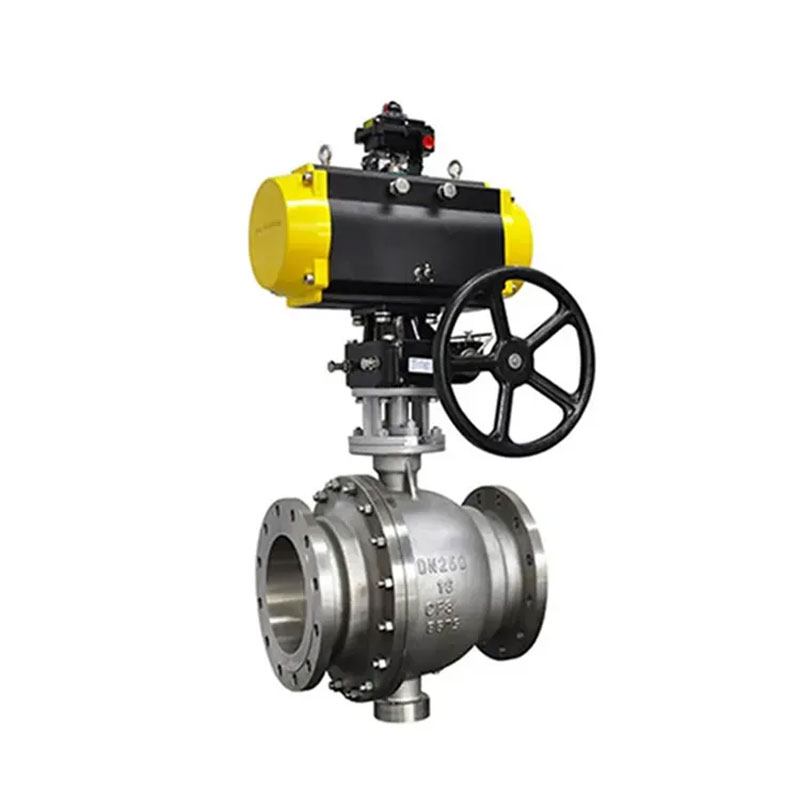

Full Port Fix Flange Pneumatic Ball Valve

Joepai högkvalitativ fullportfixflänspneumatisk kulventil har en fast flänsanslutning och full portkonfiguration, vilket säkerställer minimal tryckfall och maximalt flöde, vilket gör den till en idealisk ventil för system där oavbruten vätska eller gasflöde är avgörande. Pneumatiska ställdon tillhandahåller effektiv och automatiserad drift, vilket möjliggör snabb och exakt kontroll av ventiler med minimal manuell intervention.

Skicka förfrågan

Produktbeskrivning

Oavsett om du kontrollerar olja, gas, kemikalier eller vatten, Full Port Fix -flänsen Pneumatisk kulventil kan ge säkerhet för ditt system. Dess fulla port Design minimerar tryckfallet i största möjliga utsträckning, medan Pneumatisk enhet uppnår sömlös automatisering. Denna ventil är gjord av hållbar material och har en fast fläns som möjliggör säkert och läckofynd anslutningar, ger tillförlitlig prestanda även i det mest krävande miljöer.

Produktstandarder

Designstandard: ASME B16.34
END FLANGE: DIN2633 PN16
Ansikte mot ansikte: BS EN558-1 DIN3202 F4/F5
Inspektion och testning: API598/EN 12266

Produktdetaljer

Material: kolstål WCB/DIN1.0619
Rostfritt stål 304/1.4308
Rostfritt stål 316/1.4408
Arbetstryck: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Full port

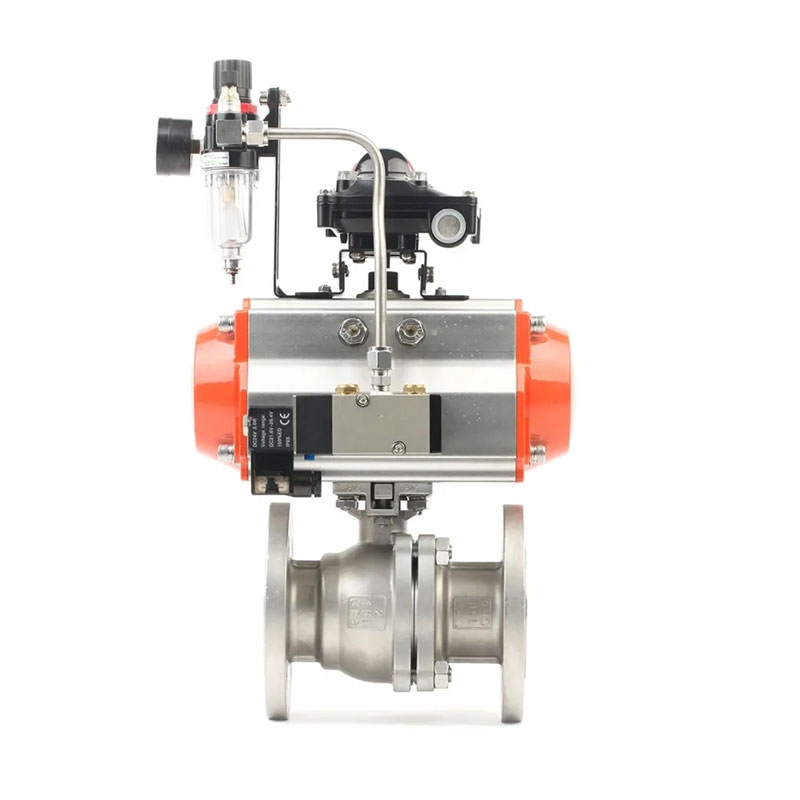

Full Port Fix Flange Pneumatic Ball Valve

Delar av delar

INGA.	Delnamn	MATERIAL	INGA.	Delnamn	MATERIAL
1	KROPP	WCB/CF8/CF8M	8	Motorhuven	2h
2	HÄTTA	WCB/CF8/CF8M	9	FÖRPACKNING	Flexibel grafit
3	BOLL	420+HF/304+HF/316+HF	10	Förpackning	WCB/304/316
4	STAM	420/304/316	11	Förpackningsbult	B7
5	PLATS	420/304/316	12	Positioner	WCB/304/316
6	PACKNING	C+A105	13	HANTERA	Wcb
7	Motorhuven	B7

Mått

Pn	Dn	L	D	K	d	b	Z-d0	Hw	HD
1,6 pump	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2,5MPA	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185

För att avgöra om den fullständiga portfixflänsen pneumatisk kulventil behöver ersättas, följande aspekter kan övervägas:

Utseende inspektion:Kontrollera utseendet på rostfritt stålkulventil för uppenbar skada, deformation, rost, etc. Om Så det kan behöva bytas ut.
Operationsinspektion:Använd manuellt rostfritt stål Kulventil och observera för eventuella fasthållning eller läckage. Om operationen inte är det Slät eller det finns läckage, det kan behöva bytas ut.
Läckkontroll:Kontrollera om det finns något läckage i Rostfritt stålkulventil, särskilt när den är stängd. Om det finns något läckage, det kan vara nödvändigt att ersätta tätningen eller hela rostfritt Stålkulventil.
Prestationsinspektion:Kontrollera arbetsprestanda för Kulventilen i rostfritt stål, till exempel om den kan vara helt stängd och Öppnad, om det tål nominellt tryck, etc. Om prestandan uppfyller inte kraven, det kan behöva bytas ut.
Serviceliv:Baserat på designlivslängden och användningstiden för Den fullständiga portfixflänsen pneumatisk kulventil, utvärdera om den behöver bytas ut. Generellt sett rostfritt stålkulventiler som överstiger Deras designlivslängd bör övervägas för ersättning.

Full Port Fix Flange Pneumatic Ball Valve
