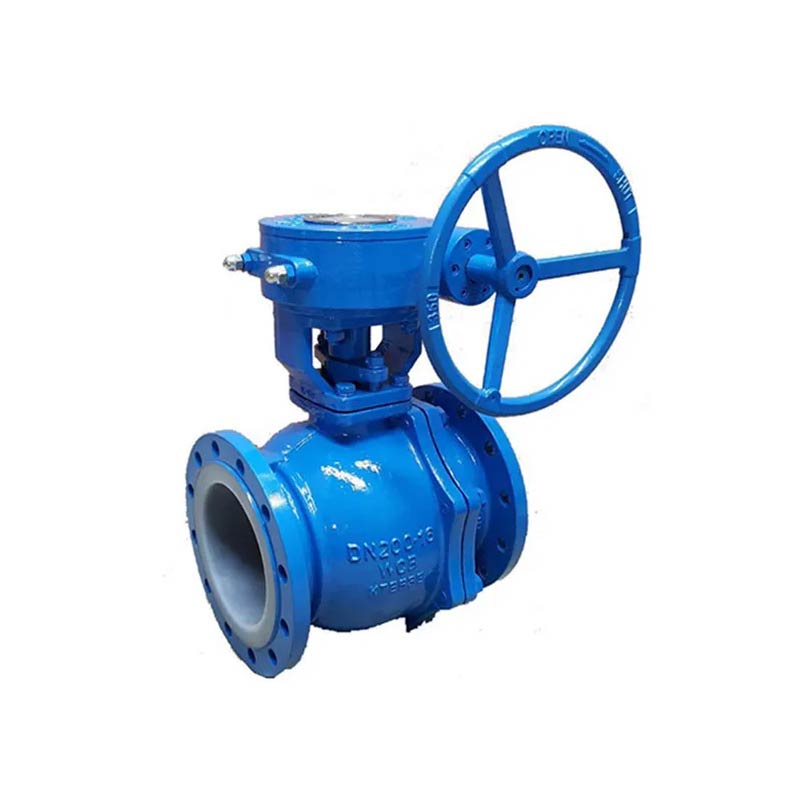

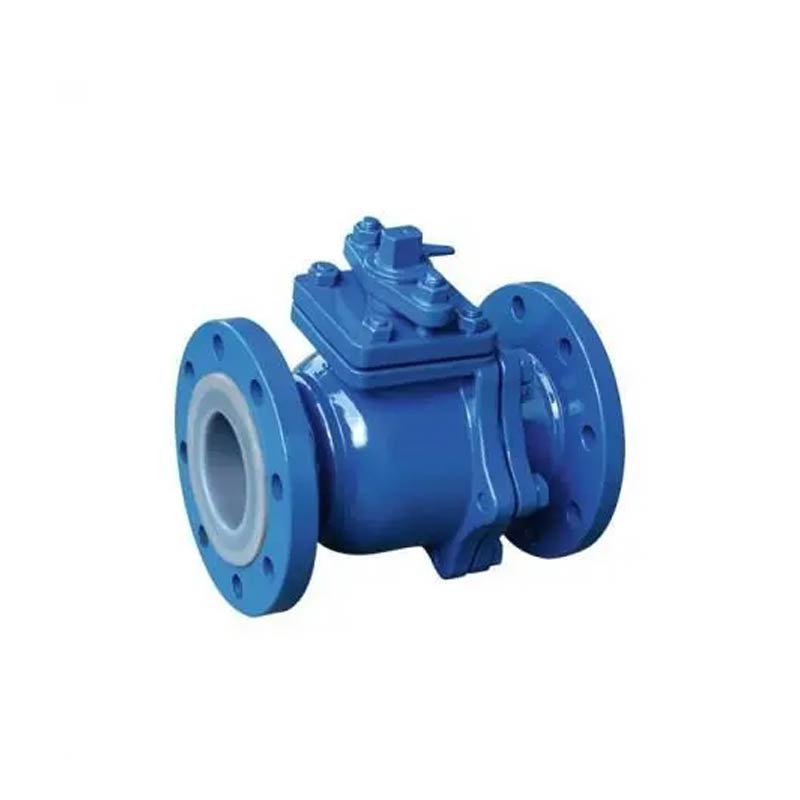

JOEPAI hållbara växelstyrda gjutna stål PTFE-PFA-fodrade kulventiler PN16 och plugg är samma typ av ventil, men å andra sidan öppnings-/stängningsfästet kulventil är en kula med ett cirkulärt hål, som roterar tillsammans med stång för att uppnå öppning och stängning av ventilen
Implementera full processkvalitetsövervakning, noggrann och allsidig
testar!
Effektiv intern kostnadskontroll minskar kostnader och gynnar kunderna!
Avancerad produktionslinje, tillräcklig lagerhållning, förkortad leveranstid!
1.PTFE-PFA-fodrade 2PC kulventiler PN16 har hög kemisk stabilitet och kan
används i något annat starkt frätande medium utom för säkring av alkalimetaller
och F-element
2. Den antar en drivkulastruktur med full diameter för att säkerställa nollläckage
stängning av ventilen genom hela tryckområdet, och används också
för underhåll av rörledningar
3. Kombinationen av öppnings- och stängningskulstänger för ventilgjutgods
eliminerar stötar och tryck, vilket säkerställer säker användning
4.Den kompakta och rimliga strukturen och minimala lumenkammaren minskar
retention av mediet. I kombination med speciell formningsteknik,
tätningsytan är känslig och perfekt. Och använd PTFE-packning för att säkerställa noll
läckage av ventilen
5. Tvådelade och tredelade strukturer är lämpliga för olika rörledningar
system och arbetsförhållanden. Den tredelade kulventilen separerar
ventilhus från båda sidor, vilket möjliggör snabbt byte och underhåll
UTSLAGSSÄKER STAMDESIGN
HANDHAVANDE AV SPAK/LÅSANORDNING/VÄXELFUNKTION
INVESTERINGSGJUTNINGSKROPP
MATERIALSTANDARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Namn/material | WCB | CF8 | CF3 | CF8M | CF3M |
| Kropp | WCB | CF8 | CF3 | CF8M | CF3M |
| Kula/stam | WCB | CF8 | CF3 | CF8M | CF3M |
| Fodrad | FEP / PFA / PO / PTFE | ||||
| Plats | PTFE / RPTFE | ||||
| Bult/Mutter | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Design & Tillverkningsstandard | HG/T3704, GB/T12237 | API 6D | ||
| FTF Dimension Standard | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Fläns standard | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Inspektion & Test Standard | HG/T13927, JB/T9092 | API 598 | ||
| Normal diameter | DN15~DN350 | 1/2"~14" | ||
| Normalt tryck | 1,0 MPa | 1,6 MPa | 150 LB | |
| Testtryck | Skaltest | 1,5 MPa | 1,5 MPa | 1,5 MPa |
| Högtryckstest | 1.1MPa | 1.1MPa | 1.1MPa | |
| Lågtryckstest | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Temperaturområde | FEP:-29℃~120℃, PFA:-29℃~180℃, PTFE:-29℃~150℃ | |||
| Tillämpligt medium | Starkt korrosionsmedium: saltsyra, salpetersyra, Fluorvätesyra, Flytande klor, Svavelsyra och Aqua regia osv. | |||
| DN (mm | PNS (tum) | L | D | D1 | D2 | f | b | Z-Φd | Do | H |
| PN1,0 MPa/1,6 MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8/12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
