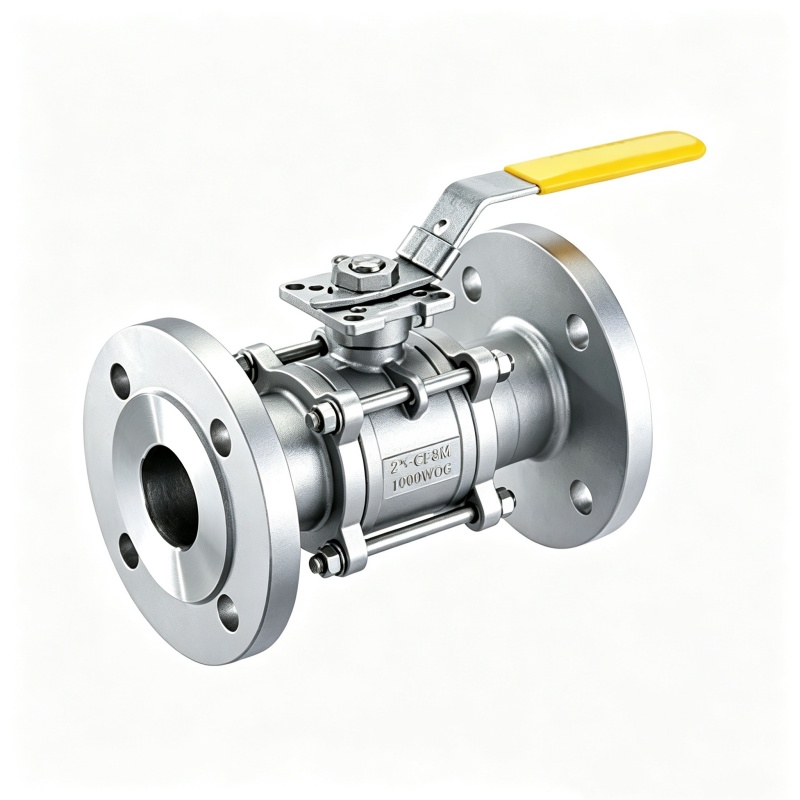

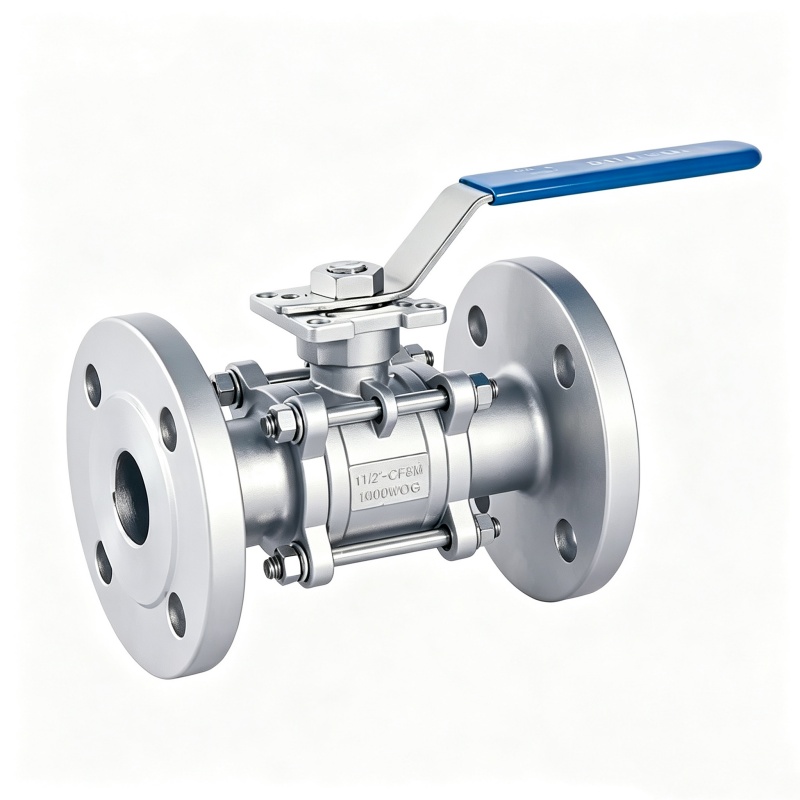

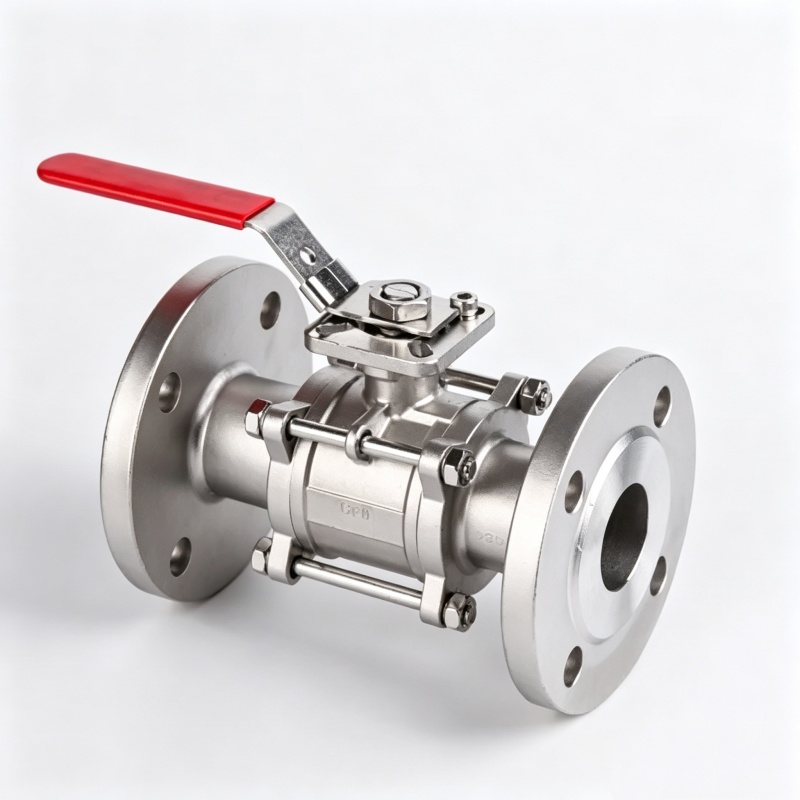

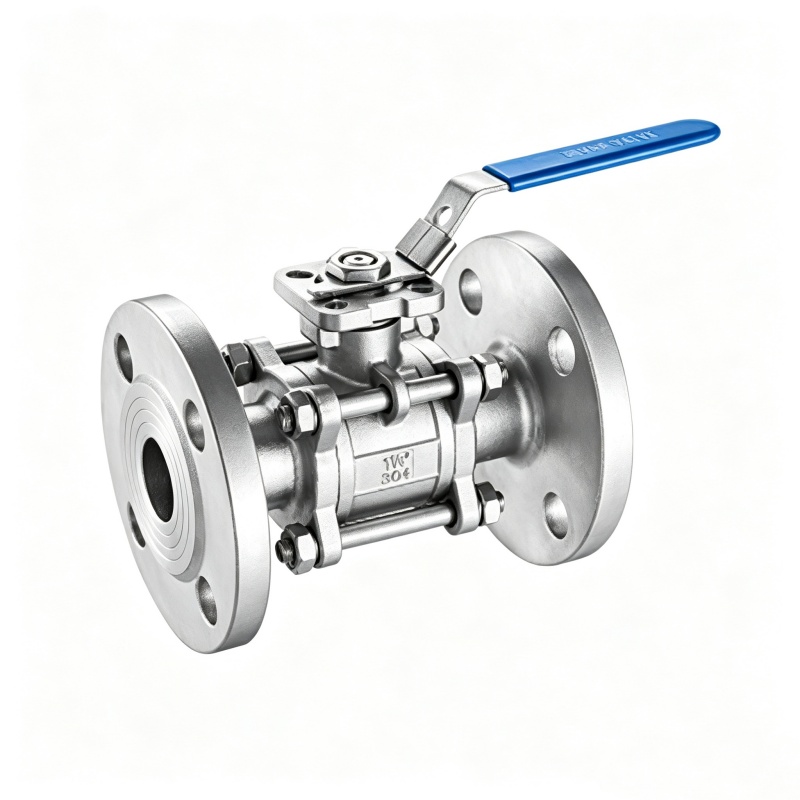

Monteringsdyna 3PC flänsad kulventil

JOEPAI fokuserar på produktion, forskning och utveckling, design, försäljning och service av kulventiler, klotventiler, backventiler, vridspjällsventiler och filter. Moderna industriella rörsystem kräver mycket mer av ventiler än enkel avstängning och flödeskontroll. Monteringsplattan 3PC flänsad kulventil är konstruerad för applikationer som kräver frekvent på- och av-cykling, automatiserad integration och låga underhållskostnader. Oavsett om den används i olje- och gasledningar, kemiska processanläggningar eller kraftverks kylvattenkretsar, levererar denna kulventil tillförlitliga, säkra vätskekontrolllösningar.

Kärnprestandaparametrar

Tryckklass: PN16–PN40 (klass 150–300)

Temperaturområde: -20°C till +200°C (med PTFE-säten)

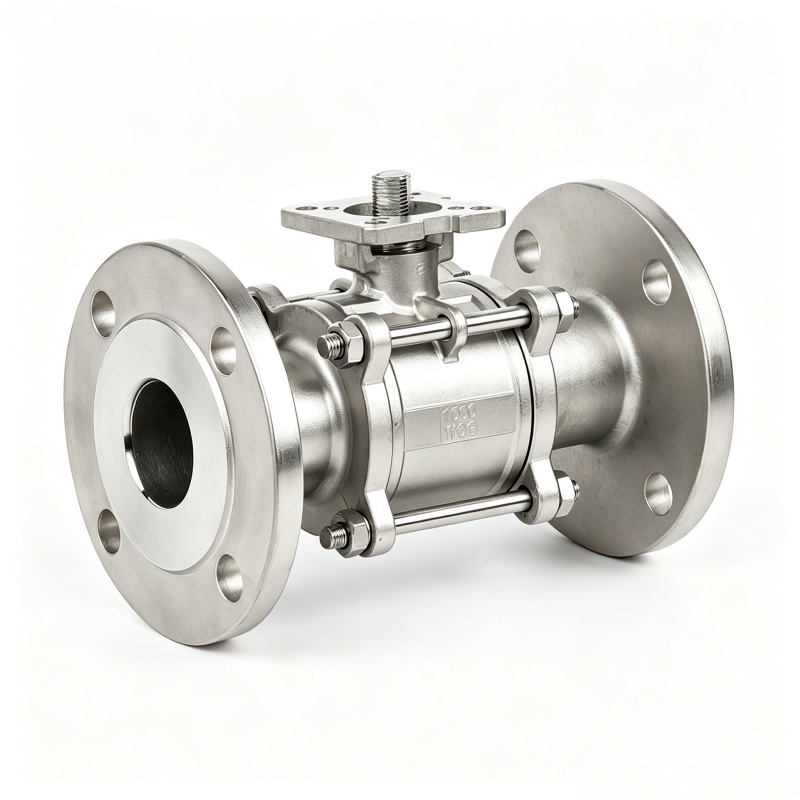

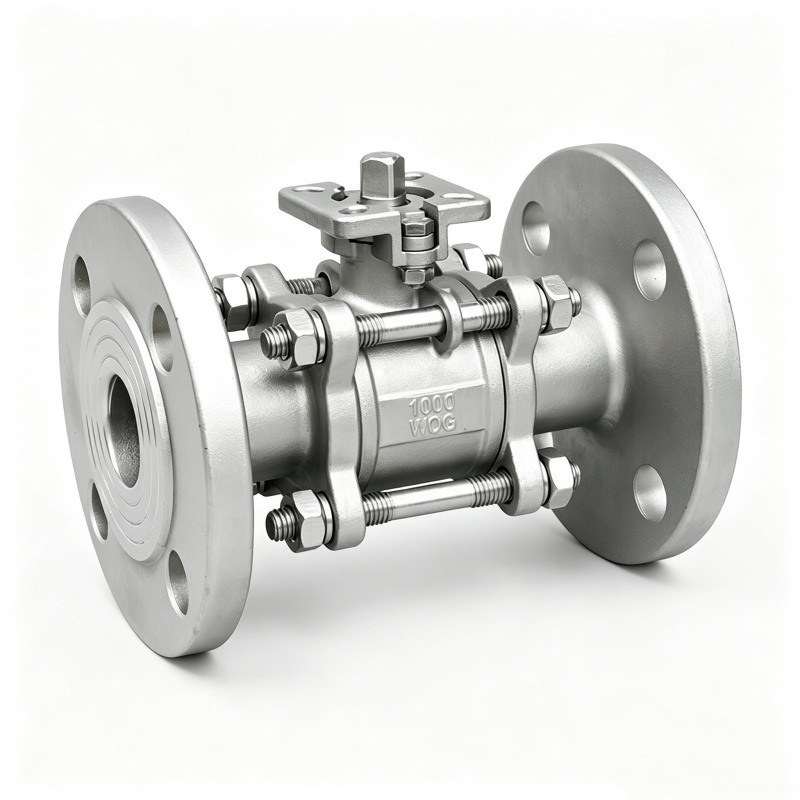

Monteringsplattform: ISO 5211-kompatibel för direkt montering av ställdon

Varför föredrar ingenjörer denna ventil?

Bubbeltät nollläckagetätning:Vår monteringsplatta 3PC flänsad kulventil har PTFE-säten parade med en självjusterande förbelastningsstruktur. Den upprätthåller bubbeltät avstängning även efter 10 000 öppna-stäng-cykler. För ångledningar med frekvent aktivering fullbordar dess 90° roterande slag full öppning eller stängning inom 2 sekunder, perfekt matchande automatiserade produktionslinjer som kräver snabb respons.

Lågt arbetsmoment:Kulan på denna 3PC-flänsade kulventil genomgår spegelpolering (Ra ≤ 0,4μm), vilket minskar arbetsmomentet med 25 % jämfört med standardytor. Detta gör det möjligt för kunderna att specificera mindre ställdon, vilket sänker inköpskostnaderna och den operativa energiförbrukningen.

Anti-utblåsningsstam design:Ventilskaftet är försett med dubbla O-ringstätningar och en spänningssatt packning för att effektivt förhindra läckage av farliga medier. En antistatisk anordning är installerad mellan spindeln och kulan för att garantera säker drift med brandfarliga och explosiva vätskor.

Användarvänlig underhållsstruktur: Byggd med en tredelad kroppsdesign, möjliggör den 3PC-flänsade kulventilen på plats invändig rengöring, tätningsbyte och komponentinspektion utan att ta bort hela ventilen från rörledningen, vilket drastiskt minskar stilleståndstiden.

Typiska industriella tillämpningar

Med överlägsen tätningsprestanda och sömlös automationskompatibilitet, är monteringsplattan 3PC flänsad kulventil allmänt antagen inom följande sektorer:

Kraftverkskylvattensystem: Korrosionsbeständiga och nollläckage, idealiskt för cirkulerande vatten och slutna kylslingor

Kemisk skidmonterad utrustning: Valfri CF8M-konstruktion motstår klorider och frätande kemiska medier

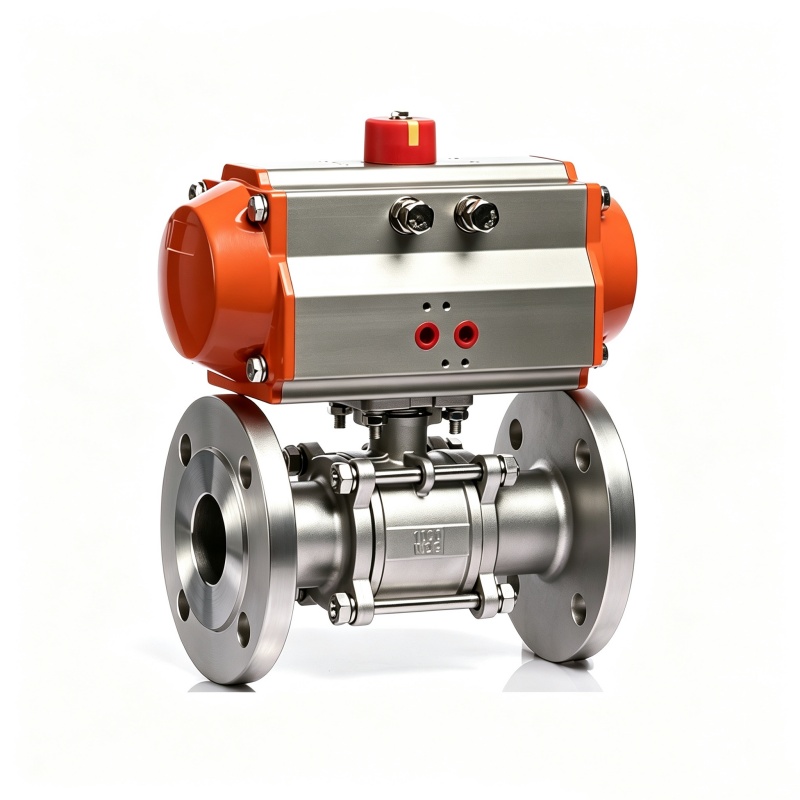

Naturgasmätstationer: Design med lågt vridmoment fungerar bra med pneumatiska/elektriska ställdon för fjärrreglering

Food & Pharmaceutical Pipelines: Enkel rengöring på plats som uppfyller hygieniska processstandarder

Materialvalsguide

Val av kroppsmaterial bestämmer direkt kulventilens livslängd och säkerhet under specifika arbetsförhållanden:

Kropp & gavel:WCB kolstål (för vatten, luft, ånga ≤200°C) / CF8 (304 rostfritt stål, för svag syra och allmänna kemikalier) / CF8M (316 rostfritt stål, för kloridhaltiga medier och havsvatten)

Boll:SS304 / SS316 (Standard) / SS316L Low-Carbon Grade (motstår intergranulär korrosion efter svetsning)

Plats:PTFE (Standard, -20~200°C) / PPL högtemperaturkvalitet (-29~280°C) / PEEK-förstärkt kvalitet (endast anpassad)

Installationsinstruktioner

Fläns Standard: Monteringsplattan 3PC flänsad kulventil levereras som standard med ANSI B16.5 klass 150 borrmönster; andra standarder inklusive DIN, JIS och PN är tillgängliga på anpassad begäran.

Ställdonsstorlek: För pneumatiska eller elektriska ställdonkonfigurationer, kontrollera att ställdonets utgående vridmoment matchar ventilens arbetstryck. Kunder rekommenderas att tillhandahålla medeltryck, nominell diameter och växlingsfrekvens. JOEPAIs tekniska team kan erbjuda stöd för exakt storleksberäkning.

Huvuddelar och material

Huvudmått

FAQ

F: Vilken är den maximala temperaturen för PTFE-sittande kulventiler?

S: Kontinuerlig service upp till 150°C. För högre temperaturer erbjuder vi PPL eller förstärkta PTFE-säten (upp till 260°C) – specificera vid beställning.

F: Kan denna ventil användas för strypning?

S: Nej. Detta är en på/av-ventil (helt öppen eller helt stängd). För flödesreglering rekommenderar vi vår serie V-port kulventiler.

F: Hur väljer jag mellan WCB-, CF8- och CF8M-kroppsmaterial?

A: WCB för vatten/luft/ånga; CF8 för milda syror; CF8M för havsvatten, klorider och aggressiva kemikalier. Se materialtabellen ovan för vägledning.
