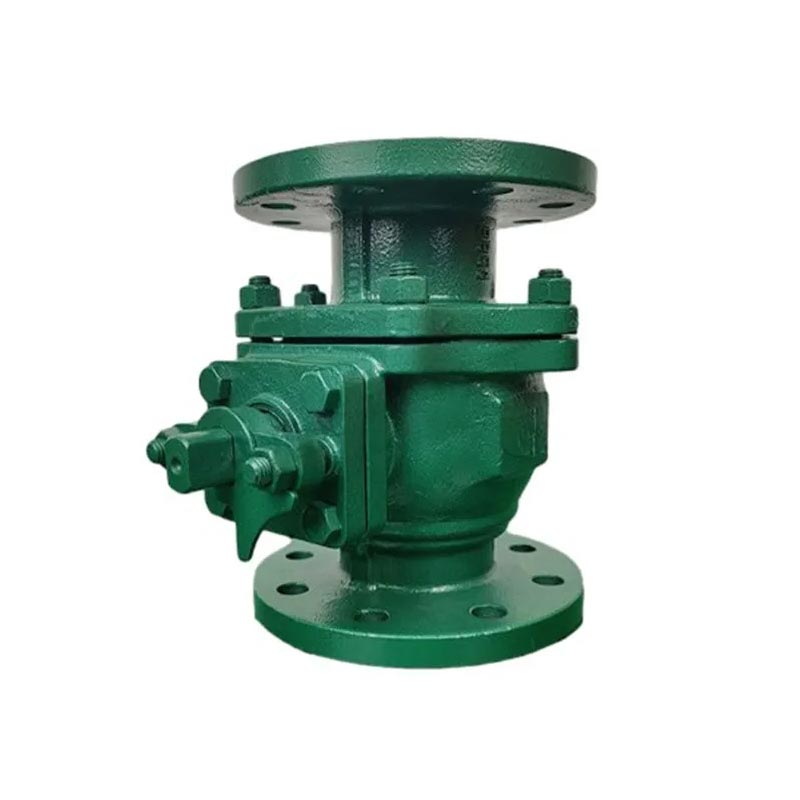

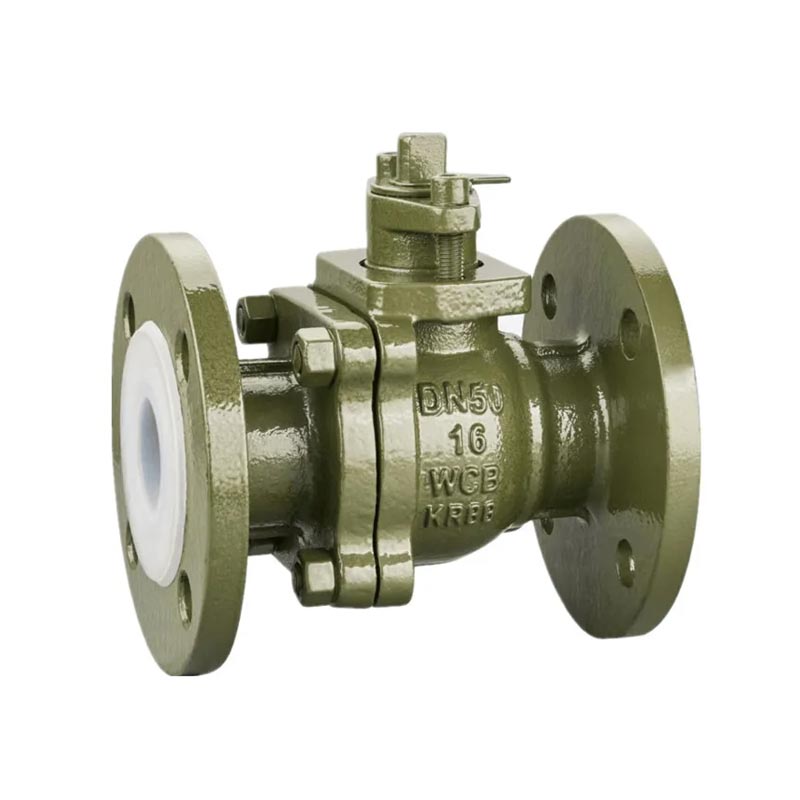

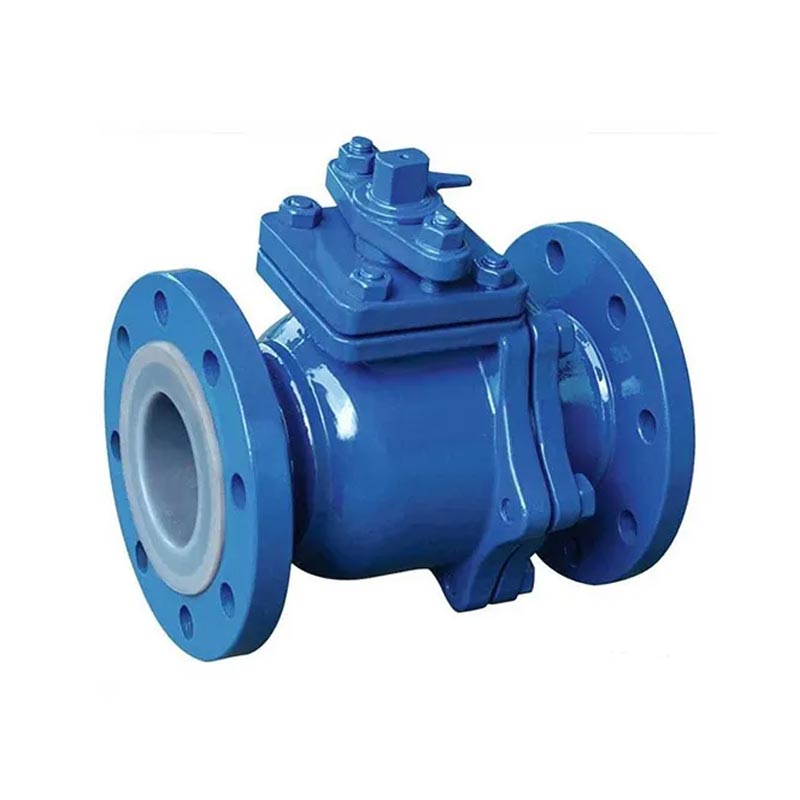

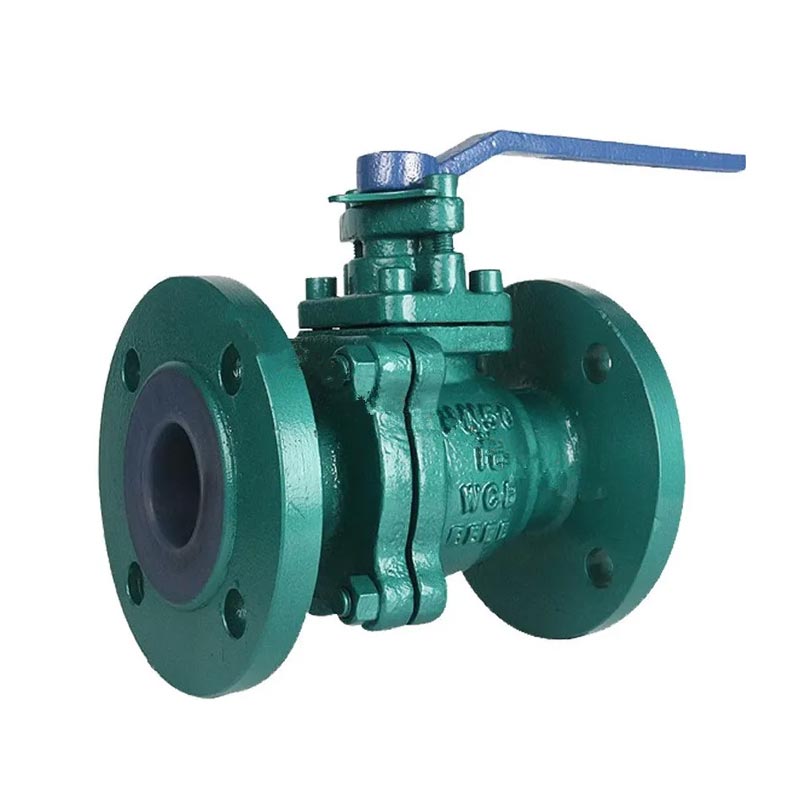

Fluorfodrad flänskulventil

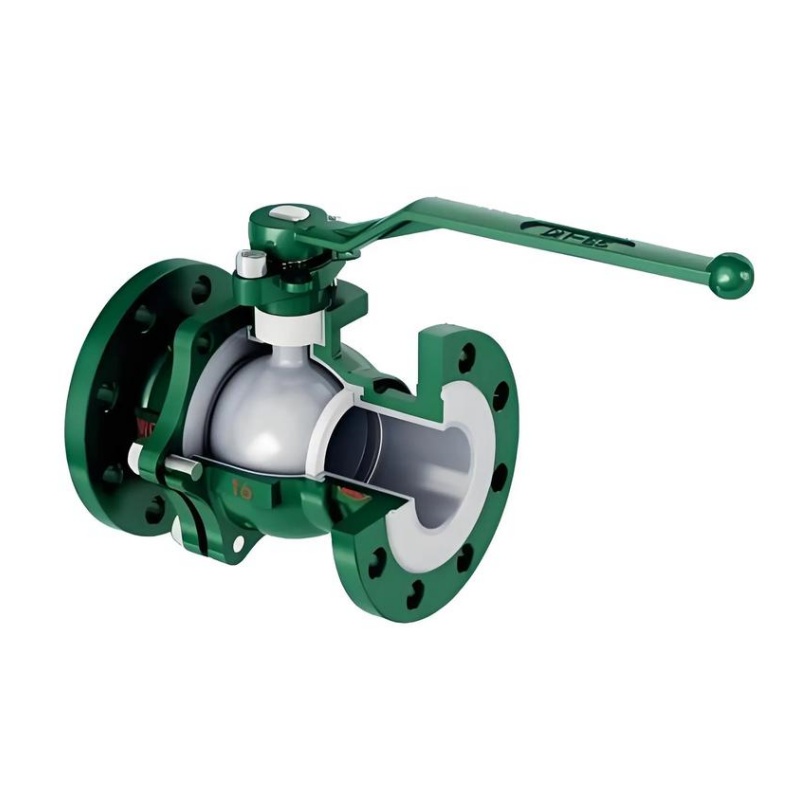

JOEPAI fluorfodrad flänskulventil är en korrosionsbeständig avstängningsventil som ofta används inom kemi-, miljöskydds-, petrokemi-, läkemedels-, galvaniserings- och smältindustrin. Genom att anta en konstruktion med full borrning och fodrad med PTFE-, FEP- eller PFA-material, kan den effektivt blockera korrosionen av starka korrosiva medier på ventilkroppens metall, och bibehålla långtidsförsegling och drift under extrema arbetsförhållanden som fluorvätesyra, aqua regia, koncentrerad salpetersyra och stark alkali. Metallkroppens sammansatta struktur och det icke-metalliska korrosionsskyddet löser den vanliga smärtpunkten i industrin för vanliga metallventiler som inte fungerar under korrosiva förhållanden. Designen med full hål eliminerar döda zoner med reducerad diameter, vilket resulterar i mycket lägre vätskemotstånd än samma storlekklotventilerochbackventiler, medan den helfodrade kulan bildar ett exakt tätningspar med sätet för att uppnå nollläckageprestanda när den är stängd. Tillverkad med hjälp av en integrerad kompressionsfoderprocess, är fluoroplastfodret tätt förbundet med kolstålventilkroppen, vilket förhindrar flagning eller utbuktning även vid långvarig användning. Det inre fodret med låg friktion undviker också medelhög igensättning eller fastklämning under drift, vilket säkerställer stabil prestanda i applikationer som kräver extremt höga nivåer av korrosionskontroll.

Produktfördelar

1. Verklig korrosionsbeständighetsmekanism: Fysisk isolering av metall från media; Låg permeabilitet fördröjer avsevärt korrosionsinitiering; Lämplig för blandade syror, avfallssyror, alternerande media

2. Långsam tätningsförsämring i syra/alkali-cykler: Efter 10 000 syra/alkali-cykler, läckage ≤ 50 ppm (ISO 5208 hastighet A)

3. Verkligt värde för helborrning: Designad för kristalliserande, polymeriserade, fasta eller högviskösa media; Förhindrar igensättning, minskar rengöring, minskar risken för anfall

Produktdetaljer

ANSIKTE MOT ANSIKTE: GB/T12221-1989
FLÄNSÄNDSMÅTT: GB/T9113.1-2000
DESIGN: GB/T12237-1989
TEST: GB/T13927-1992
FULL PORT, ISO5211 DIREKT MONTERINGSKYDD
UTSLAGSSÄKER STAMDESIGN
HANDHAVANDE/ LÅSANORDNING
INVESTERINGSGJUTNINGSKROPP
MATERIALSTANDARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Huvuddelar och material

Liner Material: FEP för generella starka syror; PFA för högtemperaturkoncentrerade syror; PTFE för bred kemisk kompatibilitet och krav på hög renhet.

Vakuum lämplighet: "Ja" betyder lämplig för undertrycksprocesser

Flänsstandard: Måste matcha din pipeline (HG / GB / ANSI / DIN)

Huvudmått

Nominell diameter		Standardmått/mm							Referens/mm
DN/mm	NPS/tum	L	D	D1	D2	f	b	Z-Фd	D0	H	W/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-30	280	555	150
300	12"	610	485	430	390	4	34	12-30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

FAQ

1: Vilka kvalitetscertifieringar har JOEPAI fluorfodrade kulventiler?

Vårt företag har godkänt ISO 9001 kvalitetsledningssystemcertifiering. Våra kärnprodukter har erhållit CE-certifiering och uppfyller internationella säkerhets- och miljöstandarder. Alla produkter kan tillhandahålla materialspårbarhetsrapporter (MTC) och exportcertifieringsdokument (CE, ISO) för att uppfylla efterlevnadskraven för hela projektprocessen.

2: Vilka frätande medier kan din fluorfodrade kulventil hantera?

Den fluorfodrade flänskulventilen är speciellt designad för mycket korrosiva och rena mediaförhållanden, med PTFE/FEP/PFA-foderdesign. Det kan effektivt blockera korrosionen av starkt frätande media på ventilkroppens metall, och bibehålla långtidsförsegling och drift under extrema arbetsförhållanden som fluorvätesyra, aqua regia, koncentrerad salpetersyra och stark alkali.

3: Vilka är de viktigaste egenskaperna hos kulventilen?

De huvudsakliga egenskaperna hos kulventiler är deras kompakta struktur, enkla drift och underhåll, lämpliga för allmänna arbetsmedier som vatten, lösningsmedel, syror och naturgas, såväl som för medier med svåra arbetsförhållanden som syre, väteperoxid, metan och eten. Den fluorfodrade flänskulventilen kan stängas tätt med endast en 90 graders rotation och ett litet vridmoment. Det helt lika ventilhusets hålrum ger ett lågt motstånd, rak genomströmningskanal för mediet.

4: Vilka design- och teststandarder följer du?

Enligt produktdetaljen: FACE-TO-FACE: GB/T12221-1989; FLÄNSÄNDSMÅTT: GB/T9113.1-2000; DESIGN: GB/T12237-1989; TEST: GB/T13927-1992. Ventilen är FULL PORT, SPEKTAR DRIFT/ LÅSANORDNING, och ISO5211 DIREKT MONTERINGSKYDD som tillval för automatiserade operationer, UTSLÄTSSÄT STAMDESIGN och INVESTERINGSGJUTKROPP.

5: Vilka material används för huvuddelarna och kroppen?

Kroppsdelarna och huvuddelarnas material: Kropp WCB/CF8/CF8M, Kåpa WCB/CF8/CF8M, Säte PTFE/PPL, Kula SS304/SS316, Bult SS/SS316, Packning PTFE, Mutter SS/SS316, Stem SS304/SS316, Thrust Packs-PTFE, O SS/SS316. Materialstandardalternativ inkluderar S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 och SS304/ASTM A351 GR-CF8/DIN1.4308.

6: Vilka applikationer används denna ventil för?

Används i stor utsträckning inom kemiska, farmaceutiska, elektroplätering, smältning och miljöskyddsapplikationer som kräver extremt höga nivåer av korrosionskontroll. Det är en oersättlig nyckelventilkontrollkomponent i kemiska miljöskyddssystem.
