Den högplattformiga kulventilen (även känd somISO5211 Direkt monteringsplatta kulventil) är en speciell typ av kulventil med en förhöjd plattform på ventilkroppen utformad för monteringsmanövreringar. Designad och tillverkad i enlighet med JB, DIN, ISO, API, GB, BS och andra standarder är dess säkerhet och kvalitet strikt kontrollerade.

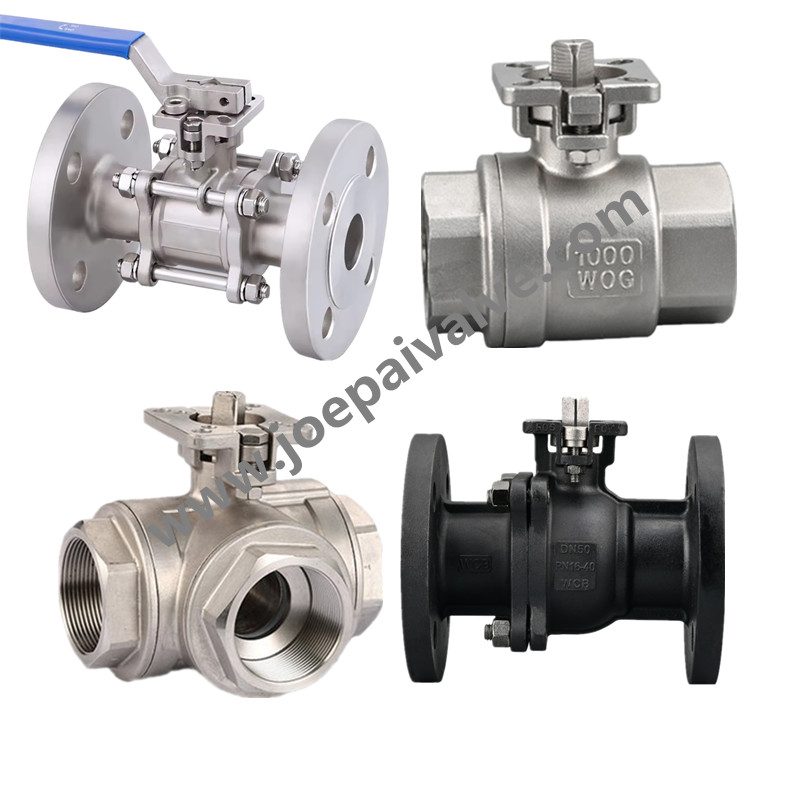

Produktnamn: High-Platform Ball Valve
Produktmodell: Q41F (H/Y), Q11F (H/Y)
Aktueringsmetod: Manuell, elektrisk, pneumatisk
Anslutningstyp: gängad, svetsad, flänsad
Strukturtyp: Rakt igenom, trevägs
Tätningsstruktur: mjuk tätning, hård tätning
Tryckområde: 1,6MPA - 6.4MPA
Nominell diameter: DN6 - DN200
Vanliga material: WCB, rostfritt stål, etc.
Högplattformkulventiler erbjuder flera betydande fördelar på grund av deras unika design, vilket gör dem mycket gynnade i industriella automatiseringsapplikationer. Deras huvudsakliga fördelar inkluderar:
1.Standardiserat monteringsgränssnitt (ISO 5211 Standard):
Ventilkroppen har en fyrkantig eller rund flänsplattform som överensstämmer med ISO 5211 International Standard. Pneumatiska ställdon, elektriska ställdon eller manuella operatörer kan vara direkt bultade på denna plattform utan ytterligare konsoler eller adapterplattor. Ställdon från olika märken och modeller kan enkelt installeras så länge de överensstämmer med ISO 5211 -standarden, vilket förbättrar utbytbarhet och underhålls bekvämlighet kraftigt.
2.Simple och effektiv installation:
Eliminerar behovet av separat upphandling och installation av anslutningsfästen, förenkla installationsprocessen, avsevärt minska installationstiden och sänka arbetskraftskostnaderna. Det standardiserade gränssnittet minimerar risken för felanpassningar under installationen.
3. Hög styvhet och exakt positionering:
Ställdonet är styvt fixerat direkt till ventilkroppen och undviker potentiell deformation eller luckor förknippade med traditionella konsolanslutningar. Säkerställer effektiv vridmomentöverföring från ställdonet till ventilstammen, vilket minskar energiförlusten. Den styva, gapfria anslutningen garanterar exakt och repeterbar ventilpositionering, vilket är avgörande för applikationer som kräver korrekt kontroll.
4. Mer pålitlig tätningsprestanda:
Den styva anslutningen integrerar ställdon, ventilstam och ventilkropp i en mer stabil enhet, vilket reducerar sidospänning eller vridningsdeformation orsakad av felaktig ställdoninriktning eller ojämn kraftfördelning. Förbättrad stamkraftsfördelning sänker direkt risken för läckage vid stamtätningen, vilket förbättrar den totala tätningens tillförlitlighet.
5.COMPACT STRUKTUR, rymdbesparande:
Jämfört med den traditionella konfigurationen "Valve + Bracket + Actuator" är högplattformkulventiler med ställdon vanligtvis mer kompakta och upptar mindre utrymme-en viktig fördel för begränsade installationsmiljöer (t.ex. glidmonterad utrustning, täta rörledningar).
6.Sa underhåll:
För ställdonreparation eller utbyte, lossa helt enkelt bultarna på plattformen för att ta bort den, vilket eliminerar behovet av att demontera hela ventilen eller komplexa konsolsystem, vilket gör underhåll snabbare och effektivare.
7. Kostnadseffektivt:
Eliminerar behovet av ytterligare anslutningsfästen eller adapterplattor, vilket minskar de totala upphandlingskostnaderna. För underhåll av reservdelar behöver endast ventilkroppen och ställdonet beaktas, vilket förenklar lagerhanteringen genom att undvika behovet av att lagra olika konsekvenser.
Sammanfattningsvis ligger kärnfördelarna med högplattformkulventiler i deras ISO 5211-kompatibla toppmonterade plattformsdesign, som tillhandahåller:
1. Standardiserad, förenklad och effektiv installation.
2.Rigid, exakt och pålitlig ställdonanslutning.
3. Kompakt övergripande struktur och bekvämt underhåll.
4. Förbättra systemets tillförlitlighet, prestanda och livslängd samtidigt som du minskar installations- och underhållskostnaderna.
Därför är kullventiler med hög plattform ofta den föredragna lösningen för automatiserade vätskekontrollsystem som kräver ofta ställdoninstallation, hög tillförlitlighet, exakt kontroll eller rymdbegränsningar.
För ventiler beställda frånJoepai, vi tillhandahåller följande garantier:
Stabil kvalitet: fullprocesskvalitetskontroll, noggrann inspektion och omfattande testning.
Rimlig prissättning: Effektiv intern kostnadskontroll minskar utgifterna och gynnar kunderna.
Snabb leverans: Avancerade produktionslinjer och tillräckligt med lager säkerställer kortare ledtider.
Teknisk support: Omedelbara svar på tekniska förfrågningar från kunder.
För alla kvalitetsrelaterade problem som rapporterats av kunderna garanterar vi ett svar inom 24 timmar för att lösa problemet.
