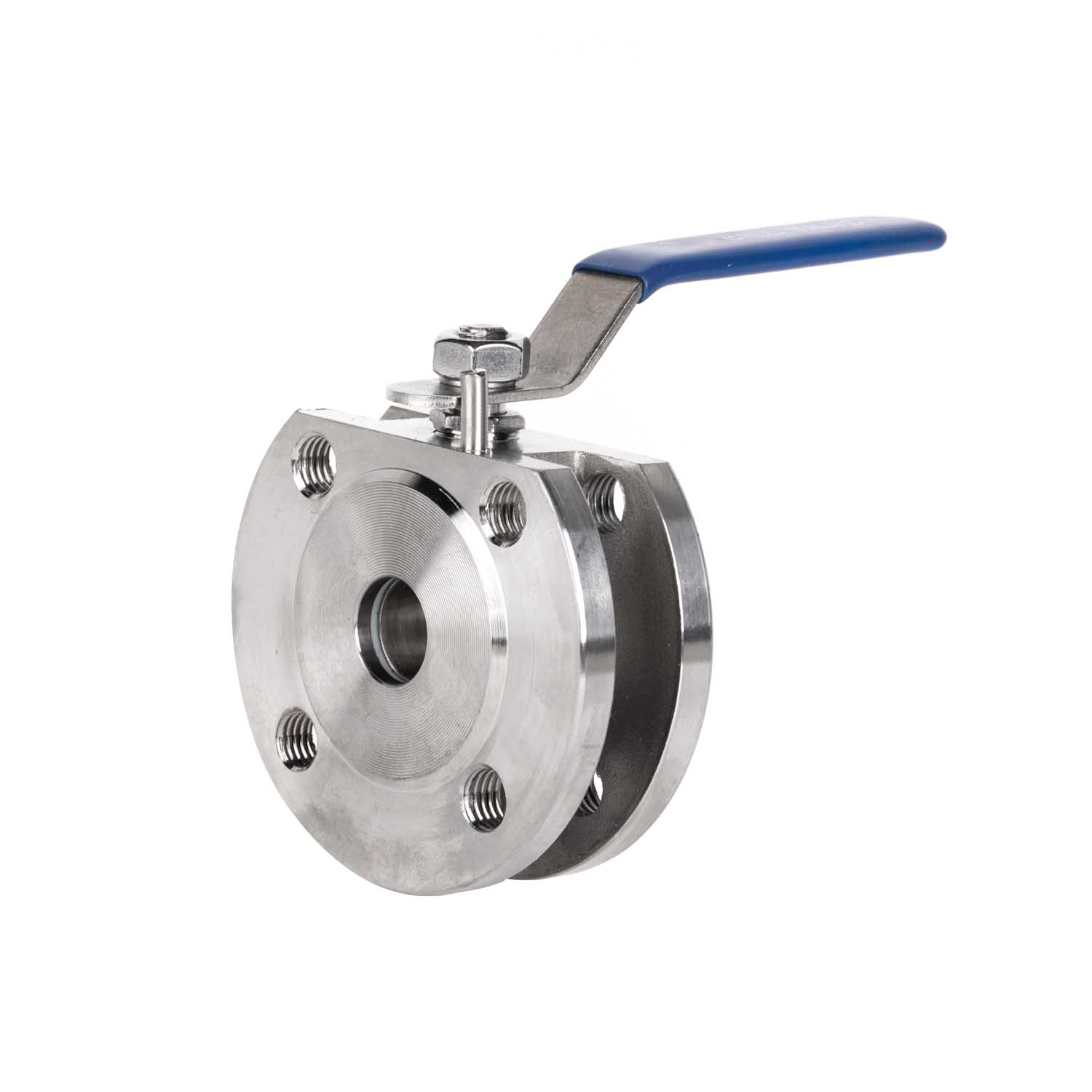

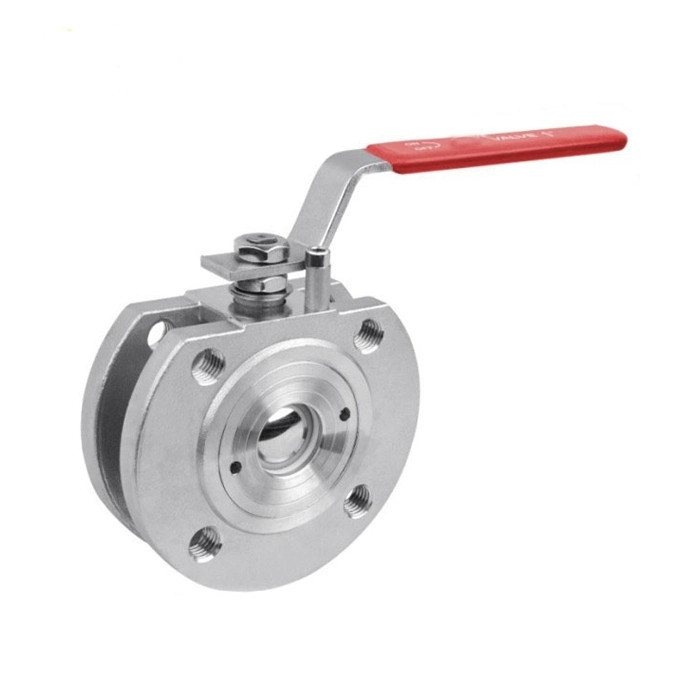

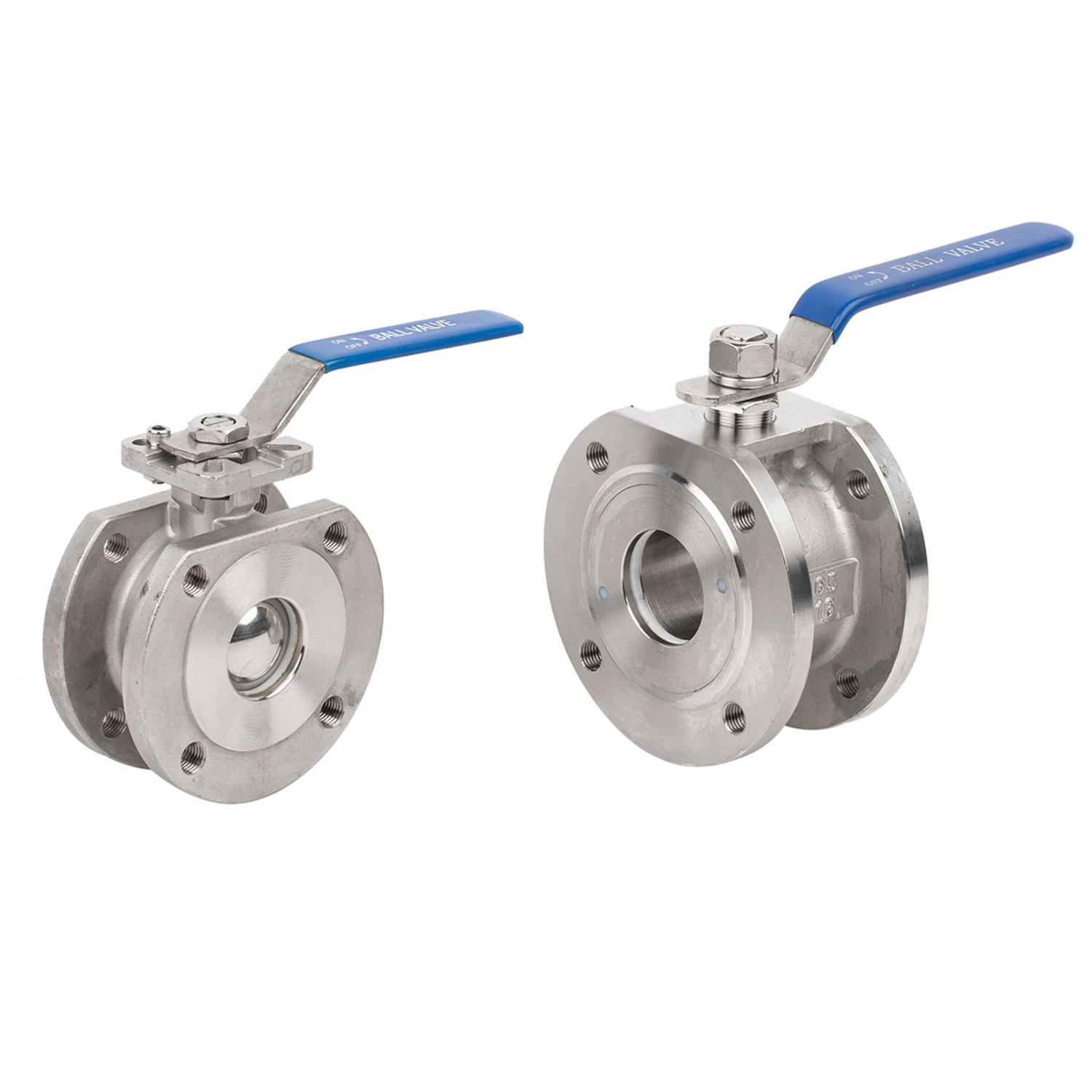

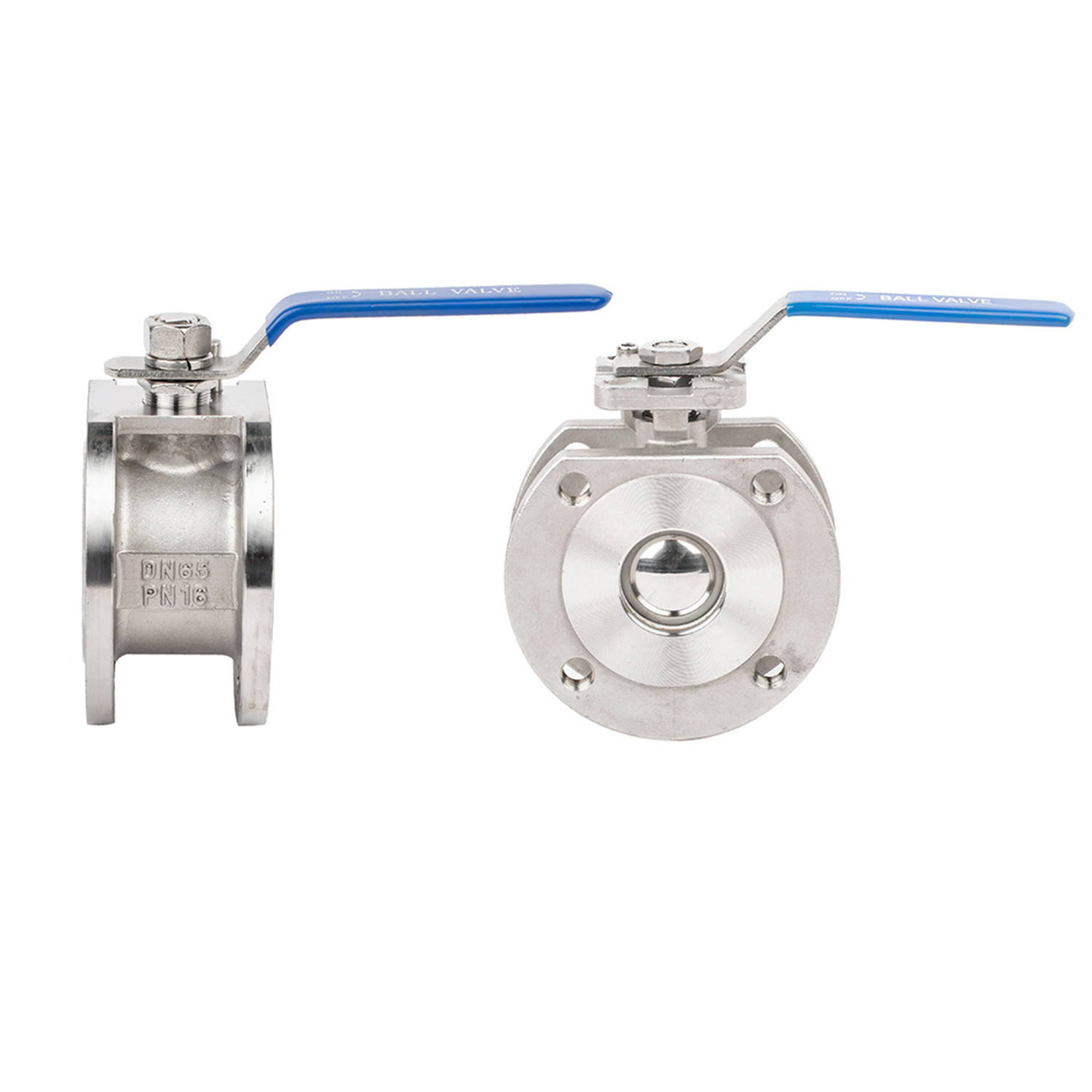

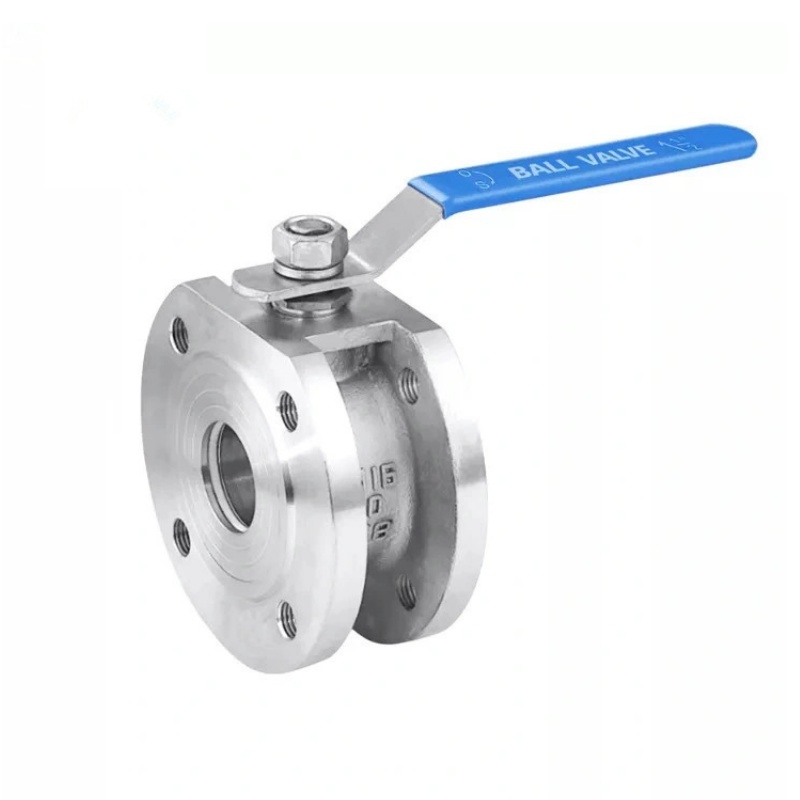

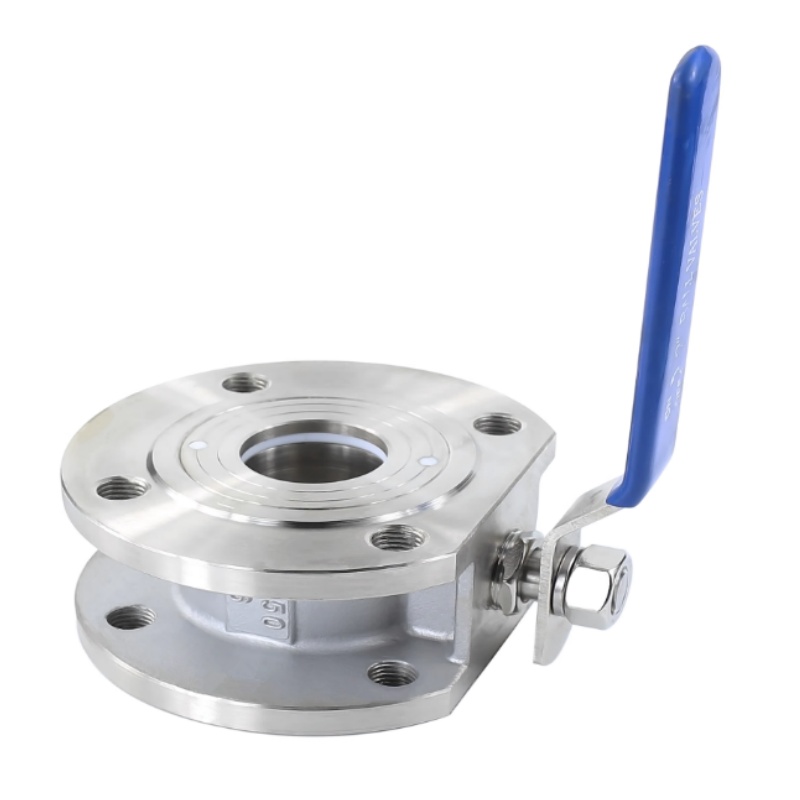

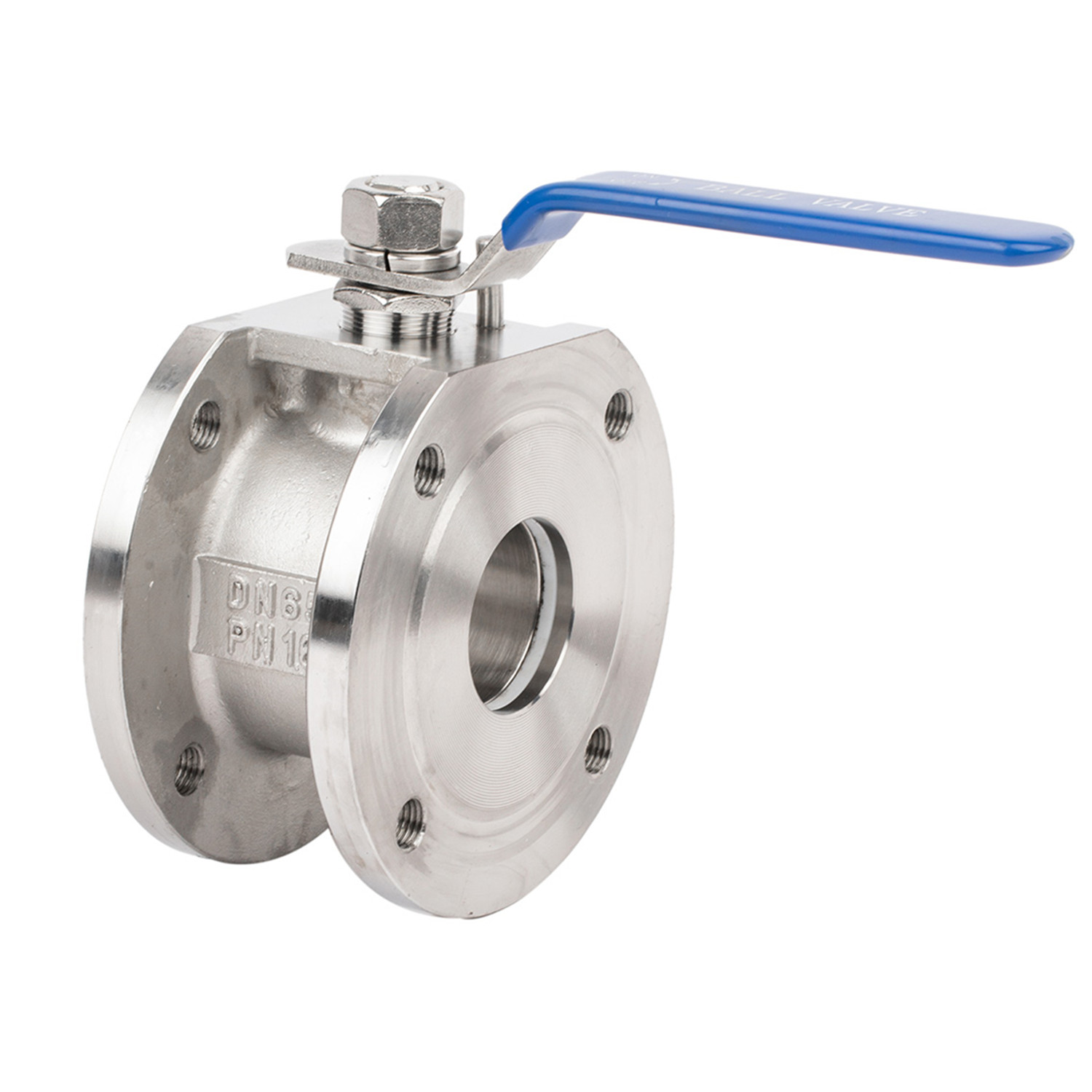

JOEPAI högkvalitativa rostfria stålflänskulventiler är ultrakompakta, kvartsvarvs avstängningsventiler inklämda mellan standardrörflänsar. De är gynnade för trånga utrymmen i industriella, kemiska och farmaceutiska pipelines. Dessa kraftiga ventiler i ett stycke erbjuder utmärkt korrosionsbeständighet och obegränsad vätskekontroll med full port. De är designade för att klämmas fast direkt mellan två rörledningsflänsar med långa bultar som sträcker sig över hela kroppens längd. Genom att eliminera integrerade ändflänsar uppnår den en ultrakort yta mot yta, vilket gör den betydligt lättare och mer prisvärd än vanliga flänsade kulventiler.
Kompakt kropp: Ultratunn konstruktion i ett stycke minimerar rörledningens fotavtryck
Anslutningsmekanism: Installeras mellan rörflänsar, säkrade genom kompression av flankerande bultar
Låg uppehållsvolym: Kort avstånd mellan bollen och ytterkanten minskar medelstor retention och döda zoner
Material: Kolstål (WCB / A105), rostfritt stål (CF8/304, CF8M/316)
Tryckklasser: ASME klass 150 / 300, EN PN10 / PN16 / PN40
Sitttyper: Mjukt sittande (PTFE / RTFE) för noll läckage
Borrningstyper: Full Port (maximal flödeseffektivitet), V-Port / Segmenterad (exakt strypning)

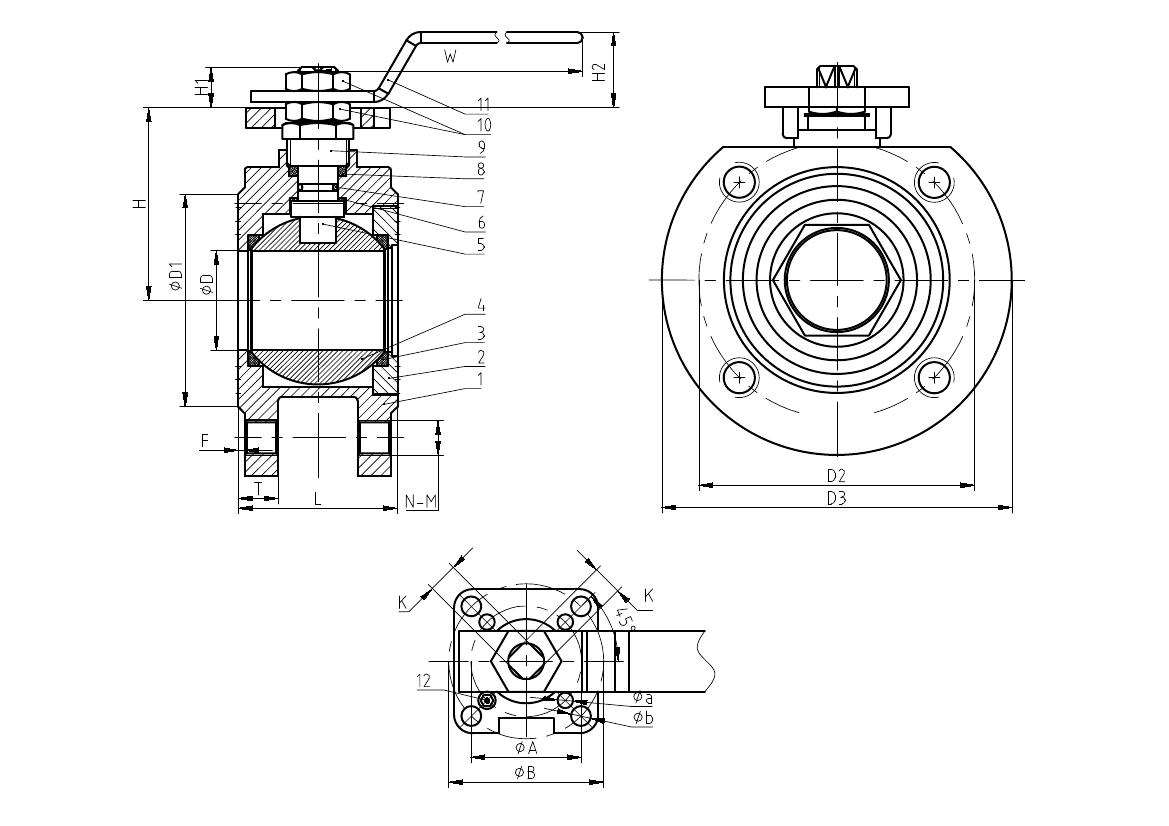

| Inga. | Delnamn | Material |
| 1 | Kropp | WCB/CF8/CF8M |
| 2 | Lock | WCB/CF8/CF8M |
| 3 | Plats | PTFE |
| 4 | Boll | SS304/SS316 |
| 5 | Stam | SS304/SS316 |
| 6 | Packning | PTFE |
| 7 | O-ring | VITON |
| 8 | Förpackning | PTFE |
| 9 | Körtel | SS/SUS304 |
| 10 | Stammutter | SS/SUS304 |
| 11 | Hantera | SS |
| 12 | Stoppnål | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
T-F
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
