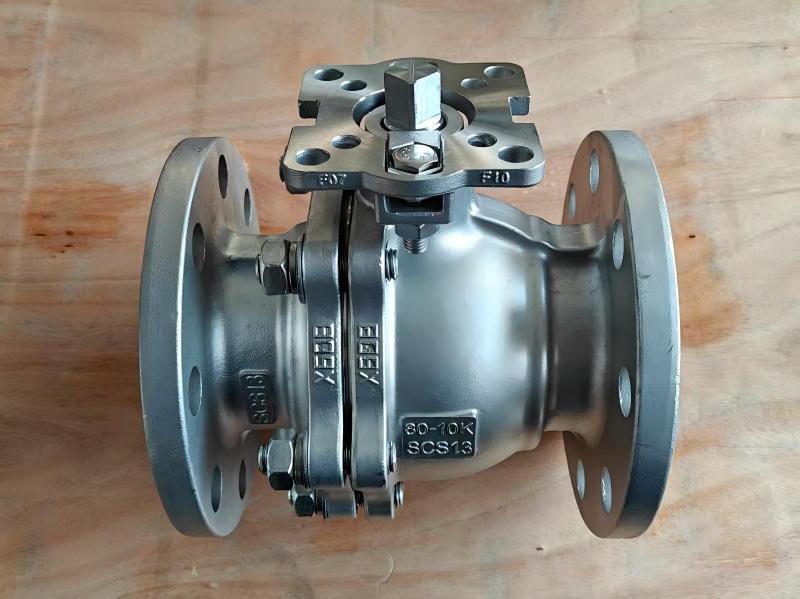

I industriella rörledningssystem,Flänskulventileroch flänsportventiler är båda vanliga ventiler, men deras kärnskillnad ligger i stängningselementet: kulventilen använder en sfär som stängningsdel, som roterar 90 grader runt ventilens mittlinje för att öppna eller stänga rörledningen. Bland dem är JIS-flänskulventilen, designad och tillverkad i enlighet med japanska industristandarder (JIS), flitigt använd för olika medier som vatten, olja, ånga, kemikalier och naturgas på grund av dess kompakta struktur, pålitliga tätning och enkla drift, som uppfyller olika arbetsvillkor.
JIS-flänskulventilen består huvudsakligen av nyckelkomponenter som ventilhus, motorhuv, kula, spindel, säte och tätningsring. Dess huvudsakliga arbetsprincip är: genom att rotera skaftet vrids kulan 90 grader, inriktad eller vinkelrät kulans hål med rörledningen för att tillåta eller blockera flödet av media. En elastisk tätningsring används mellan sätet och kulan, vilket uppnår dubbelriktad tätning genom fjäderförspänning och mediatryck. Skaftet har en utblåsningssäker design och är utrustad med en automatisk packningskompressionsstruktur, vilket säkerställer långvarig tätningstillförlitlighet. Dessutom bildar injicering av smörjmedel mellan tätningsytorna en oljefilm, som inte bara förbättrar tätningen utan också avsevärt minskar arbetsmomentet.
JOEPAI, en professionell tillverkare har optimerat JIS-kulventilen med fläns baserat på år av teknisk erfarenhet:
1. Tätningssäte med dubbla läppar: Förbättrar tätningsprestanda, breddar utbudet av tillämpliga medier och minskar arbetsmomentet.
2. Utblåsningssäker spindelkonstruktion: En bottenbelastad struktur förhindrar att skaftet skjuts ut under tryck, och en inbäddad PTFE-styrbussning minskar friktionen för jämnare drift.
3. Brandsäker och antistatisk design: Uppfyller API 607-standarder för förbättrad säkerhet; en valfri högplattformsdesign möjliggör direkt montering av ställdon.
Design och tillverkning: JIS B2071, BS5351
Mått ansikte mot ansikte: JIS B2002
Anslutningsflänsar: JIS B2212, B2214
Testning och inspektion: JIS B2003
Brandsäker standard: API 607
| Punkt | Beskrivning |
| Vanliga modeller | Q41, Q47 osv. |
| Kroppsmaterial | WCB, A105, F304, F316, LCB, CF8, CF8M, CF3, CF3M, etc. |
| Storleksintervall | DN15 – DN350 (½” – 14”) |
| Tryckområde | 5K, 10K, 20K, 63K |
| Temperaturområde | -29°C ~ 350°C (beroende på material) |
| Aktiveringsmetoder | Manuell, växel, elektrisk, pneumatisk |
För att säkerställa ventilens prestanda och livslängd, följ dessa steg under installationen:
Rengör rörledningen före installation för att säkerställa att inga främmande föremål finns kvar.
Verifiera ventilmarkeringar och utför fullständiga öppna/stäng-tester.
Rikta in ventilflänsarna med rörledningsflänsar och dra åt bultarna jämnt.
Ställdon (t.ex. pneumatiska, elektriska) bör installeras i angiven riktning.
Manövrera ventilen flera gånger efter installationen för att bekräfta smidig, icke-bindande funktion.
Genomför tätningsprestandatester enligt rörledningskrav.
För ytterligare information omJIS Fläns Kulventilspecifikationer, prissättning och skräddarsydda lösningar, vänligen kontakta oss för professionell urvalssupport och teknisk dokumentation. Vi tillhandahåller ventiler som överensstämmer med JIS, API, DIN och andra standarder, och kan rekommendera den mest lämpliga, kostnadseffektiva ventilkonfigurationen baserat på dina specifika arbetsförhållanden.
