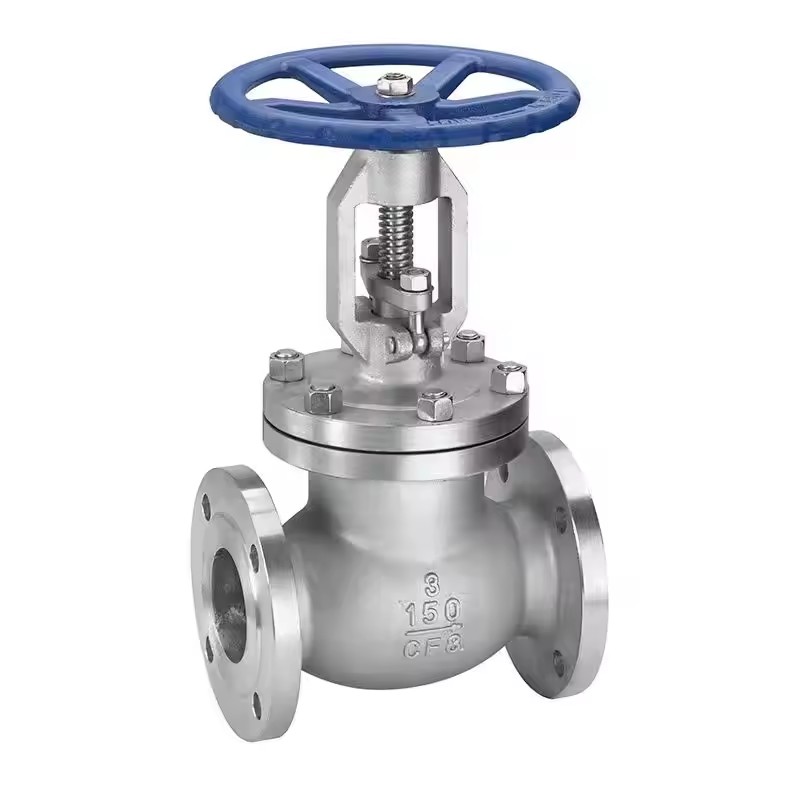

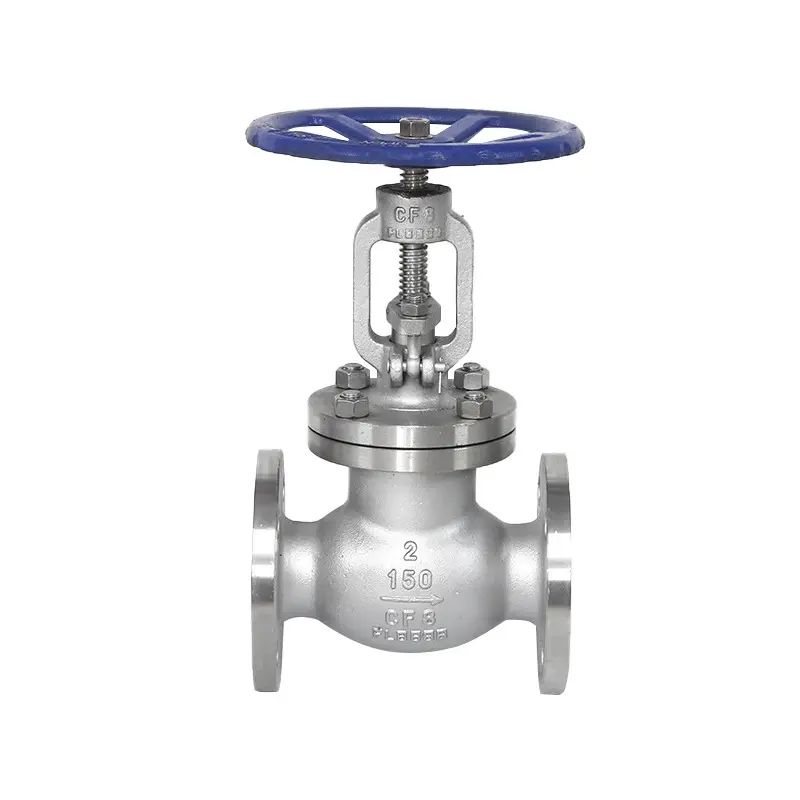

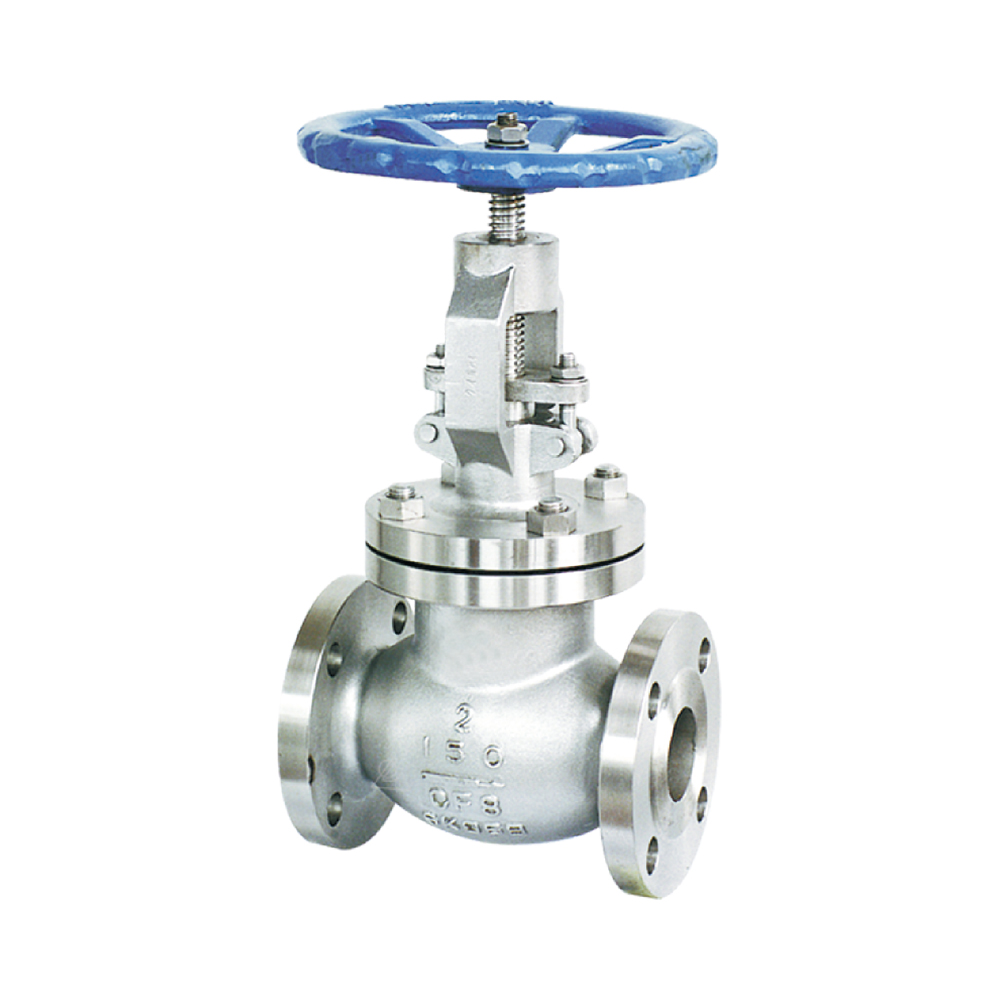

Rostfritt stål ANSI Flanged Globe Valve med handhjul

Joepai högkvalitativa rostfritt stål ANSI Flanged Globe Valve med handhjul, som en av de viktigaste avgränsningsventilerna, spelar en viktig roll i flygindustrin. Som en viktig komponent i flyg- och rymdutrustning uppnår Globe Valves funktioner som medium transport, avstängning och reglering. Deras tätningsprestanda påverkar direkt den säkra och pålitliga driften av flyg- och rymdutrustning. Att studera de påverkande faktorerna och lagarna i tätningsegenskaperna hos typiska jordklotventiler har vägledande betydelse för den strukturella utformningen av ventilförseglingspar, vilket förbättrar ventilernas tätning och tillförlitlighet.

A351 CF8 flänsad jordklotventil med handhjulsfunktion ：

(1) Globventiler har en enklare struktur än grindventiler och är enklare att tillverka och underhålla.

(2) Tätningsytan bärs inte lätt eller repas, med god tätningsprestanda. Det finns ingen relativ glidning mellan ventilskivan och ventilkroppens tätningsyta under öppning och stängning, så slitage och repor är inte allvarliga, tätningsprestandan är bra och livslängden är lång.

(3) Vid öppning och stängning är ventilskivslaget liten, så höjden på jordens ventil är mindre än den för grindventilen, men den strukturella längden är längre än grindventilen.

(4) Öppnings- och stängningsmomentet är stort, öppnings- och stängningsprocessen är mödosam och öppnings- och stängningstiden är relativt lång.

(5) Fluidmotståndet är högt på grund av de krångliga medelkanalerna inuti ventilkroppen, vilket resulterar i hög vätskemotstånd och hög effektförbrukning.

(6) När den nominella tryck PN för mediumflödesriktningen är ≤ 16MPa, används det vanligtvis för att flyta nedströms och medium flödar uppåt under ventilskivan; När den nominella tryck PN är ≥ 20MPa används omvänd flöde vanligtvis, och medium flödar nedåt från ventilskivan för att öka tätningsenergin. Vid användning kan avstängningsventilens medium endast flyta i en riktning och kan inte ändra flödesriktningen.

(7) Ventilskivan eroderas ofta när den är helt öppen.

Axeln på jordens stamventil är vinkelrätt mot ventilsätets tätningsyta. Ventilstammen har en relativt kort öppnings- eller stängningsslag och en mycket pålitlig skärning, vilket gör den lämplig för användning som medium för skärning, reglering och strypning.

Testtryck (MPA)

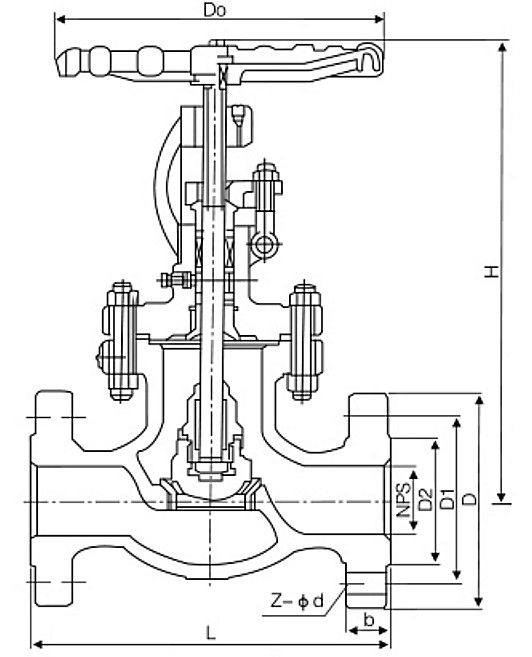

150 lb dimension:

300 kg dimension
