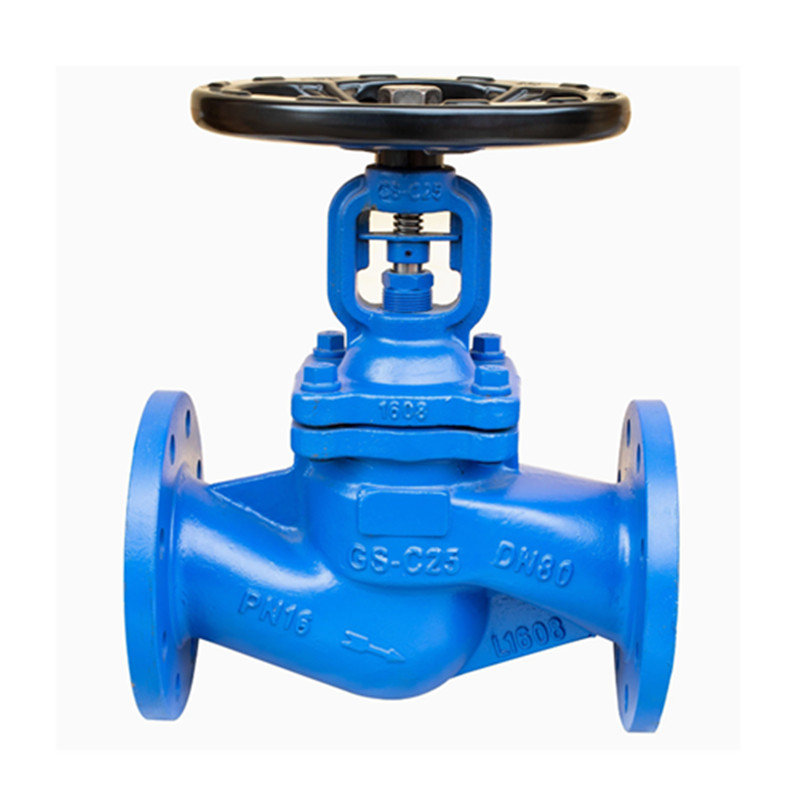

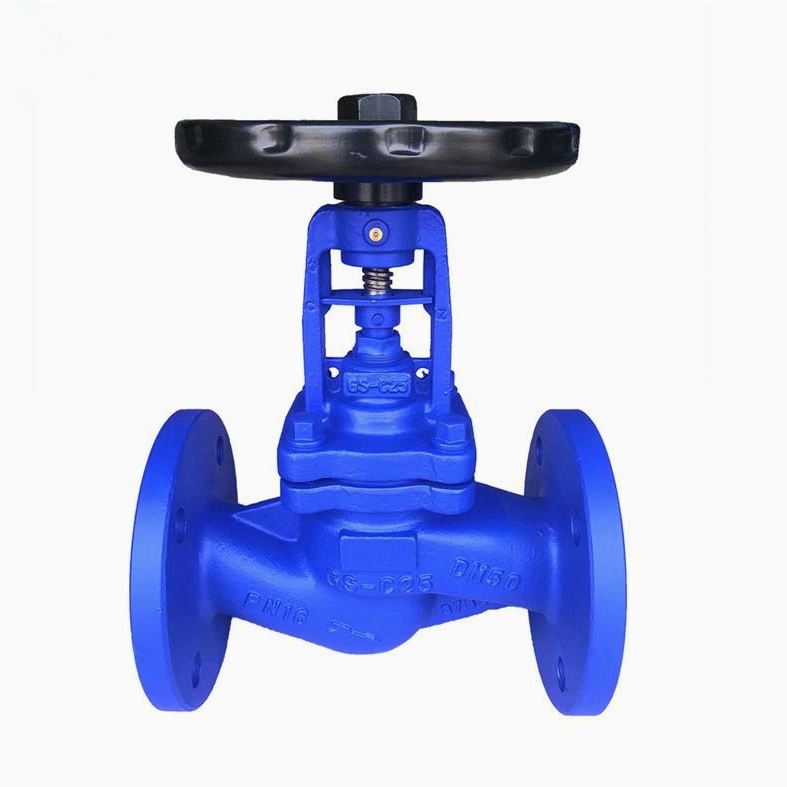

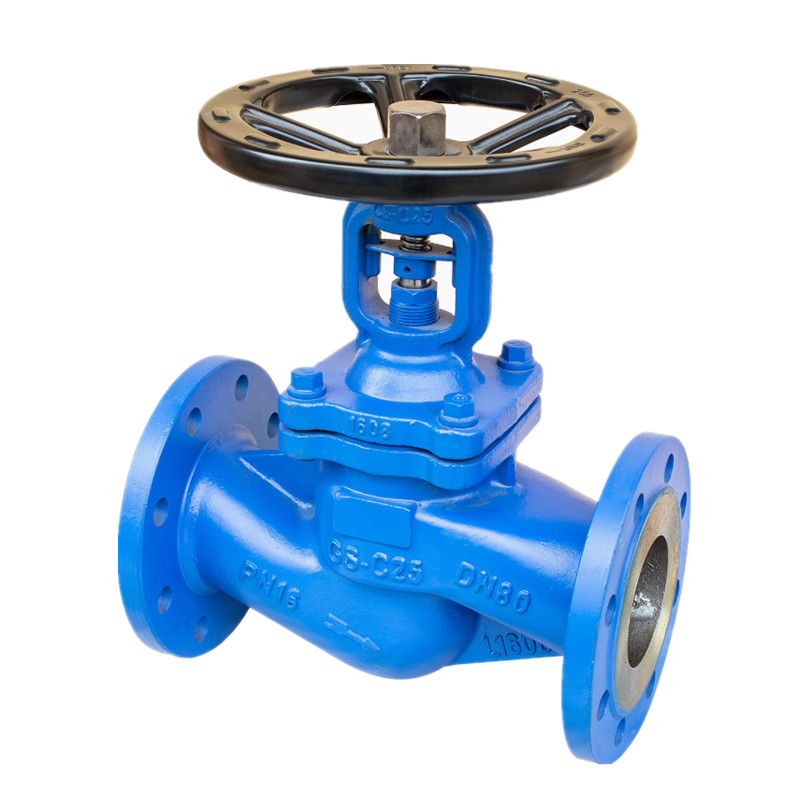

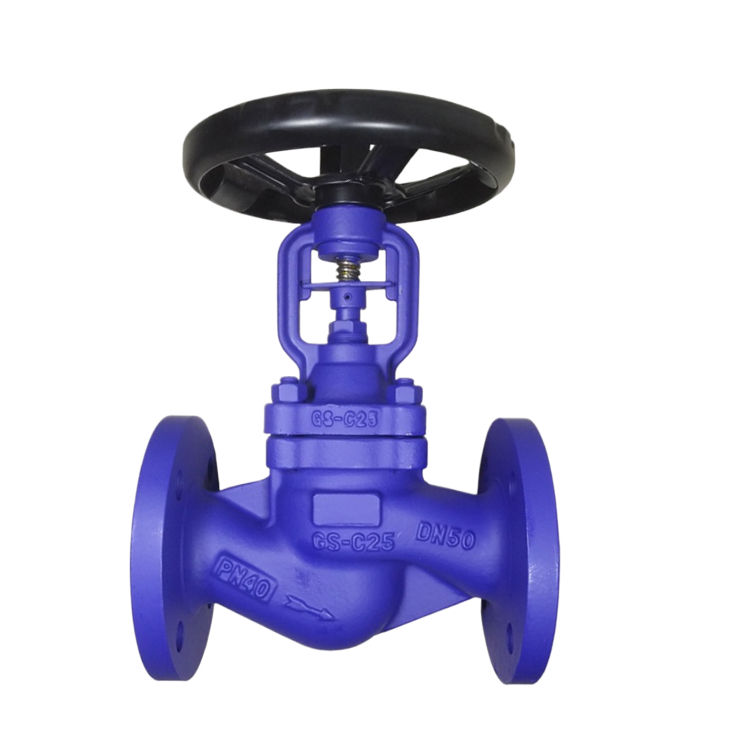

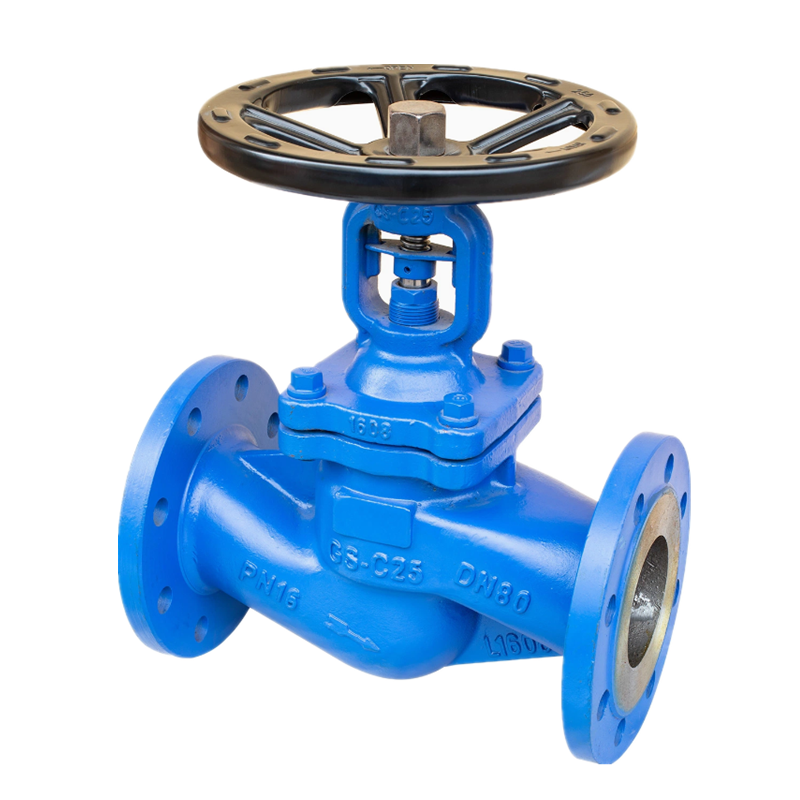

GS-C25 Flanged Din Standard Bellow SEAL Globe Valve

Joepai Dålig GS-C25 Flanged Din Standard Bellow Seal Globe Valve har passerat internationella certifieringar som ISO9001, CE, som täcker marknader i Europa, Amerika, Sydostasien och Mellanöstern. Denna serie antar en dubbel tätningsstruktur, med metallkorrugerade rör svetsade och förseglade inuti, vilket effektivt förhindrar medelläckage, skyddar operatörernas säkerhet och uppfyller miljöstandarder.

Skicka förfrågan

Produktbeskrivning

Joepai GS-C25 Flanged Din Standard Bellow Seal Globe Valve tillverkad i Kina ， lämplig för industrier som petrokemikalier, fina kemikalier, läkemedel, metallurgi och kraftverk, särskilt för stängda transportsystem för giftiga, skadliga, brandfarliga och korrosiva media. Den unika dubbla tätningsstrukturen säkerställer långvarig stabil drift och är den föredragna ventillösningen för fina kemikalier och hårda arbetsförhållanden.

Tekniska specifikationer:

Tryckbetyg: 1.0-4.0MPA

Specifikation: DN15-DN500

Material: GS-C25, CF8, CF3

Standardflänsar: DIN

BELUD TEAL GLOBE VALVE DETALJ:

Konstruktion: BB-BG-OSANDY

Operation: Manual, pneumatisk

Designstandard: DIN3356

Ansikte mot ansikte dimension: din3202

Flänsändar: DIN2543-2545

Test och inspektion: DIN3230

BELUD TEAL Globe Valve Advantage:

1. GS-C25 Flanged Din Standard Bellow tätning Globe Valve har en enkel struktur och är lätt att tillverka och underhålla.

2. Globe -ventilens arbetslag är liten och öppnings- och stängningstiden är kort.

3. Globe -ventilen har god tätningsprestanda, låg friktion mellan tätningsytor och en lång livslängd.

De typer av bälgtätningsglobventiler är uppdelade i externa trådklotventiler och inre trådklotventiler enligt ventilstamtrådens läge. Enligt flödesriktningen för mediet finns det rakt genom jordklotventiler, DC Globe Valves och Anging Globe Valves. Globventiler är uppdelade i förpackade tätade jordklotventiler och bälgar tätade jordventiler enligt deras tätningsformer.

Huvudmaterial:

INGA.	Delnamn	MATERIAL
1	Kropp	GS-C25, CF8, CF3
2	Skiva	2CR13, F304, F316
3	Gångjärn	F304, F316
4	Bälgkombination	F304, F316
5	Hätta	GS-C25, CF8, CF3
6	Förpackning	Flexibel grafit, PTFE
7	Körtel	25#, F304, F316
8	Plats	25#, F304, F316
9	Stammutter	ZQI19-4
10	Handhjul	Kolstål
11	Lock	25#
12	Oljemunstycke	Mässing
13	Hexagonmutter	ASTM A193 2H, A193-8, A193-8M
14	Bult	ASTM A193 B7, A193-B8, A193-B8M
15	Packning	Flexibel grafit+S.S. Ptfe
16	Stam	2CR13, F304, F316

Huvuddimensioner:

Pn	Pn16
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Vikt (kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn25
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Vikt (kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn40
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Vikt (kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Produktparametrar

Pn (MP)	Shell Test (MPA)	Tätningstest (MPA)	Lämplig temp (ºC)	Lämplig medium
150	3.0	2.2	-20ºC-350ºC	Vatten, ånga, olja, etc.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
