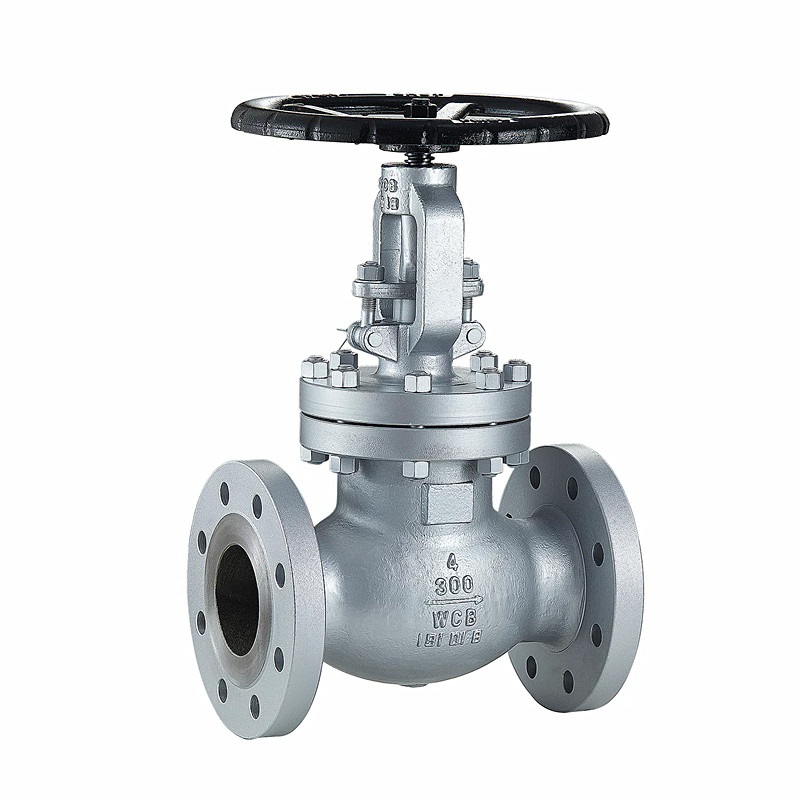

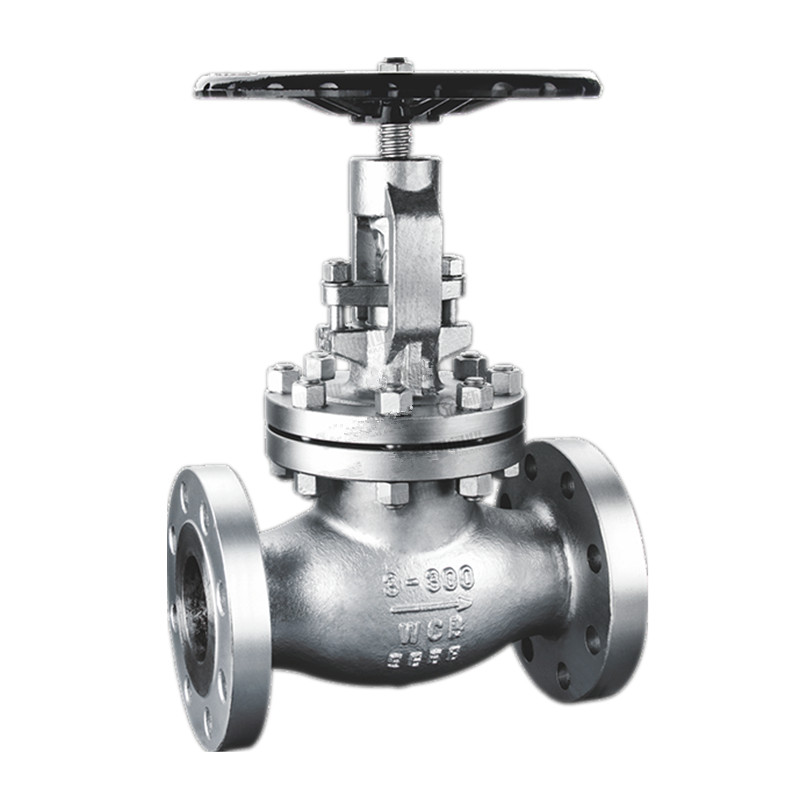

API FLANGE Ends Cast Steel Straight Pattern Globe Valve 300lb

API Flange Ends Cast Steel Straight Pattern Globe Valve 300lB utvecklad och tillverkad av Joepai antar amerikanska designspecifikationer som ASME/API 602, API 623, API 594, etc. Det kan fungera under högt tryck, hög temperatur och hårda arbetsförhållanden och används allmänt i industriella rörledningar som rodin, kemiska, kraft, naturgas, METALLA, METALLALT OTC.

Skicka förfrågan

Produktbeskrivning

Joepai API Flange Ends Cast Steel Steel Pattern Globe Valve 300lb överensstämmer med API 598 Tryckteststandard och stöder anpassning av olika material, strukturer och drivformer. Det är en teknisk som stöder produkt för marknader som Europa, Amerika, Mellanöstern och Sydamerika. Wenzhou Qiaopai Valve Co., Ltd. har varit djupt engagerad inom området industriell ventiltillverkning i mer än 20 år. Företaget har passerat ISO9001, CE och API -certifieringssystem, och dess produkter exporteras till marknader som Europa, Amerika, Mellanöstern och Sydostasien.

Strukturella egenskaper och tillämpningar

När den är helt stängd roterar handhjulet medurs.

2. Det kan installeras på valfri position i rörledningen, med mediet som flyter från botten till topp.

3. Globaleventiler i rostfritt stål är lämpliga för rörledningar med olika frätande medier och har goda antikorrosionsegenskaper

Kön och tillräcklig styrka.

4. Legeringsventiler för stålklot är lämpliga för högtemperatur ånga och oljeledningar och har hög temperaturmotstånd karakteristisk.

API Globe Valve Detail ：

Bultad motorhuv

Fläns eller rumpa svetsad ände

Gjutning av kolstål, rostfritt stål eller legeringsstålmaterial

Ge alla dekorationskonfigurationer

Andra storlekar kan tillhandahållas på begäran

Produktbeskrivning

Delar av delar
Kropp, motorhuv	ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
Stam	ASTM A76 420/ASTM A182 F304/ASTM A182 F316
Stammutter	Mässing
Skiva	ASTM A216 WCB
Plats	13CR/STM A351 CF8/STM A351 CF8M
Handhjul	ASTM A47
Packning	Grafit
Förpackning	Grafit
Jordavsnitt
Konstruktionsstandard	6d Fire/Fire 600/Fire 603
Ansikte mot ansikte	ASME B16.10
Flänsstandard	ASME B16.5
Teststandard	API598

150 lb dimension:

Dn		150 kg fläns (RF) (mm)								vikt
mm	i	L	D	D1	D2	b	n -φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	16-29	1645	600	590
450	18	978	635	577.9	533	40.1	16-31.8
500	20	978	700	635.0	584	43.3	20-31.8
600	24	1295	815	749.3	692	48.1	20-34.9

300 lb -dimension:

Dn		300 lb fläns (RF) (mm)								vikt
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
