3-delad pneumatisk kulventil – precisionskontroll, noll läckage, smart automation

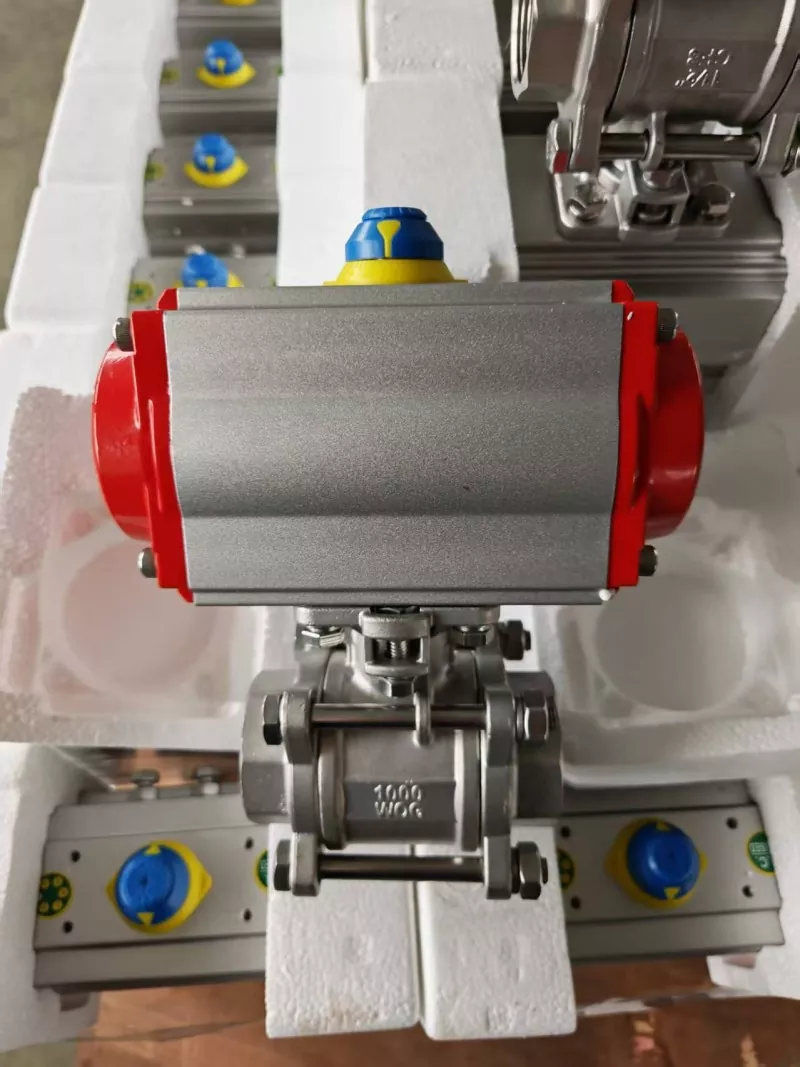

De3-delad pneumatisk kulventilkombinerar en kraftig tredelad karosskonstruktion med ett kompakt, högcykelpneumatiskt ställdon. Designad för både på/av och modulerande styrtillämpningar, ger denna ventil noll läckage, lågt tryckfall och lång livslängd i krävande processmiljöer.

Den Joepai 3-delade pneumatiska kulventilen är tillgänglig med PTFE mjuktätning eller hård metalltätning och kompatibel med enkelverkande (fjäderretur) eller dubbelverkande ställdon, och erbjuder flexibel automatisering för ditt rörledningssystem.

Nyckelfunktioner

Hur det fungerar – Pneumatisk ställdondrift

Det pneumatiska ställdonet använder tryckluft för att rotera kulventilen 90° för öppen/stäng kontroll. Nedan visas standarddriftsprincipen för dubbelverkande och enkelverkande ställdon.

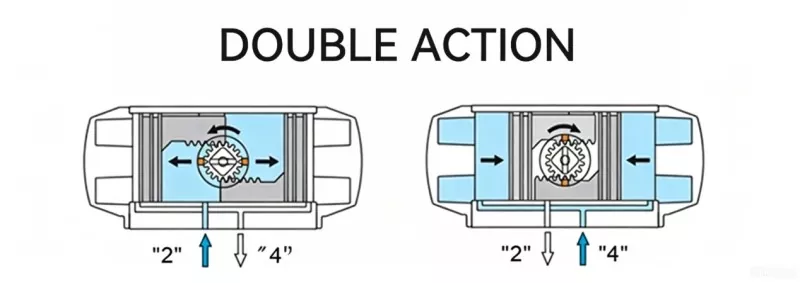

Dubbelverkande ställdon (Air-to-Open / Air-to-Close)

Ingen fjäder – kräver lufttillförsel på båda sidor för drift

Diagrambeskrivning (dubbelverkande):

Port 2 = intag för att öppna ventilen – tryckluft driver isär två kolvar

Port 4 = intag för att stänga ventilen – tryckluft driver två kolvar mot mitten

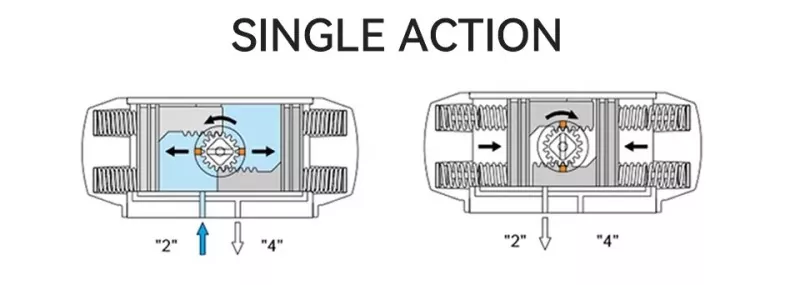

Enkelverkande ställdon (fjäderretur – normalt stängt)

Fjäder ger felsäker stängning när lufttillförseln tappas

Diagrambeskrivning (enverkande):

Port 2 = intag för att öppna ventilen – lufttrycket komprimerar fjädern och flyttar kolvarna utåt

Port 4 (eller fjäderkammare) = när luft släpps ut från port 2, återställer fjäderkraften kolvarna till stängt läge

Varför välja Joepai 3-delad pneumatisk kulventil?

1. Precisionstätning – noll läckage

Statisk läckagehastighet ≤0,0005 ml/h, uppfyller ANSI klass VI standard. Mjuk PTFE-tätning för allmänna media, hård metallförsegling för högtemperatur- eller slipmedel.

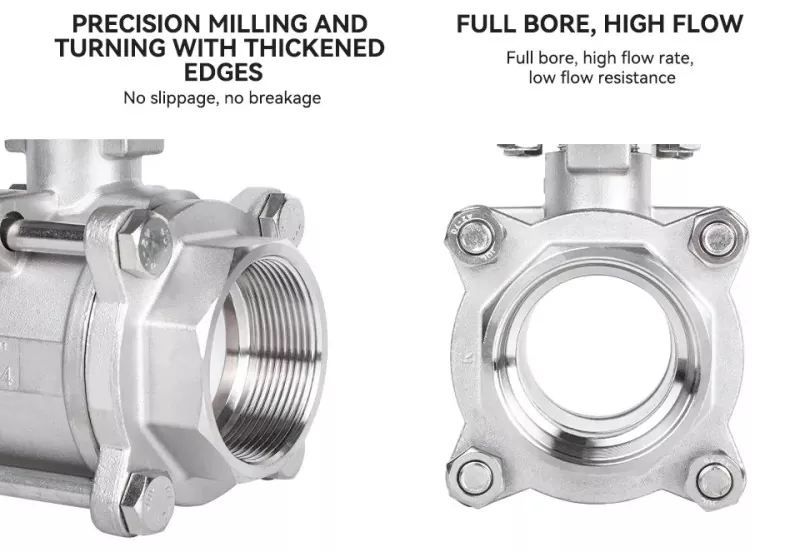

2. Strömlinjeformad design – minimalt tryckfall

Fullhålsdesign ger en nästan rak rörledning, vilket minskar systemets tryckförlust och sparar pumpenergi.

3. Överlägsen korrosionsbeständighet

Kroppsmaterial: Kolstål, WCB, SS304, SS316L. Särskild rostskyddsbehandling förlänger livslängden i vatten, olja, gas och milda korrosiva medier.

4. Precision och intelligens (valfritt)

Positioner – 4-20mA signal för modulerande styrning, noggrannhet ±0,1 %

Gränslägesbrytare – återkoppling av läge öppna/stäng

Magnetventil – 24V DC / 220V AC för fjärrstyrning av på/av

FRL (Filter, Regulator, Lubricator) – ren och reglerad lufttillförsel

5. Prediktivt underhåll (smart alternativ)

Integrerad intelligent övervakning ger upp till 180 timmar i förväg felvarning, vilket minskar oplanerade stillestånd med över 40 %.

Tekniska specifikationer

Ansökningar

Petrokemisk och kemisk bearbetning

Kommunal gasöverföring

Vatten- och avloppsrening

Kraftproduktion

Mat och läkemedel (sanitär version tillgänglig)

Metallurgi och industriell vätskekontroll

Service & Support

Kontakta oss

Redo att automatisera din process med pålitlig3-delade pneumatiska kulventiler?

E-post:sales@joepaivalve.com

Hotline:+86 19957707725

Begär en offert idag – berätta för oss ditt media, tryck, temperatur och nödvändiga tillbehör (magnetventil, gränslägesbrytare, lägesställare, FRL).
