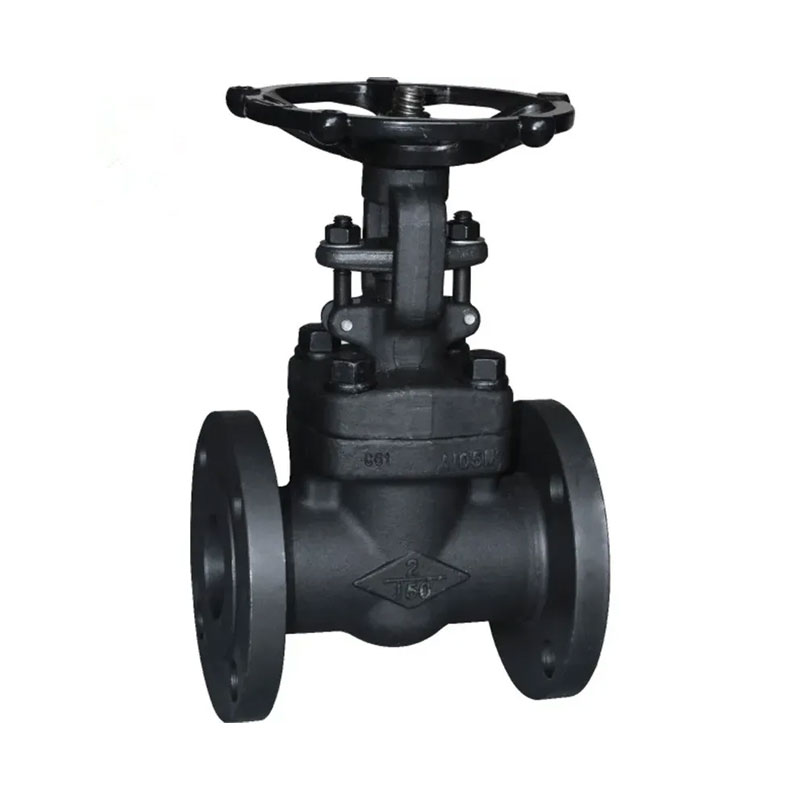

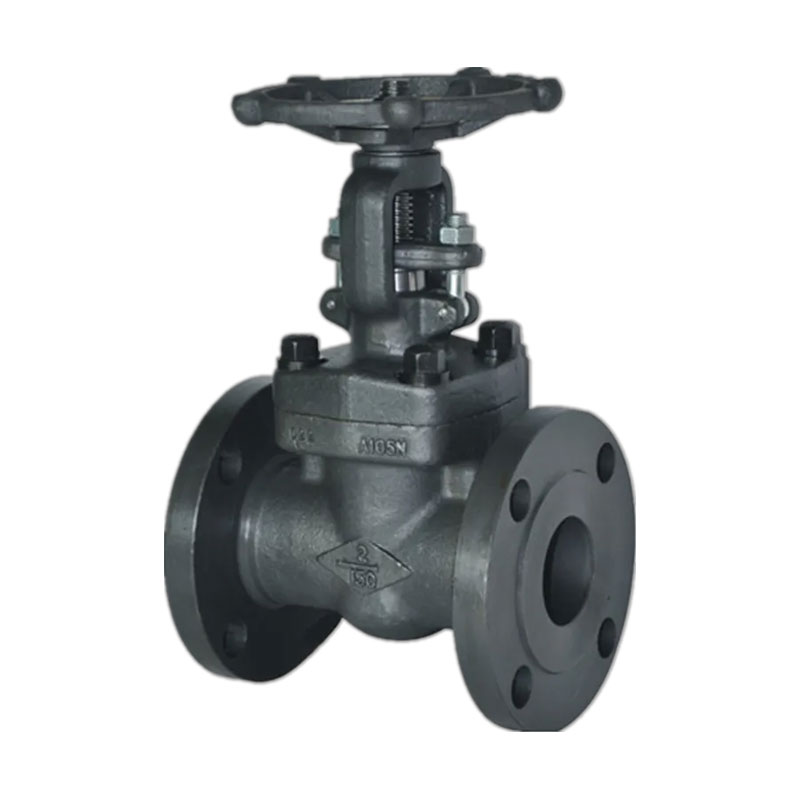

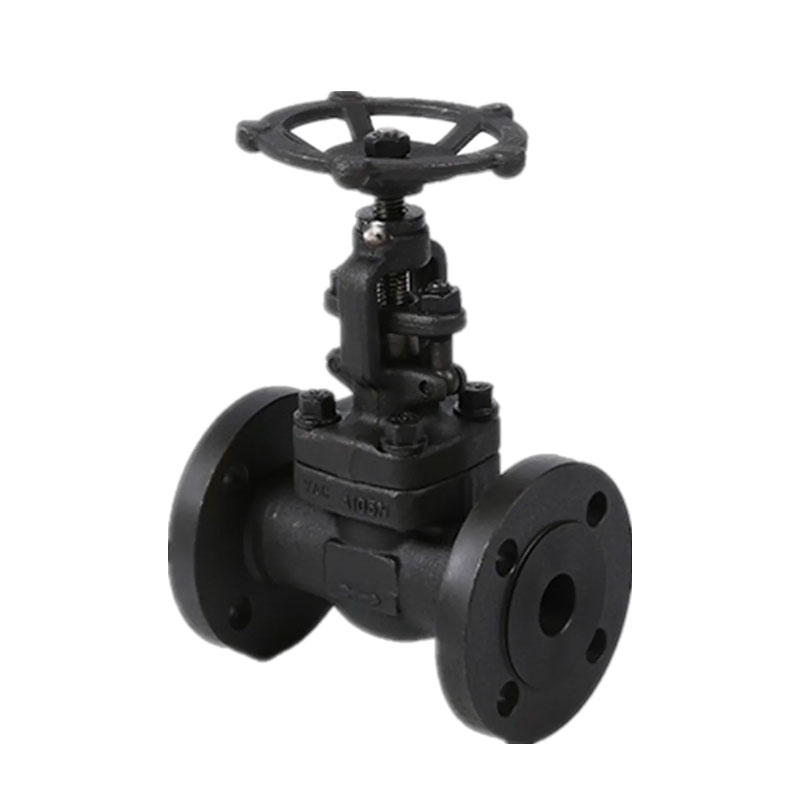

Den integrerade förfalskade stålflänsens slutgrindventil 150 kg tillverkad oberoende av Qiaopai Valve har förbättrat styrkan och tätningen av ventilkroppen genom övergripande smidningsprocess och kan motstå internt tryckpåverkan och temperaturen skillnadsstress.
Under tiden den kompakta designen och den fulla borrstrukturen Säkerställa lågmotstånd och högeffektivt flöde, vilket gör det till en idealisk ventil för Företag som vill köpa rörledning med lång livslängd och högpresterande Kontrollsystem.
Storlek: 1/2 ''-2 '' (DN15 ~ DN50)
Tryckbetyg: 150lb-600lb/pn16 ~ PN100/10K ~ 60K)
Material: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Lämplig temperatur: -29ºC ~ 429ºC.
Lämpligt medium: vatten, ånga, olja och naturgas etc.
Design och tillverkningskonformto: API602, BS5352, ANSI B16.34
Sockelsvetsad dimension överensstämmer med ANSI B16.11, JB/T1751
Skruvänden Dimension överensstämmer med ANSI B1.20.1, JB/T7306
Butt-svetsad överensstämmelse med ANSI B16.25, JB/T12224
Fläns slutar överensstämmer med ANSI B16.5, JB79
Test och inspektion överensstämmer med: API598, GB/T13927, JB/T9092
| INGA. | Delnamn | CS till ASTM | När det gäller ASTM | SS till ASTM | ||
| Typ A105 | Typ F22 | Typ F304 (L) | Typ F316 (L) | |||
| 1 | Kropp | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 2 | Sittring | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | |
| 3 | Kil | A276 410 & 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 4 | Stam | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 5 | Packning | Korrugerad SS + -grafit | Ss + ptfe | |||
| 6 | Hätta | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 7 | Motorhuven | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | Stift | A276 420 | A276 304 | |||
| 9 | Körtel | A276 410 | A182 F304 (L) | A182 F316 (L) | ||
| 10 | Körtel | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | Körtelfläns | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |
| 12 | Körtelmutter | A193 2H | A194 4 | A194 8 | A194 8M | |
| 13 | Ok mutter | A276 410 | ||||
| 14 | H.w. Låsmutter | A194 2H | A194 4 | A194 8 | A194 8M | |
| 15 | Namnskylt | Ss | ||||
| 16 | Handhjul | A197 | ||||
| 17 | Lagerpackning | A473 431 | ||||
| 18 | Stamförpackning | Flexibel grafit | Ptfe | |||
| Lämplig medium | W.o.g. etc | W.o.g. etc | Hno3ch3ooh etc. | |||
| Lämplig temperatur | -29 425 | -29 550 | -29 180 | |||
Obs: Andra material finns tillgängliga på begäran.
Dimensioner (mm) och vikter (kg)
Flänsad slutgrindventil 150 lb ~ 600 lb
| NPS | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (öppen) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| Vikter | 150 | Rf | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| Bw | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | Rf | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| Bw | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | Rf | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| Bw | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
Ventilhöljet för den integrerade förfalskade stålflänsens slutgate ventil 150 kg är uppdelad i tre typer: bultad ventilskydd, svetsad ventilhölje och Tryck självt åtstramningsventilskydd.
Huvudfunktionen i denna ventil är en Stigande stam med en konsol, och den övergripande ventilkroppen är en fläns. Platt Designen i botten ventilsätet minskar vätsketrycket och säkerställer att det inte är obegränsat flöde. Allmänt tillämpligt som en reglerande och avlyssningsanordning på vätska Rörledningar som kranvatten, avloppsvatten, konstruktion, mat, el, medicin, metallurgi, textil, energisystem etc.
