Högt tryck gjutstålgrindventil PN16

Joepai har utformat en högkvalitativ högtryck gjutstålgrindventil PN16 för högtrycksförhållanden, som antar avancerad gjutstålformningsteknik och har stabil styrka, god tätning och tryckmotstånd. Det appliceras i petroleum, kemiskt, kraftverk, vattenförsörjning och dränering och industriella rörledningssystem och kan också anpassa sig till vatten, ånga, olja och frätande media.

Skicka förfrågan

Produktbeskrivning

Joepai High Pressure Cast Steel Gate Valve PN16, ventilkroppen har en Kompakt struktur och utmärkt korrosionsmotstånd.

Våra produkter är Exporteras allmänt till Europa, Sydostasien, Sydamerika, Mellanöstern och andra regioner och följer flera nationella standarder som DIN, ANSI, API, ISO, CE, etc.

Produktstandarder

1.Design & tillverkning: GB122234
2. Face To Face: GB12221
3.FLANGE DIMENSION: GB9113 JB79
4.Pressur och temperaturbetyg: GB9131
5.Inspektion och test: GB/T13927 JB/T9092

Produktfunktioner

1. Kompaktstruktur, rationell design, hög styvhet, slät flödesväg och lågt flödesmotstånd.
2. Sealing ytor gjorda av rostfritt stål och hård legering för utökad Serviceliv.
3.Flexibel grafitförpackning säkerställer tillförlitlig tätning och enkel drift.
4. Actuation Methods: Manual, Pneumatic, Electric eller Gear-driven.
5. Strukturtyper: Flexibel kil enda skiva, styv kil enda skiva eller dubbel skiva.

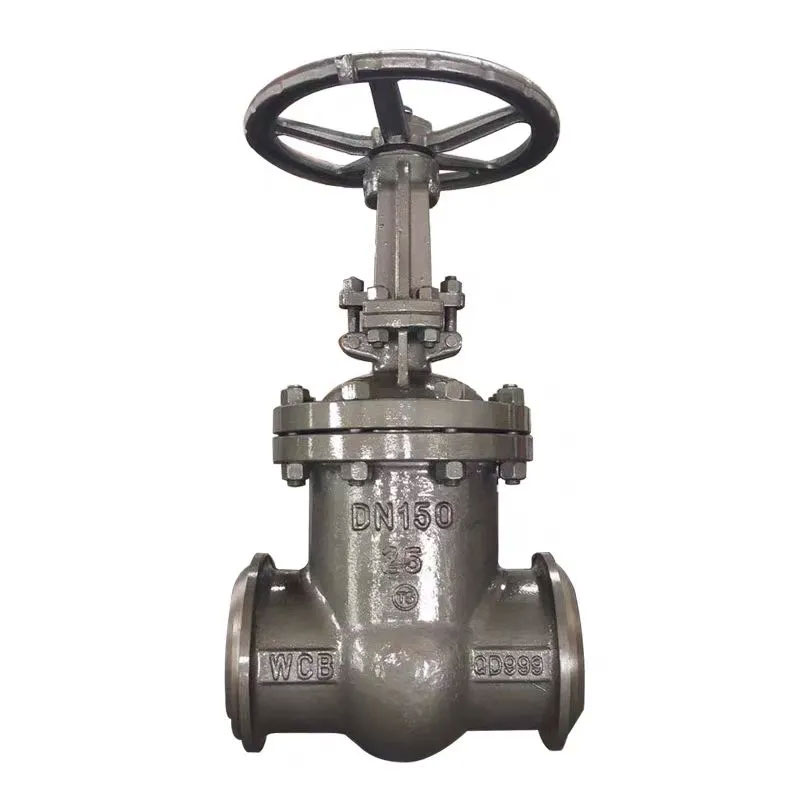

High Pressure Cast Steel Gate Valve PN16

Huvudkomponentmaterial

Kropp och motorhuv	Skiva	Stam	Stammutter	Förpackning	Ratt
Kolstål	Högkvalitativ kolstål + hård legering/rostfritt stål	Cr rostfritt stål	Aluminiumbrons	Grafitasbestförpackning	Formbart gjutjärn
CR-NI-TI	Rostfritt stål + hård legering	Cr-ni-rostfritt stål	Aluminiumbrons	PTFE-impregnerad förpackning	Formbart gjutjärn
CR-I-IF-stål	Rostfritt stål + hård legering	Cr-mo-rostfritt stål	Aluminiumbrons	PTFE-impregnerad förpackning	Formbart gjutjärn
Cr-stål	Legeringsstål + hård legering	Cro-al	Aluminiumbrons	Flexibel asbest + 33,4	Formbart gjutjärn

Huvuddimensioner:

1,6 pump	Storlek	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2,5MPA	Storlek	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4,0MPA	Storlek	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4C	Storlek	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Produktinstallation

1. Rengör insidan av högtrycksgjutstålgrindventilen PN16 före installationen, och det bör inte finnas några föroreningar på dess ventilkammare och tätningsyta.
2. Dra åt bultarna som förbinder varje del jämnt med kraft.
3. Kontrollera om fyllningsdelen är tätt komprimerad, se till att tätningen av fyllningen är tät och grinden kan öppnas flexibelt och stängas.
4. Innan installationen, kontrollera ventilmodellen, storleken och annan information och se till att mediets flödesriktning överensstämmer med den angivna flödesriktningen.
5. Under installationen bör en viss mängd utrymme lämnas för att underlätta driften av ventildrift.
6. Följ strikt instruktionerna på ledningsdiagrammet för att ordna ledningarna för enhetsenheten.
7. Efter installationen är det nödvändigt att underhålla den regelbundet.

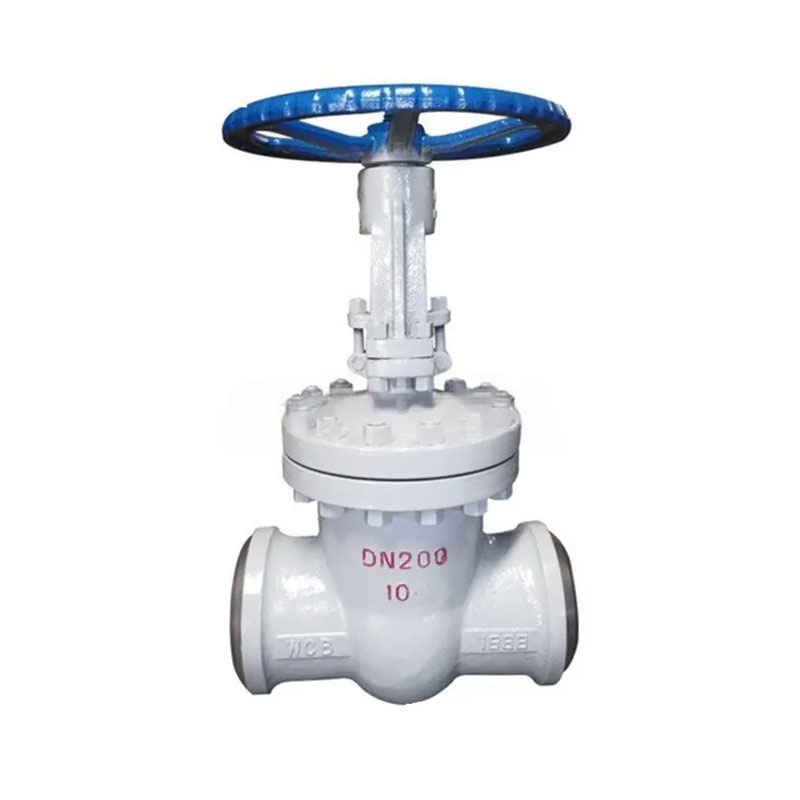

High Pressure Cast Steel Gate Valve PN16
