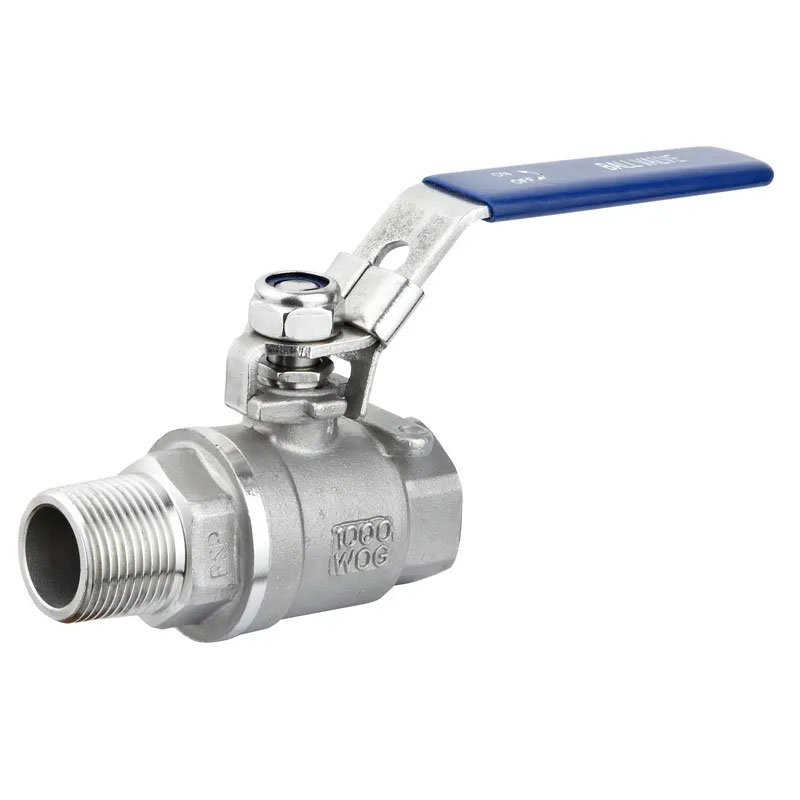

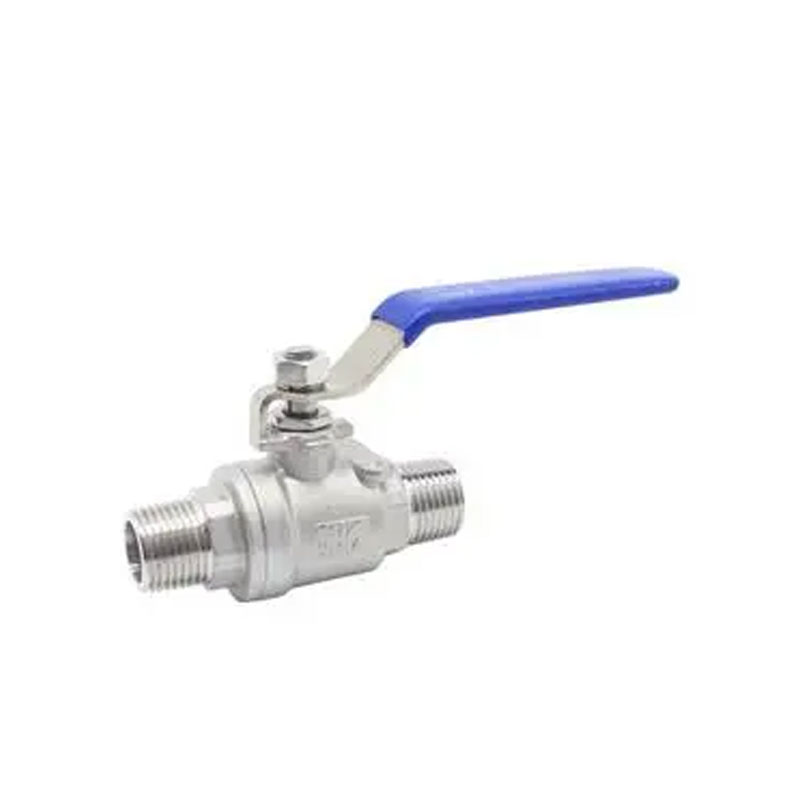

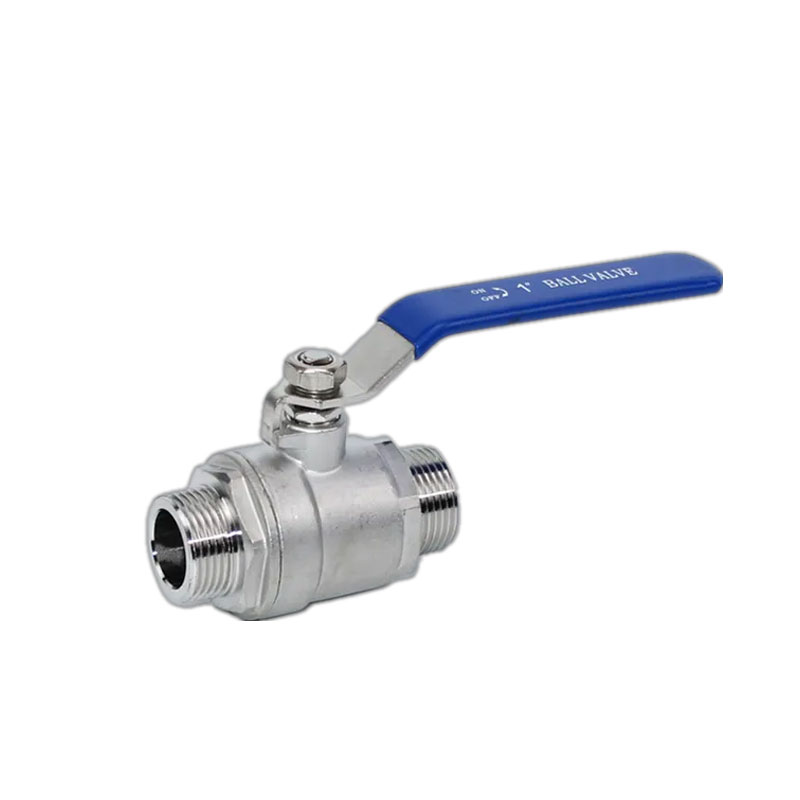

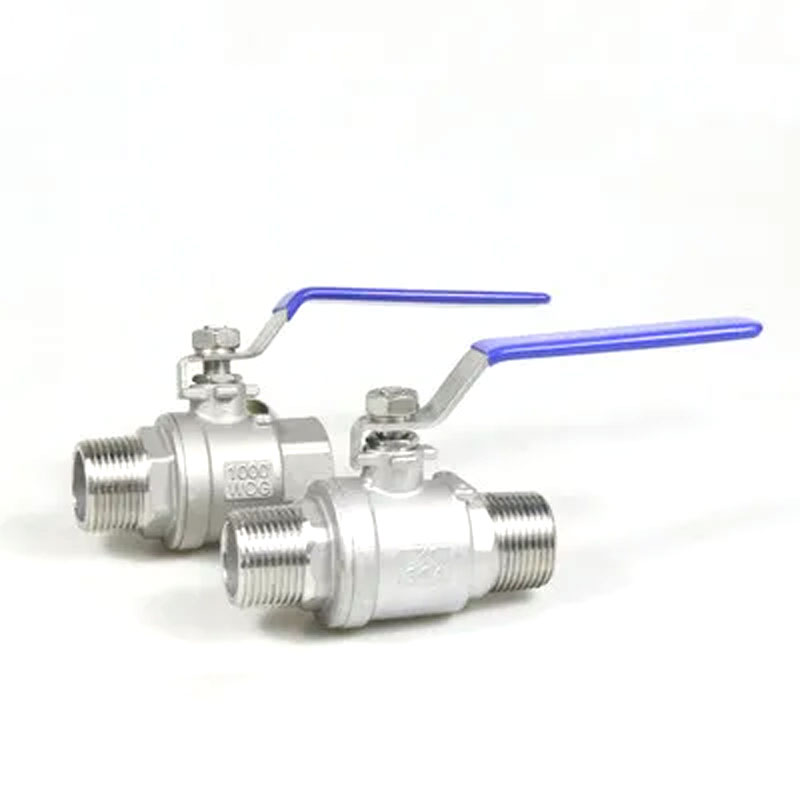

Joepai rostfritt stålkulventil PN64 producerad av China Factory är van vid Skär av eller anslut media i rörledningar. Genom att välja olika material, det kan appliceras på olika medier som vatten, ånga, olja, salpetersyra, ättiksyra, etc.
Officiell klassiker: DN15-DN65
Ventilkroppsmaterial: WCB 、 304、316
Trådstandard: NPT, BSPT, DIN259, DIN2999, ISO228 Klass A
Maxtryck: 6.4MPA
Temperaturområde: -20C ~ 232C
Lämpligt medium: Vatten, olja, luft och vissa frätande vätskor
Utblåsningssätt stam/full port
Investeringsbyggnad
1000psi (PN64) W.O.G
Materialstandard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Kropp | WCB/CF8M/CF8 | 8 | Förpackning | Ptfe |
| 2 | Lock | WCB/CF8M/CF8 | 9 | Körtel | SS304/SS |
| 3 | Plats | Ptfe | 10 | Hantera | SS304/SS |
| 4 | Boll | SS316/SS304/SS | 11 | Vårtvätt | SS304/SS |
| 5 | Stam | SS316/SS304/SS | 12 | Stammutter | SS304/SS |
| 6 | Packning | Ptfe | 13 | Låsning | SS304/SS |
| 7 | Tryckbricka | Ptfe | 14 | Plastskydd | Plast |
| NPS | Dn | D | L | W | H | Ra | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
Vätskemotståndet är minimalt, med en motståndskoefficient motsvarande det för ett rörsegment av samma längd.
Enkelt i design, kompakt i storlek och lätt.
Kulventilens tätningsytor är vanligtvis tillverkade av plastmaterial, och erbjuder utmärkta tätningsförmågor och används allmänt i vakuumsystem.
Kulventilen i rostfritt stål PN64 har en snabb öppnings- och stängningsmekanism, som endast kräver en 90 ° rotation från helt öppen till helt stängd, vilket gör den idealisk för fjärrkontroll.
Den har en enkel struktur, med rörliga tätningsringar, vilket möjliggör enkel demontering och ersättning.
När de är helt öppna eller stängda isoleras tätningsytorna på bollen och ventilsätet från mediet, vilket förhindrar att erosionen av ventilens tätningsytor under flödet.
Med storlekar som sträcker sig från några millimeter till flera meter är den lämplig för användning i miljöer från högt vakuum till högt tryck.
Vår kulsventil har funnit utbredd användning i olika branscher som petroleum, kemikalier, kraftproduktion, papper, kärnkraft, flyg- och rymd- och till och med i vardagen.
