Högtryckssmidda rostfria monoblock kulventiler – kompakt, pålitlig och korrosionsbeständig

2026-06-16 0 Lämna ett meddelande till mig

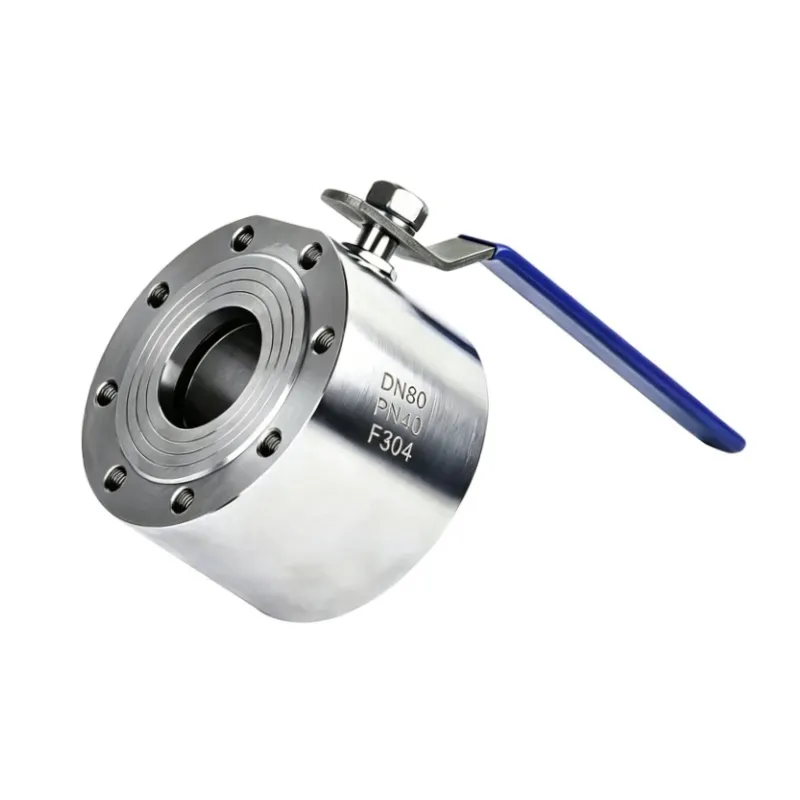

JOEPAImonoblock i rostfritt stålkulventil är speciellt utformad för exakt flödeskontroll av vätskor och gaser. Dess kroppskonstruktion i ett stycke säkerställer hög läckagetäthet och eliminerar svetspunkter, vilket avsevärt minskar risken för läckage.

En perforerad kula inuti ventilen roterar för att starta eller stoppa flödet. Manövrering kan utföras manuellt via en spak eller automatiskt med ett ställdon. Den robusta kroppen i rostfritt stål ger utmärkt motståndskraft mot korrosion och slitage, vilket säkerställer långvarig prestanda med minimalt underhåll.

Var används den?

Monoblock kulventiler används i stor utsträckning inom industriella och kommersiella tillämpningar, särskilt i rörledningar som transporterar kemiska ämnen.

Vanliga applikationer inkluderar:

∙ Vattenreningsverk

∙ Ångledningar och trycksatta gassystem

∙ Mat- och dryckesindustrin (hygienisk design)

∙ Farmaceutiska och petrokemiska anläggningar

∙ Marinmotorer och kraftverk

Den kompakta monoblockdesignen möjliggör enkel integrering i system med begränsat utrymme och säkerställer säker drift under höga temperaturer och tryck.

Arbetsprincip

Det rostfria monoblocketkulventilinnehåller en sfärisk kula med ett centralt hål, roterad via en skaft. När hålet är inriktat parallellt med rörledningen släpps flödet; när det är vinkelrätt stoppas flödet helt.

Denna rotation kan göras manuellt eller med ett automatiskt ställdon. Designen säkerställer en tätning med hög integritet mellan kulan och sätet, vilket ger säker drift även vid plötsliga tryckförändringar.

Tekniska specifikationer

Monoblockkulventilerfinns i olika storlekar och tryckklasser. Allmänna specifikationer inkluderar:

Parameter	Detaljer
Kroppsmaterial	AISI 304 / AISI 316 rostfritt stål
Kulmaterial	AISI 304 / AISI 316 rostfritt stål
Sätesmaterial	PTFE (Teflon), RPTFE, PPL
Anslutningstyp	Wafer Flänsad
Tryckvärdering	PN16 ~ PN40
Storleksintervall	DN15 ~ DN200
Temperaturområde	-29°C till +250°C
Montering Standard	ISO 5211-kompatibel (anpassningsbar)

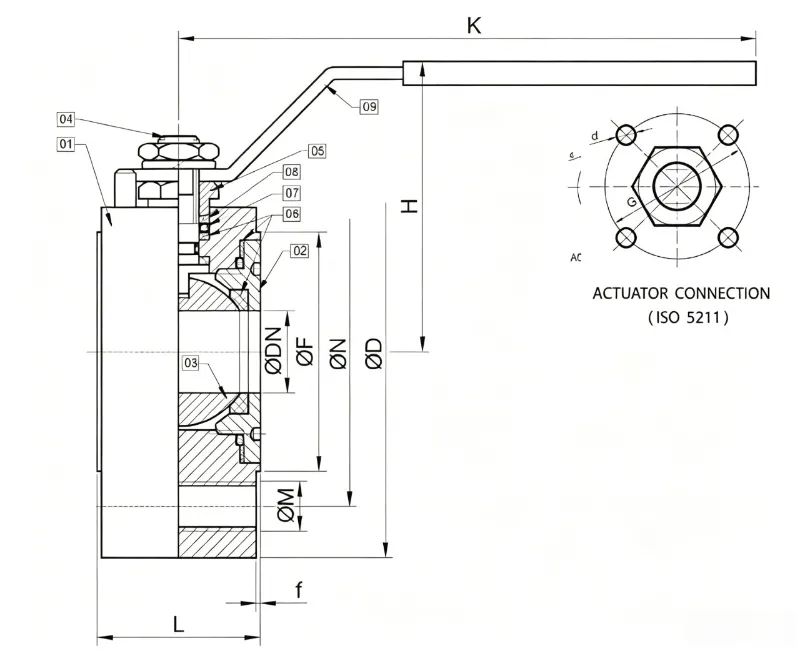

Huvudmått

STORLEK								PN16			PN40
NPS	DN	L	K	H	ØD	ØDN	f	PÅ	ØM	AV	PÅ	ØM	AV	G	d
1/2"	15	38	155	80	87	15	2	65	M12x4	45	65	M12x4	45	36	M5
3/4"	20	40	155	90	97	20	2	75	M12x4	58	75	M12x4	58	36	M5
1"	25	45	175	100	107	25	2	85	M12x4	68	85	M12x4	68	42	M5
11/4"	32	58	175	110	135	32	2	100	M16x4	78	100	M16x4	78	42	M5
11/2"	40	65	240	120	145	40	3	110	M16x4	88	110	M16x4	88	50	M6
2"	50	82	240	130	165	50	3	125	M16x4	102	125	M16x4	102	50	M6
21/2"	65	103	300	140	177	65	3	145	M16x4	122	145	M16x8	122	70	M8
3"	80	120	400	150	197	80	3	160	M16x8	138	160	M16x8	138	70	M8
4"	100	140	400	165	230	100	3	180	M16x8	162	190	M20x8	162	102	M10
5"	125	200	610	240	248	125	3	210	M16x8	188	220	M20x8	188	102	M10
6"	150	235	610	260	298	150	3	240	M20x8	212	250	M22x8	218	125	M12
8"	200	310	850	310	398	200	3	295	M20x12	268	320	M27x12	285	125	M12

Varför välja en monoblock kulventil?

Överlägsen täthet – Inga svetspunkter innebär färre potentiella läckagevägar.

Korrosions- och nötningsbeständighet – Kroppen i rostfritt stål säkerställer lång livslängd.

Lågt underhåll – Monoblock-design minskar slitage och förlänger livslängden.

Snabb manövrering – 90° rotation möjliggör snabba öppna/stängningscykler.

Hygienisk och säker – Idealisk för livsmedels-, läkemedels- och kemiska processer.

Kostnadseffektivt – Lång livslängd och låga driftskostnader förbättrar systemets effektivitet.

Behöver rätt monoblock i rostfritt stålkulventilför din ansökan? Kontakta vårt team för teknisk support, skräddarsydda lösningar eller en offert anpassad efter dina systemkrav.
