Luggfjärilventil

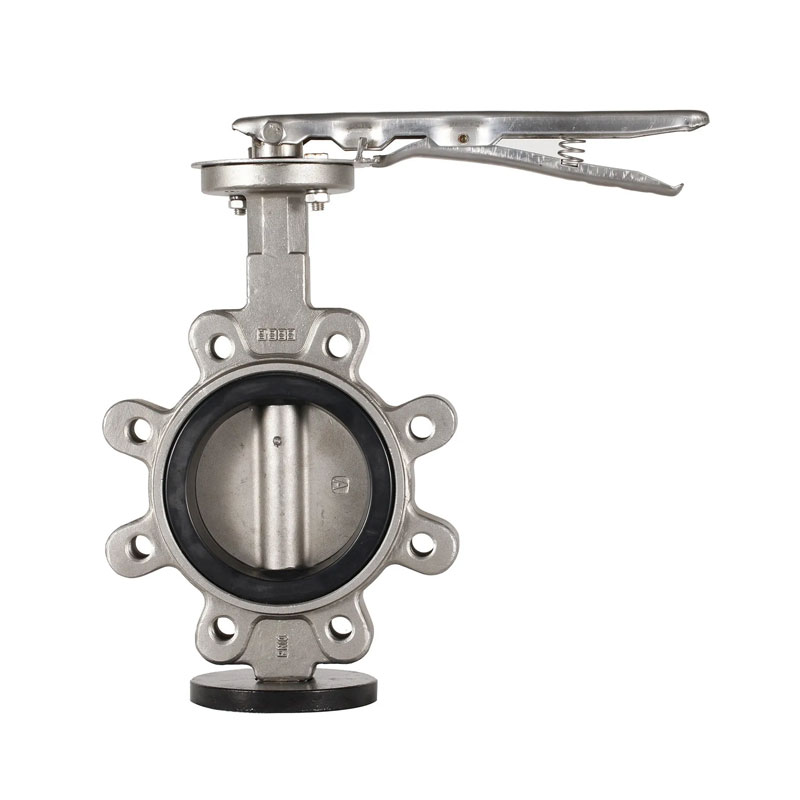

Lugfjärilsventilen tillverkad i China Joepai Factory antar en utskjutande flänsanslutningsstruktur, med gängade öronhål på båda sidor av ventilkropp, som kan demonteras och underhållas separat i båda ändarna av rörledningen.

Det är lämpligt för system som kräver slutstängning eller död Slutoperationsscenarier. Jämfört med fjärilsventiler, LUG -designen ger högre strukturell styrka och installationsflexibilitet och är Används allmänt i branscher som petrokemikalier, kraftverk, vatten Behandling, papperstillverkning, mat och läkemedel.

Installation och underhåll

1. Under installationen ska ventilskivan stoppas i det stängda placera.
2. Öppningspositionen bör bestämmas enligt rotationsvinkeln av fjärilsplattan.
3. LUG -fjärilsventiler med förbikopplingsventiler bör öppnas innan de öppnas.
4. Installationen ska utföras enligt tillverkarens Installationsinstruktioner. För tunga fjärilsventiler, en solid grund bör ställas in.

Nyckelpunkter för konstruktion

1. Installationspositionen, höjden och import/exportriktningen måste uppfylla Designkraven och anslutningen ska vara fast och snäv. Alla typer av manuella ventiler installerade på isolerade rörledningar får inte ha Handtag mot nedåt.
2. Innan du installerar ventilen måste en visuell inspektion genomföras och Ventilens typskylt ska följa den nuvarande nationella standarden "General Valve Marking" GB 12220.

För luggfjärilventiler med ett arbetstryck större än 1,0 MPa och en avstängningsfunktion på huvudrörledningen, styrka och Täthetstester bör genomföras före installationen, och de kan bara användas efter testerna. Under styrkestestet, testtrycket ska vara 1,5 gånger det nominella trycket, och varaktigheten ska inte vara mindre än 5 minuter. Ventilskalet och förpackningen ska vara kvalificerad om det finns inget läckage.

Under täthetstestet är testtrycket 1,1 gånger nominellt tryck; Testtrycket bör uppfylla kraven i GB 50243 standard under testets varaktighet, och det anses vara kvalificerat om Det finns inget läckage på ventilskivans tätningsyta.
