I pumpar och olika hydrauliska och pneumatiska system,femvägs backventilerochfemvägskontakterär två avgörande funktionella komponenter. De arbetar tillsammans för att skapa effektiva, säkra och kompakta vätskekontrollenheter. Följande analys kommer att täcka deras arbetsprinciper, funktionella egenskaper och typiska tillämpningsscenarier.
Detta är en ventilanordning som integrerar enkelriktad backventilfunktion med multipla gränssnittsfördelning. En enda ventilkropp kombinerar huvudpassagen (inlopp och utlopp) och flera extra gränssnitt, vanligtvis inklusive gränssnitt för tryckmätare, trycksensoromkopplare och lufttankar. Detta förenklar avsevärt rördesignen vid pumpens utlopp, sparar installationsutrymme och minskar potentiella läckagepunkter. Dess kärna är en inbyggd backventil, vanligtvis styrd av en fjäder och mediatryck. Dess huvudsakliga funktion är att förhindra mediaåterflöde och skydda utrustning som vattenpumpar.
Öppning: När mediatrycket vid inloppet överstiger fjäderförspänningskraften, trycker trycket bort skivan från ventilsätet, ventilen öppnas och mediet strömmar framåt.
Stängning: När inloppstrycket sjunker eller utloppstrycket vänder, trycker fjäderkraften snabbt tillbaka skivan till ventilsätet, vilket bildar en tät tätning och effektivt förhindrar media tillbakaflöde.
Tack vare sin fjäderstödda ventilkärnstruktur övervinner den begränsningarna hos traditionella backventiler av lyfttyp när det gäller flödesriktning, vilket uppnår mångsidighet för vertikal eller horisontell installation, vilket i hög grad underlättar designen av pumpstationens rörlayout.
I pumpsystem spelar femvägsbackventilen en oumbärlig säkerhetsroll:
Förhindrar mediabackflow och vattenslagsskydd: När vattenpumpen plötsligt stannar förhindrar den högtrycksvätska i rörledningen från att strömma tillbaka och stöta på pumphjulet, vilket skyddar pumpens kärnkomponenter.
Upprätthålla rörledningstrycket: Det förhindrar mediaåterflöde i den trycksatta rörledningen, hjälper systemet att bibehålla det erforderliga trycket under intermittent pumpdrift, vilket minskar frekventa pumpstarter. Isolera reservsystem: I parallella system med flera pumpar förhindrar det media från den arbetande pumpen från att flöda in i reservpumpens rörledning, vilket säkerställer att reservvägen alltid är tillgänglig.

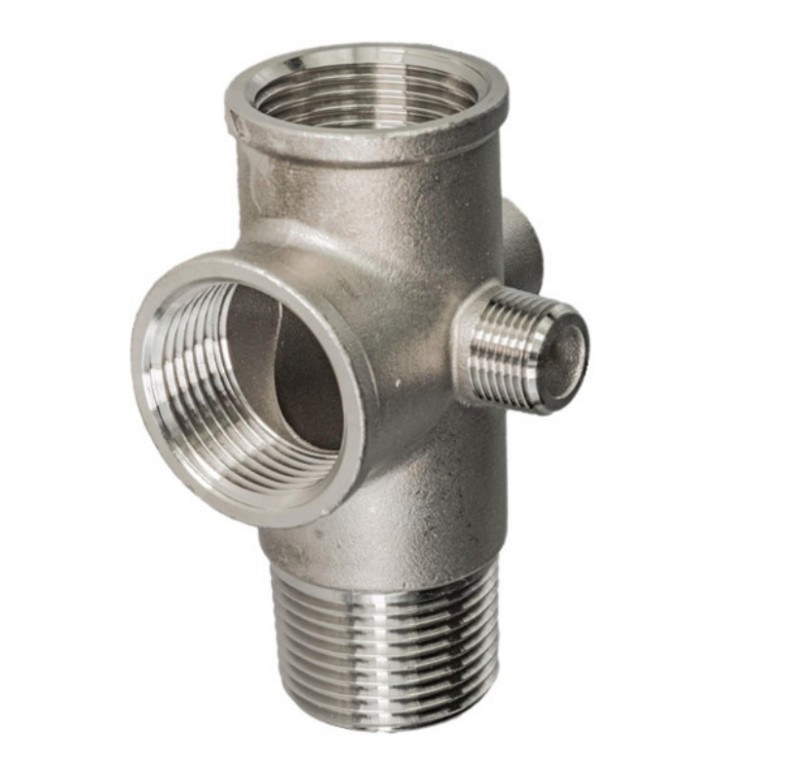

A femvägskontaktär en integrerad rörkoppling med fem anslutningsportar. Det är en rörkoppling med en invändig ihålig struktur och har ingen ventilfunktion. Dess kärnfunktion är att distribuera vätska eller ansluta flera enheter, vilket bildar en kompakt, multifunktionell distributions- och uppsamlingsplats.
Som en integrerad flerpunktsrörkoppling används den för att distribuera vätska från en enda källa till flera olika destinationer eller för att kombinera flera grenar. Det är en rent fysisk kanal som inte ändrar eller kontrollerar vätsketillståndet. Den är lämplig för scenarier där vätskan från huvudrörledningen måste ledas till flera parallella enheter (som flera instrument eller flera grenar), eller för att tillhandahålla anslutningspunkter för tillfälliga behov som pumptestning, spolning och bypass.
I en kompakt styrenhet för pumputloppstryck kan du se:
Huvudrörledning: Pumpens utloppshuvudrör (t.ex. 1 tum) är anslutet till en huvudport på femvägskopplingen.
Säkerhetsskydd: En 1-tums invändig gängbackventil är installerad nedströms huvudrörledningen (på den andra motsatta huvudporten på femvägskopplingen) för att förhindra tillbakaflöde av nedströms tryck.
Systemkontroll: En trycksensorbrytare är installerad på en 1/4-tumsport på femvägskontakten för att övervaka systemtrycket. När trycket når det inställda värdet kan omkopplaren automatiskt styra start och stopp av pumpen, vilket uppnår systemautomatisering och överbelastningsskydd.
Visuell övervakning: En tryckmätare är installerad på en annan 1/4-tumsport på femvägskontakten, vilket ger operatörerna intuitiva systemtryckavläsningar i realtid.
Expansion eller tryckavlastning: Den femte porten kan användas för att ansluta en säkerhetsventil, övertrycksventil eller som ett extra gränssnitt för reservövervakning.
Kärnskillnaderna mellan de två produkterna är följande:
| Särdrag | Femvägs backventil | Femvägskontakt |
| Kärnfunktion | Backventilfunktion + gränssnittsfördelning (funktionsintegration) | Ren rörkoppling och omledning (ingen kontrollfunktion) |
| Inre struktur | Inbyggd ventilkärna, fjäder och andra backventilmekanismer | Ihålig hålighet, inga rörliga delar |
| Huvudfunktion | Förhindrar mediaåterflöde, skyddar utrustning, integrerar övervakningsgränssnitt | Uppnår vätskefördelning från en väg till flera vägar eller flera vägar som konvergerar till en |
| Systemroll | Kritisk säkerhets- och kontrollkomponent | Röranslutnings- och distributionskomponent |
| Installationsplats | Vanligtvis fixerad till huvudledningen vid pumpens utlopp | Flexibelt läge beroende på avledningsbehov |
Mycket integrerad, utrymmesbesparande: Kombinerar anslutningspunkterna för flera funktionella komponenter till en kompakt koppling, vilket avsevärt förenklar rörlayouten och gör systemstrukturen mindre och snyggare.
Enkel installation och underhåll: Alla övervaknings- och kontrolltillbehör är centralt placerade, vilket underlättar installation, felsökning och daglig inspektion.
Omfattande funktionalitet: uppnår samtidigt flera funktioner på en nod, inklusive huvudkanal på/av-kontroll, anti-backflow, automatisk tryckkontroll och tryckvisualiseringsövervakning.
Minskade läckagepunkter: Jämfört med att använda flera T-stycken och raka kopplingar, minskar användningen av en enda femvägskontakt avsevärt potentiella läckagepunkter och förbättrar systemets tillförlitlighet.
Du kan välja baserat på kärnbehoven för ditt pumpsystem:
Om du behöver förhindra vattenåterflöde, skydda pumpen och centralt vill installera tryckmätare och tryckbrytare för att förenkla rördragningen bör du välja en femvägs backventil. Detta är en standard, effektiv och säker pumpsystemkonfiguration.
Om du redan har en separat backventil, eller om systemet bara behöver fördela en enda vätskeström jämnt till flera grenar utan specifika orderkrav, är en femvägskoppling mer ekonomisk och direkt.
När du väljer dessa produkter måste du matcha lämpligt material (som mässing, rostfritt stål) och modell baserat på egenskaperna hos systemmedia (korrosivitet, temperatur), arbetstryck och anslutningsstandarder (som gängspecifikationer BSPT, BSP, NPT).
Kort sagt är dessa två typer av produkter, även om de är små, oumbärliga nyckelkomponenter för att bygga ett lyhört, säkert och smart designat pumpsystem. Genom genialisk design förvandlar de komplex vätskekontrolllogik till en enkel och pålitlig fysisk verklighet.
