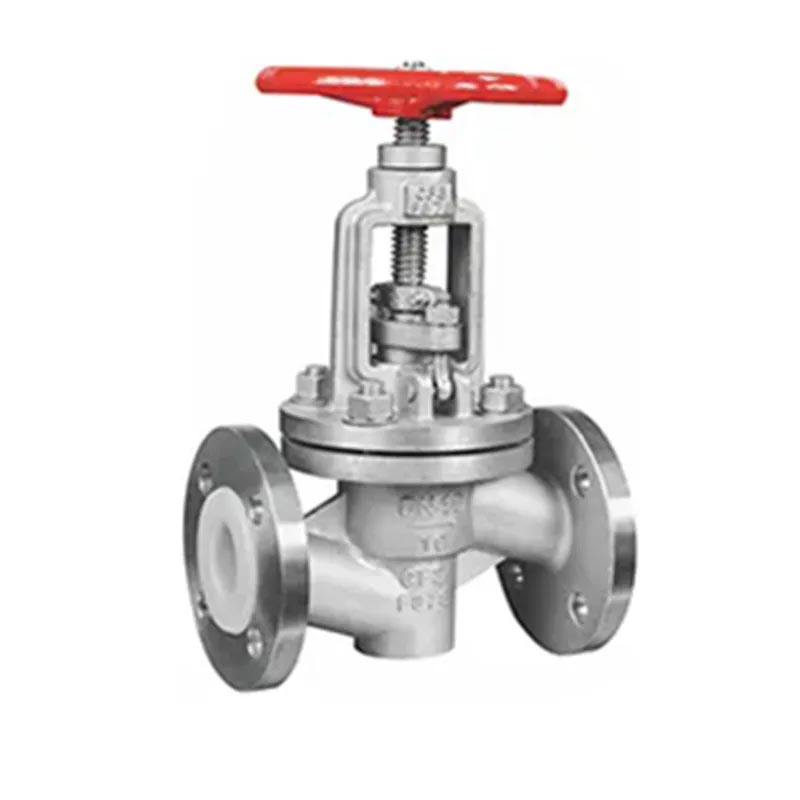

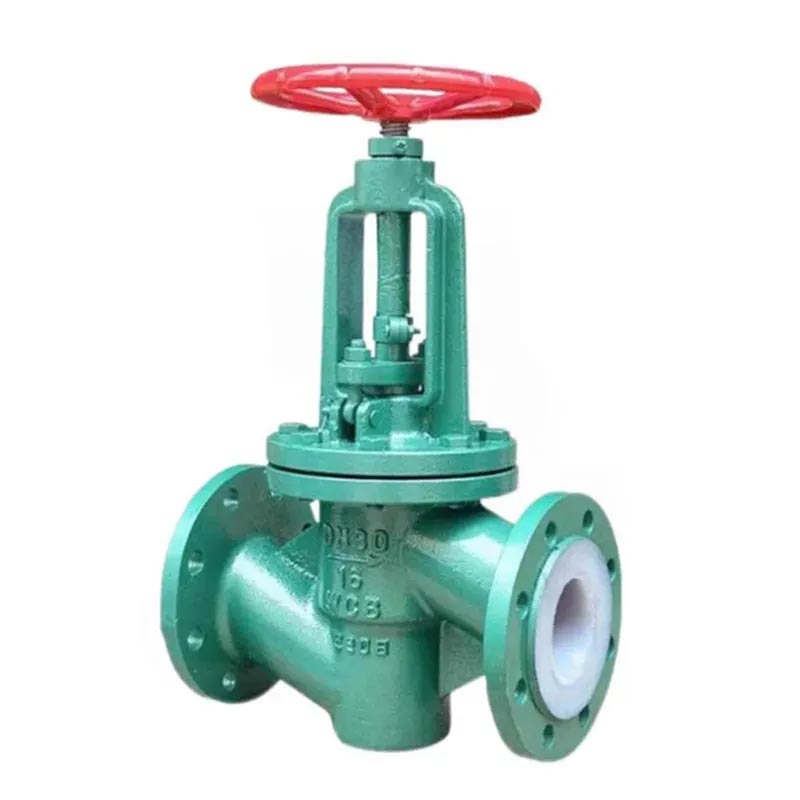

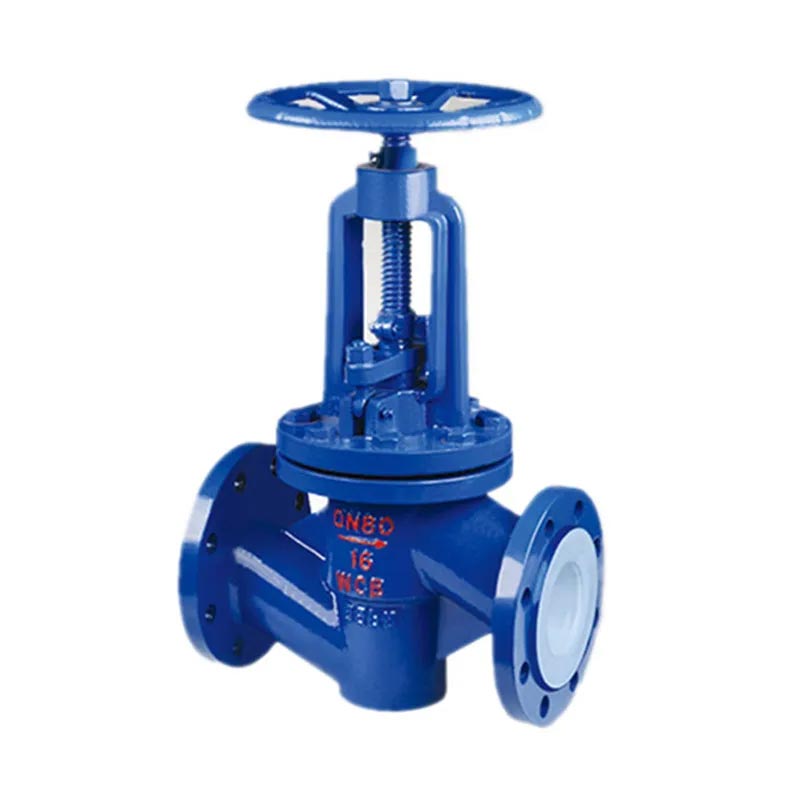

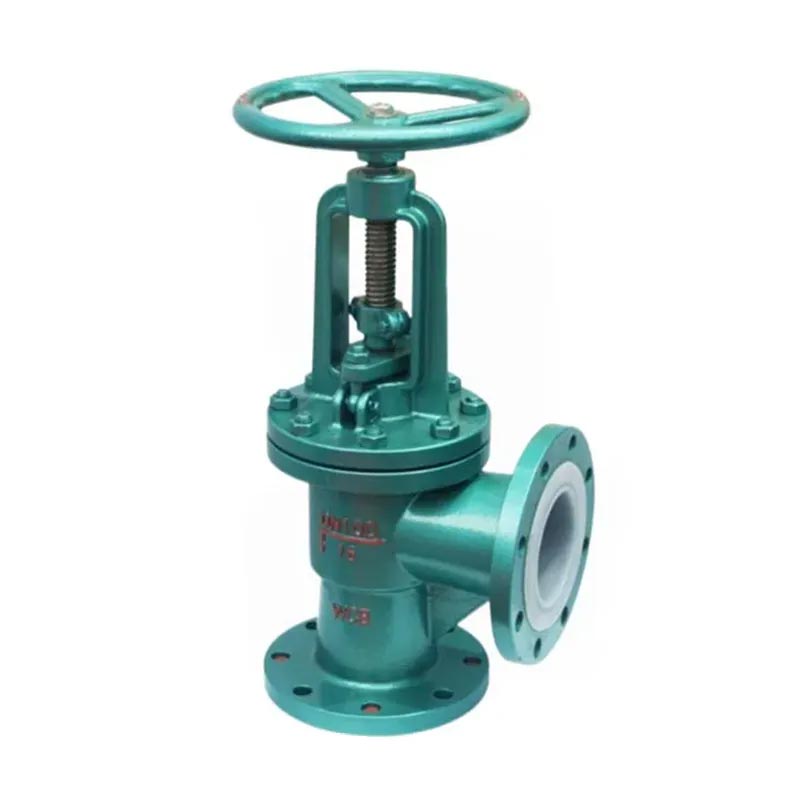

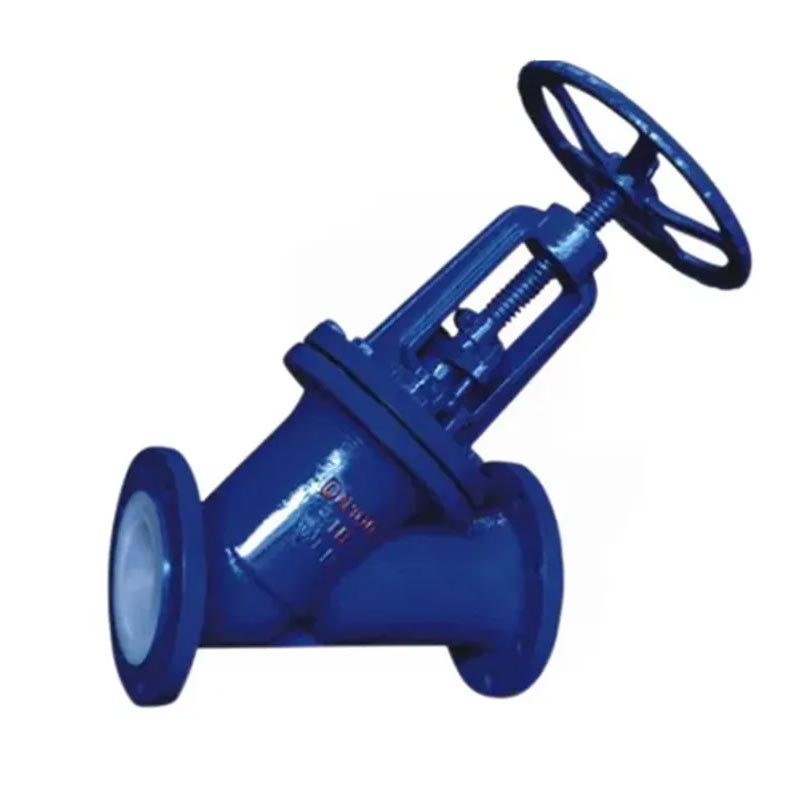

Med årtionden av ingenjörsexpertis tillhandahåller JOEPAI högkvalitativ PTFE-fodrad Y-mönster klotventil som strikt överensstämmer med internationella standarder. Varje ventilen genomgår 100 % tryck- och tätningsinspektion innan den lämnar fabrik. Vi tillhandahåller OEM-support, korta leveranstider och skräddarsydda materialkonfigurationer för projektspecifika behov. Den fodrade klotventilen är en typ av avstängningsventil där stängningselementet (skivan) drivs av ventilskaftet och rör sig upp och ner längs ventilsätets mittaxel. Det används vanligtvis för att ansluta eller stänga av mediet i rörledningar och används vanligtvis inte för flödesreglering. Grundläggande strukturer inkluderar: J41 typ rakt igenom, J44 typ vinkel och J45 typ sned (Y-typ).
Fodrade klotventiler har kompakt struktur, flexibel drift, stark korrosionsbeständighet och kort slaglängd. De används ofta i applikationer med svår korrosion, såsom kemisk industri, petroleum, läkemedel, livsmedel, stålsmältning, papperstillverkning, vattenkraft och miljöskydd.
Fodermaterial: PFA, PTFE, FEP, GXPO, etc.
Användningsmetoder: Manuell, växel (snäckväxel), elektrisk, pneumatisk, hydraulisk.
I industrier där aggressiva kemikalier är normen, ger standardmetallventiler snabbt efter för korrosion och fel. PTFE (Polytetrafluoroetylen) och PFA (Perfluoroalkoxi) fodrade Y-mönster klotventiler är konstruerade speciellt för denna utmaning och erbjuder en överlägsen lösning för att kontrollera flödet av mycket frätande, ultrarena eller klibbiga media.
Design och tillverkningsstandard: GB12235
Mått ansikte mot ansikte: GB12221
Flänsdimension standard: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020
Foderlager: Elektrosparkdetektering
Teststandard: GB/T 13927, API 598
Nominellt tryck: PN (MPA)
Kroppsprovtryck: PNX1,5
Tätningstesttryck: PNX1.1
| Kropp | |
| Kroppsfoder | Fluor plast |
| Hätta | Gjutjärn, kolstål, rostfritt stål |
| Skiva | Kolstål, rostfritt stål, helt täckt med fluor plast |
| Körtel | |
| Stam | Kolstål, rostfritt stål, delvis täckt med fluor plast |
| Ratt |
| Standardvärde(:mm) | Referensvärde | ||||||||
| DN(mm) | L | D | D1 | D2 | f | b | Z-φd | DO | W(kg) |
| PN2,5m | |||||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-f14 | 265 | 4 |
| 20 | 150 | 105 | 75 | 58 | 2 | 18 | 4-f14 | 270 | 5 |
| 25 | 160 | 115 | 85 | 68 | 2 | 18 | 4-f14 | 275 | 6 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-f18 | 290 | 9 |
| 40 | 200 | 145 | 110 | 88 | 3 | 18 | 4-f18 | 320 | 11 |
| 50 | 230 | 160 | 125 | 102 | 3 | 20 | 4-f18 | 335 | 14 |
| 65 | 290 | 180 | 145 | 122 | 3 | 22 | 8-f18 | 400 | 21 |
| 80 | 310 | 195 | 160 | 138 | 3 | 24 | 8-f18 | 450 | 30 |
| 100 | 350 | 230 | 190 | 162 | 3 | 24 | 8-f23 | 495 | 36 |
| 125 | 400 | 270 | 220 | 188 | 3 | 26 | 8-f26 | 560 | 70 |
| 150 | 480 | 300 | 250 | 218 | 3 | 28 | 8-f26 | 650 | 80 |
| 200 | 600 | 360 | 310 | 278 | 3 | 30 | 12-f26 | 750 | |
| 250 | 650 | 425 | 370 | 335 | 3 | 32 | 12-φ30 | 840 | 250 |
| 300 | 700 | 485 | 430 | 395 | 4 | 34 | 16-φ30 | 970 | |
| 350 | 790 | 550 | 490 | 448 | 4 | 38 | 16-f34 | 500 | |
| Nominell diameter | Nominellt tryck | Arbetstryck | L | D | D1 | n-Fd | f | H1 | H2 | D0 | Vikt |
| 25 | 1,6 1,0 | 1.6 | 160 | 100 | 75 | 4-2 | 2 | 2595 | 280 | 120 | 4.5 |
| 32 | 200 | 120 | 90 | 4-14 | 2 | 140 | 13 | ||||
| 40 | 200 | 130 | 100 | 4-14 | 3 | 320 | 353 | 140 | 9.5 | ||
| 50 | 230 | 140 | 110 | 4-14 | 3 | 342 | 375 | 160 | 16.5 | ||
| 65 | 1.0 | 290 | 160 | 130 | 4-14 | 3 | 180 | ||||
| 80 | 310 | 190 | 150 | 4-18 | 3 | 467 | 520 | 200 | 32 | ||
| 100 | 350 | 210 | 170 | 4-18 | 3 | 532 | 600 | 280 | 45 | ||
| 125 | 400 | 240 | 200 | 8-18 | 3 | 604 | 685 | 280 | 67 | ||
| 150 | 480 | 265 | 225 | 8-18 | 3 | 635 | 728 | 320 | 89 | ||
| 200 | 0.6 | 495 | 320 | 280 | 8-18 | 4 | 735 | 866 | 400 | 145 | |
| 250 | 622 | 375 | 335 | 12-18 | 4 | ||||||
| 300 | 698 | 4 |
