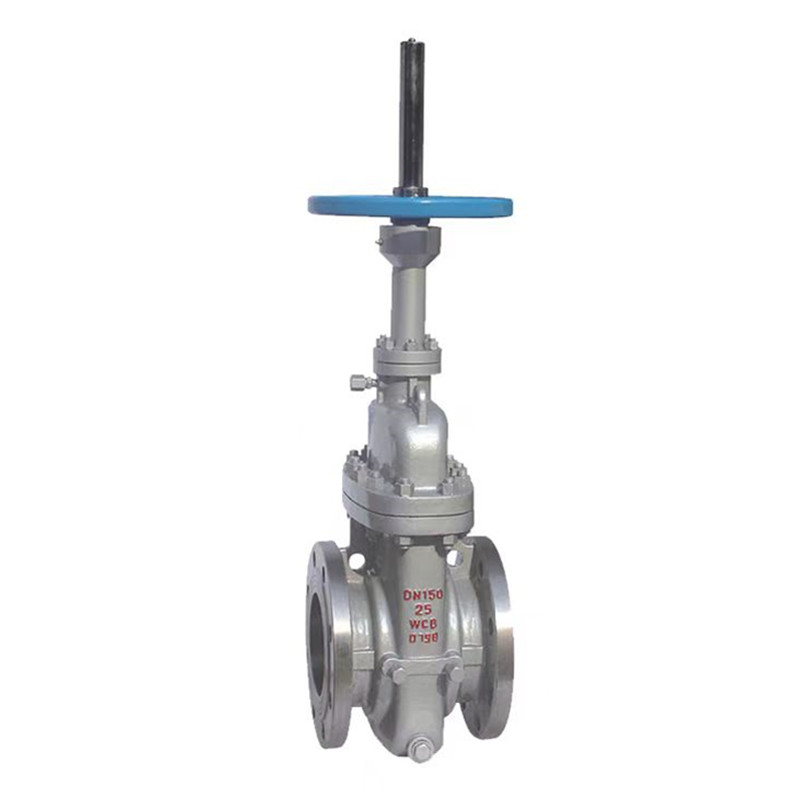

Kolstål Parallell dubbel skivplattventil

Joepai högkvalitativa kolstål Parallell dubbel skivplattventil antar en unik metallkontaktstruktur, som är tillförlitlig i aktion och har extremt hög skärprestanda. Det används ofta i nödavstängningsventiler och ventilationsventiler under högt tryck till extremt låga temperaturförhållanden. Dessutom har metallkontaktstrukturen i sig en brandsäker funktion.

Produktspecifikation

1.Designtillverkning enligt API 6D

2. Face att möta enligt ASME B16.10

3.End flänsdimension enligt ASME B16.5

4. Valve inspektion och test enligt API 598

Höljesmaterial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Skivmaterial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

STEM MATERIAL: 2CR13, 304, 316, 304L, 316L

Bonnet Material: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Sitsmaterial: A105, 304, 316, 304L, 316L

Anslutningstyp: fläns/svetsning

Nominell diameter: DN100-800 NPS2 "-32"

Nominellt tryck: 1.0-16.0MPA 150lb-900lb

Tillämpliga arbetsförhållanden

1. Hydrogeneringsenhet

2. Högtemperatur ångtillstånd

3. Varmt olja -arbetstillstånd

4. Lagringsområde för oljetank

Produktfunktioner

1. Anti svullnadsåtgärder under höga temperaturförhållanden

2 Toppmonterad design, kapabel till onlineunderhåll

3 dubbelriktade tvingade fördragning av tätning för mer pålitlig tätning

4 kan uppnå nollläckage

5. Låg öppningskraft

Strukturella egenskaper

Kilgraden för kilblocket i den parallella dubbla grindventilen är mycket större än den självlåsande vinkeln, vilket gör det enkelt att öppna och kräva mindre kraft.

När kolhalten i kolstålet Parallel Double Disc Flat Gate är fullt öppet, bildas en metalltätning mellan ventilstammens ände och den hårda legeringssvetsningstätningsytan på ventilhöljet. För närvarande finns det inget mediumtryck vid förpackningen, och förpackningen kan bytas ut online.

Att anta en Support Open Structure Design kan ge en större tvångsförlastningskraft, vilket gör tätningen mer pålitlig.

Ventilhöljet kan göras till olika strukturer beroende på faktiska arbetsförhållanden, såsom att använda korrugerat rörtätat ventilhöljet för toxiska medier, med värmeavledningsventilhöljet för hög temperatur och använda självförseglingsventilhöljet för högt tryck, vilket säkerställer säker och pålitlig användning av ventilen.

Låg läckageförpackning väljs som fyllningsmaterial, och en skivfjäderbelastningsdesign används på förpackningsplatsen för mer pålitlig långsiktig tätning.

Genom att använda avancerad yteksträngsteknik för att öka ythårdheten hos ventilstammen och minska grovheten kan slitaget på förpackningen under ventilöppningen och stängningsprocessen reduceras, samtidigt som ventilstamstammen förhindrar.

Den mellersta flänsen är förseglad med en metalllindad packning, som har god tätningsprestanda och brandförebyggande funktion.

Tätningsstrukturen som består av två parallella grindplattor och åtdragningsenheter för kil ersätter den traditionella kilgrindventilstrukturen, vilket underlättar ventilens öppning och stängningsprocess.

Ventilinterallerna är utformade helt av metall och tål media med hög temperatur. Det kilformade blocket antar en stor kilvinkeldesign, som gör att den lätt kan dras ut även under höga temperaturförhållanden utan svullnad eller dött fenomen.
