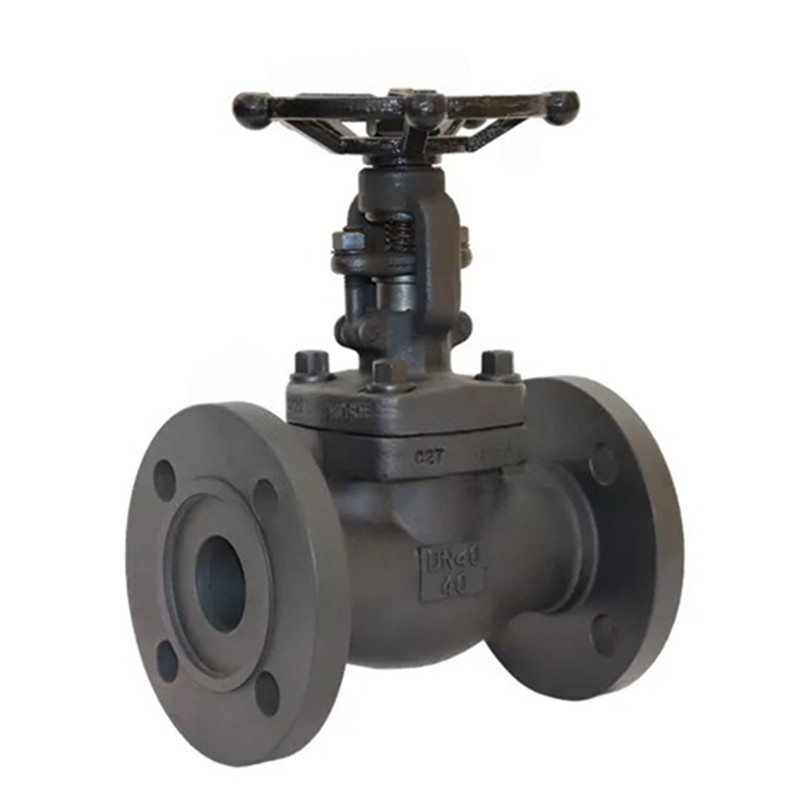

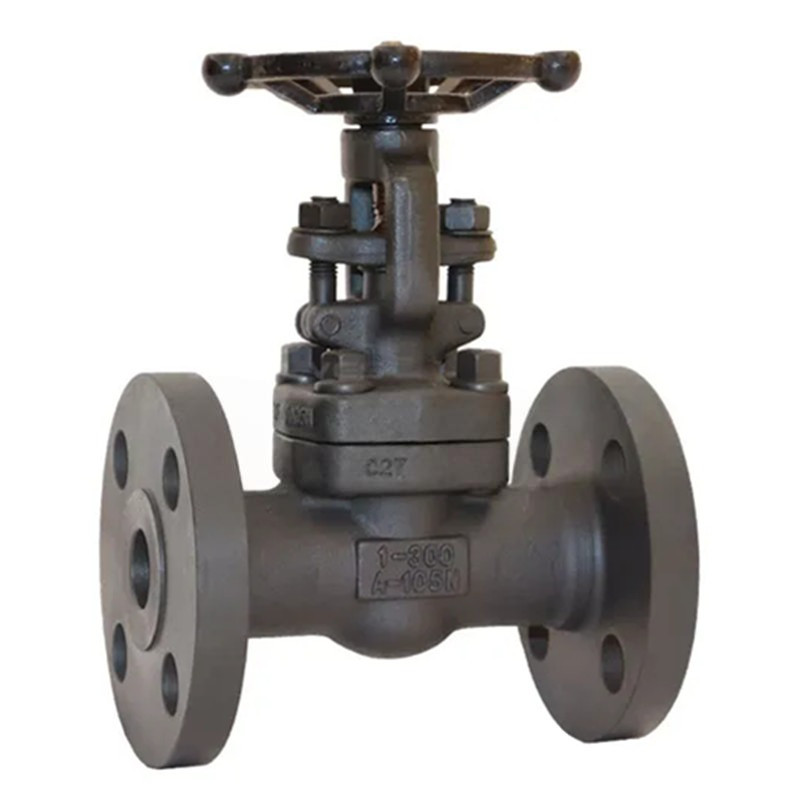

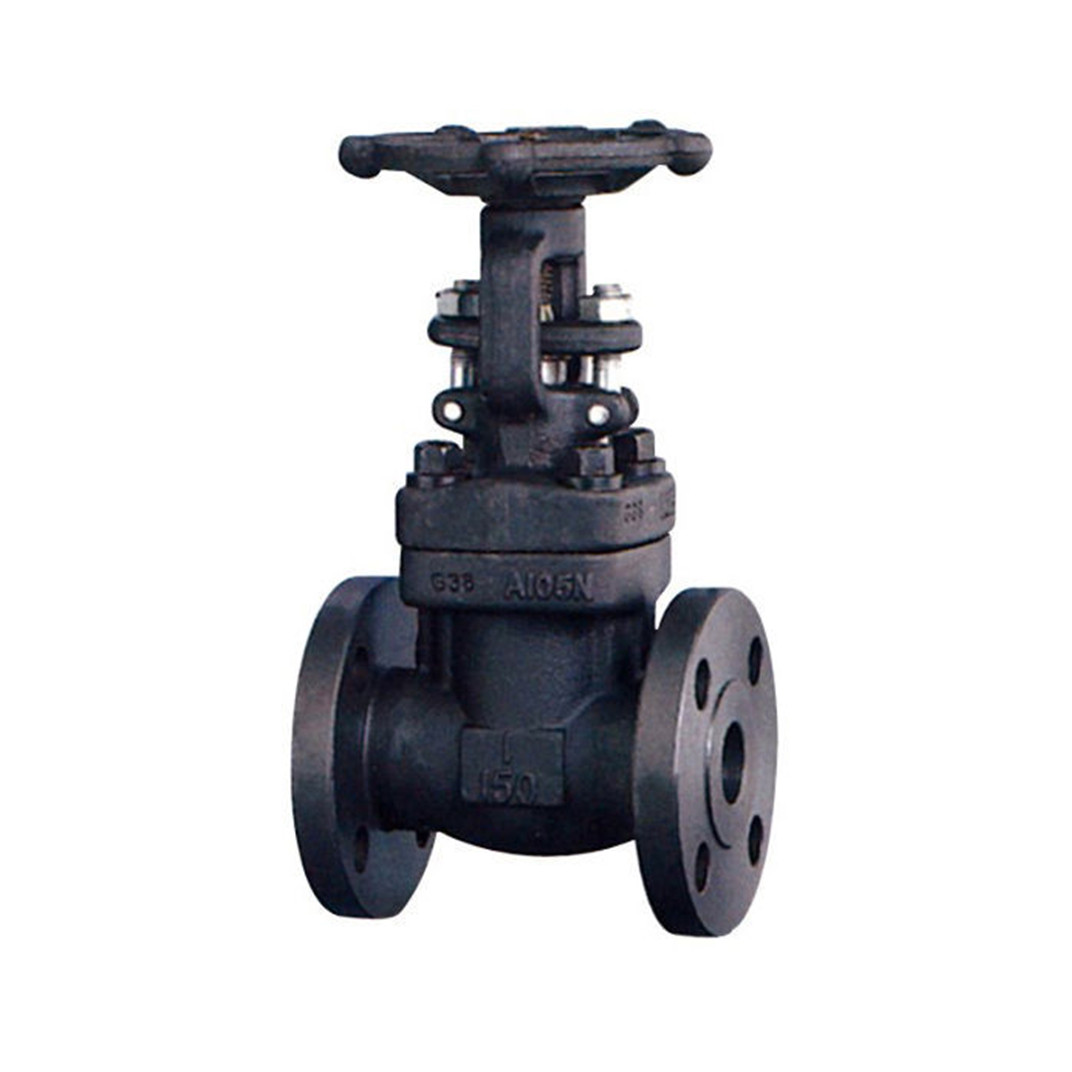

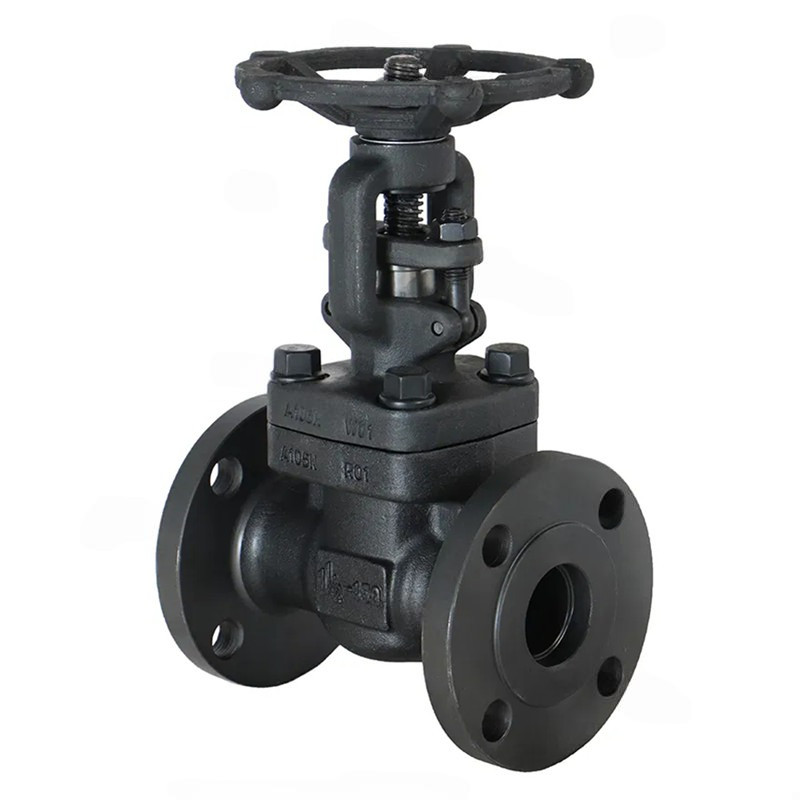

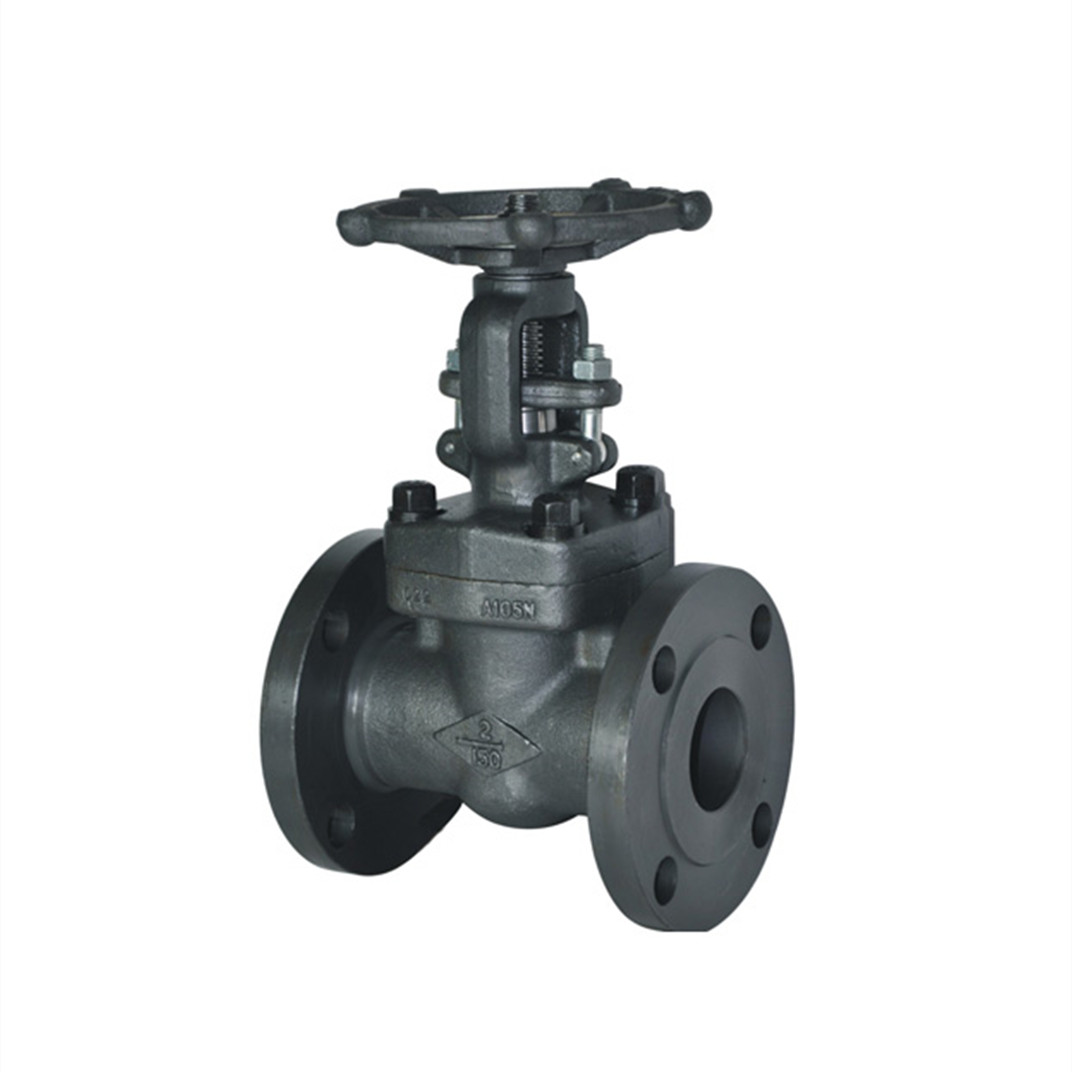

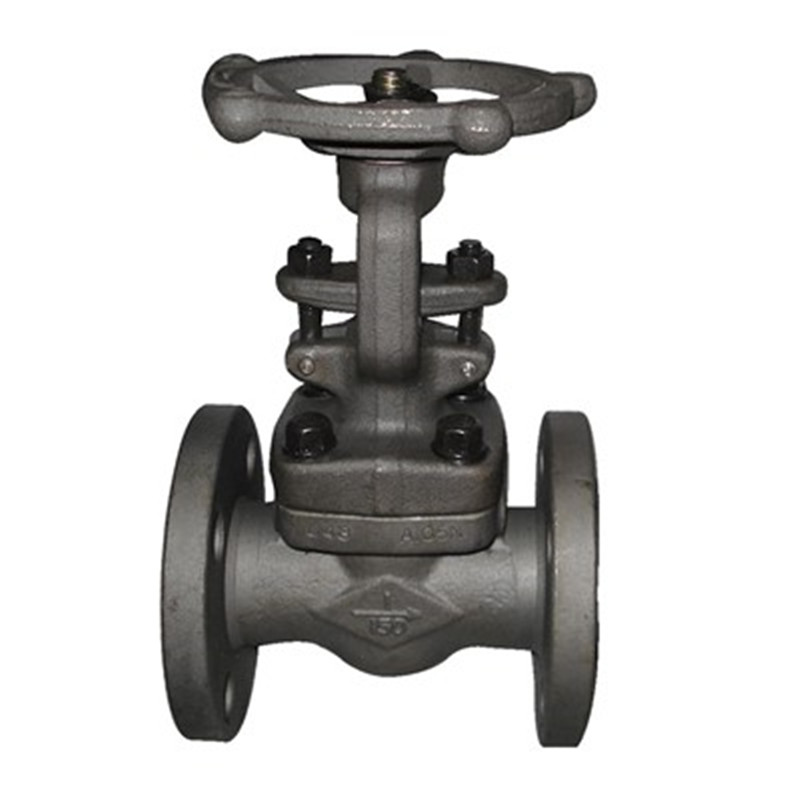

Öppnings- och stängningskomponenten för Joepai Advanced Integrated Forged Steel Flange Gate Valve är grinden, och grindens rörelse är vinkelrätt mot vätskan. Portventilen kan endast öppnas helt och helt stängd och kan inte justeras eller strypas. Portventilen har två tätningsytor, och den mest använda lägesgrindventilen har två tätningsytor som bildar en kilform. Kilvinkeln varierar med ventilparametrarna, vanligtvis 50 grader och 2 ° 52 'när mediumtemperaturen inte är hög. Porten till en kilgrindventil kan göras som en helhet, kallad en styv grind; Det kan också göras till en grind som kan ge liten deformation för att förbättra dess bearbetbarhet och kompensera för avvikelsen för tätningsytvinkeln under bearbetningen. Denna typ av grind kallas en elastisk grind.
Storlek: 1/2 ''-2 '' (DN15 ~ DN50)
Tryckbetyg: 150lb-600lb/pn16 ~ PN100/10K ~ 60K)
Material: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Lämplig temperatur: -29ºC ~ 429ºC.
Lämpligt medium: vatten, ånga, olja och naturgas etc.
Design och tillverkningskonformto: API602, BS5352, ANSI B16.34
Sockelsvetsad dimension överensstämmer med ANSI B16.11, JB/T1751
Skruvänden Dimension överensstämmer med ANSI B1.20.1, JB/T7306
Butt-svetsad överensstämmelse med ANSI B16.25, JB/T12224
Fläns slutar överensstämmer med ANSI B16.5, JB79
Test och inspektion överensstämmer med: API598, GB/T13927, JB/T9092
Den integrerade smidda stålflänsgrindventilen är lämplig för rörledningar under olika arbetsförhållanden såsom petroleum, kemisk, farmaceutisk, gödselmedel och kraftindustri med nominella tryck som sträcker sig från 4,0 megapascals till 10,0 megascals (1 megapascal = 10 kilogram) och fungerande temperaturer av negativa 29 till 600 decelsius. Det kan inte användas för att avbryta eller ansluta rörledningsmedier och kan inte justeras eller strykt. Tillämpliga medier inkluderar vatten, olja, ånga, sura media etc.
|
INGA. |
Delnamn |
CS till ASTM |
När det gäller ASTM |
SS till ASTM |
||
|
Typ A105 |
Typ F22 |
Typ F304 (L) |
Typ F316 (L) |
|||
|
1 |
Kropp |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (L) |
|
|
2 |
Sittring |
A276 420 |
A276 304 |
A276 304 (L) |
A276 316 (L) |
|
|
3 |
Kil |
A276 410 & 430 |
A182 F304 |
A182 F304 (L) |
A182 F316 (L) |
|
|
4 |
Stam |
A182 F6 |
A182 F304 |
A182 F304 (L) |
A182 F316 (L) |
|
|
5 |
Packning |
Korrugerad SS + -grafit |
Ss + ptfe |
|||
|
6 |
Hätta |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (L) |
|
|
7 |
Motorhuven |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
8 |
Stift |
A276 420 |
A276 304 |
|||
|
9 |
Körtel |
A276 410 |
A182 F304 (L) |
A182 F316 (L) |
||
|
10 |
Körtel |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
11 |
Körtelfläns |
A105 |
A182 F11 |
A182 F304 (L) |
A182 F316 (L) |
|
|
12 |
Körtelmutter |
A193 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
13 |
Ok mutter |
A276 410 |
||||
|
14 |
H.w. Låsmutter |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
15 |
Namnskylt |
Ss |
||||
|
16 |
Handhjul |
A197 |
||||
|
17 |
Lagerpackning |
A473 431 |
||||
|
18 |
Stamförpackning |
Flexibel grafit |
Ptfe |
|||
|
Lämplig medium |
W.o.g. etc |
W.o.g. etc |
Hno3ch3ooh etc. |
|||
|
Lämplig temperatur |
-29 425 |
-29 550 |
-29 180 |
|||
Obs: Andra material finns tillgängliga på begäran.
|
NPS |
1/2 " |
3/4 " |
1 " |
1-1/4 " |
1-1/2 " |
2 " |
||
|
L (RF) L1 (BW) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300 |
140 |
152 |
165 |
178 |
190 |
216 |
||
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H (öppen) |
150 300 |
158 |
169 |
197 |
236 |
246 |
283 |
|
|
600 |
169 |
197 |
236 |
246 |
283 |
320 |
||
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
||
|
Vikter |
150 |
Rf |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
Bw |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
||
|
300 |
Rf |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
|
|
Bw |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
||
|
600 |
Rf |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 |
|
|
Bw |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |
||
