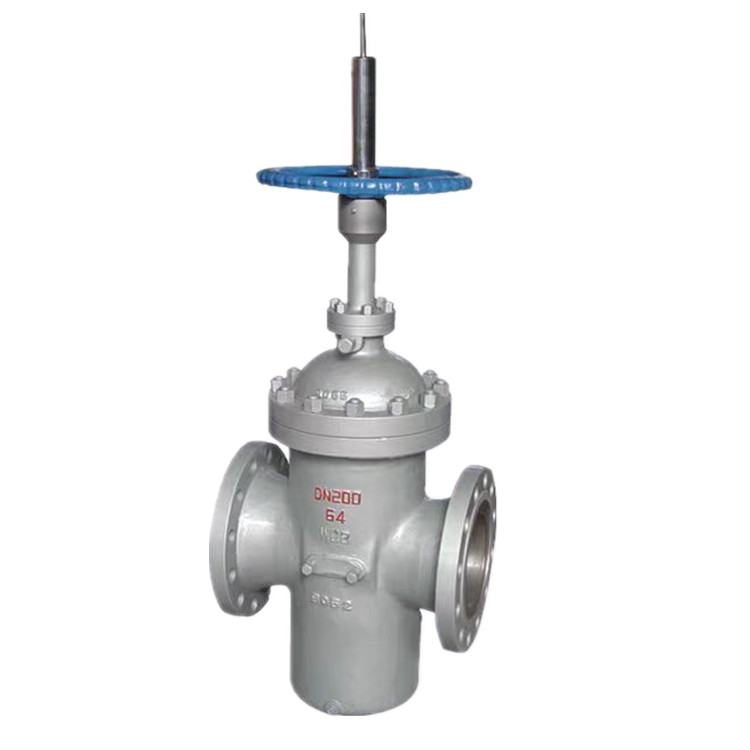

CS Single Disc Parallel Slab Gate Valve Class 150lb

CS Single Disc Parallel Slab Gate Valve Class 150lb, som en av de viktigaste produkterna som marknadsförs av Wenzhou Joepai Valve Co., Ltd., är en grindventil med en enda platt grind med parallella ansikten som förseglar direkt mekaniska kraft mot parallella hav, och erbjuder fördelar i högtemperaturapplikationer genom att minska JAMMing som krävde att kräva högt tillverkning av parallella Seats, och erbjuder fördelar i högtemperaturapplikationer genom att minska JAMMing JAMMAN: s risk för att kräva högst och krävande. Används allmänt inom fält som petroleum, naturgas och kemiteknik. Vi är engagerade i att tillhandahålla högkvalitativa, anpassade ventillösningar för att säkerställa en smidig framsteg i ditt projekt.

Produktdetalj:

Höljesmaterial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Skivmaterial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

STEM MATERIAL: 2CR13, 304, 316, 304L, 316L

Bonnet Material: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Sitsmaterial: A105, 304, 316, 304L, 316L

Anslutningstyp: fläns/svetsning

Nominell diameter: DN100-800 NPS2 "-32"

Nominellt tryck: 1.0-16.0MPA 150lb-900lb

Ventilstandard:

1.Designtillverkning enligt API 6D

2. Face att möta enligt ASME B16.10

3.End flänsdimension enligt ASME B16.5

4. Valve inspektion och test enligt API 598

Produktfunktion:

Anpassningsförmåga för termisk expansion: I högtemperaturtjänster (t.ex. ånga, varm olja) förhindrar den parallella strukturen fast Jamming orsakad av värmeutvidgning, vilket säkerställer tillförlitlig drift.

Ren mekanisk tätning: Förlitar sig enbart på kraftfull STEM -aktivering för initial tätning; Ingen tryckassisterad tätning.

Svag lågtryckstätning: Benägen att läcka under vakuum/lågtrycksstart innan systemtrycket byggs.

Krav på hög precision: Kräver ultra-exakta bearbetning av grind/säten; Mindre skada eller deformation komprometterar tätning.

Högstängande vridmoment: Kräver större driftskraft för att komprimera tätningar (särskilt vid lågt tryck) på grund av frånvaron av kil.

Lågt flödesmotstånd: Fullborrdesign minimerar tryckfallet när det är helt öppet.

Metallhårdtätning: Motstår höga temperaturer men mottagliga för slitage; Lappning/delbyte kan behövas.

Fast partikeltolerans: Parallell design motstår tilltäppning av föroreningar (överlägsen kilventiler).

Huvuddimensioner och vikt (PN1.6, 2.5 Class150)

Anmärkningar:

• Storlek 813 är bara strukturell längd för klass 150.

• *Inga sådana specifikationer för rörledningsventil för klass 150.

• ** Tian Ertong Electric Device, med modeller till användarnas förfrågningar.

• *** Den listade vikten är den för naken stam 150 kg, inget avledningshål och inte inklusive drivenhet.
