5-vägs backventil i rostfritt stål

Den rostfria 5-vägs backventilen är en kompakt ventil som integrerar en backventilfunktion med flera instrumentgränssnitt.  Förutom pumpsystem är denna mycket integrerade, utrymmesbesparande design också lämplig för många andra vätskesystem som kräver återflödesförebyggande och centraliserad tryckövervakning.  Till exempel, i rörledningar för vätsketransport inom kemi-, petroleum-, läkemedels- och livsmedelsindustrin förhindrar den oavsiktlig blandning eller återflöde av vätskor mellan olika media eller processsektioner, och de integrerade gränssnitten underlättar installationen av tryckmätare och sensorer för centraliserad övervakning; i hydrauloljekretsarna för tekniska maskiner, metallurgisk utrustning och formsprutningsmaskiner, säkerställer den enkelriktad flöde av hydraulolja, stabiliserar systemtrycket och skyddar kärnkomponenter som pumpar; dess kompakta design är idealisk för begränsat utrymme i utrustningen.

Produktegenskaper

Den rostfria 5-vägs backventilen även kallad femportsbackventil, backventil, som bygger på sin integrerade funktionalitet, förbättrar avsevärt korrosionsbeständighet, styrka och hygiennivåer genom användningen av rostfritt stål, vilket breddar dess användningsområde. Samtidigt som funktionen "backventil + multiportsgränssnitt" behålls, blir den mer hållbar och renare. Joepai producerade 5-vägs backventils kärnfördelar inkluderar:

Utmärkt korrosionsbeständighet: Den tål korrosion från ånga, svaga syror och baser, olika kemikalier och havsvattenmiljöer, och erbjuder en livslängd som vida överstiger den för mässingsventiler.

Hög styrka och hållbarhet: Den tål högre systemtryck (vanligtvis PN16/PN25 och upp till PN40 eller högre) och tryckstötar.

Överlägsen hygienisk prestanda: Den släta ytan förhindrar bakterietillväxt och är lätt att rengöra och desinficera. Med spegelpolering eller elektrolytisk polering kan den uppfylla livsmedelsklassade eller sanitära standarder.

Brett temperaturområde: Lämplig för högtemperaturånga eller lågtemperaturmedia.

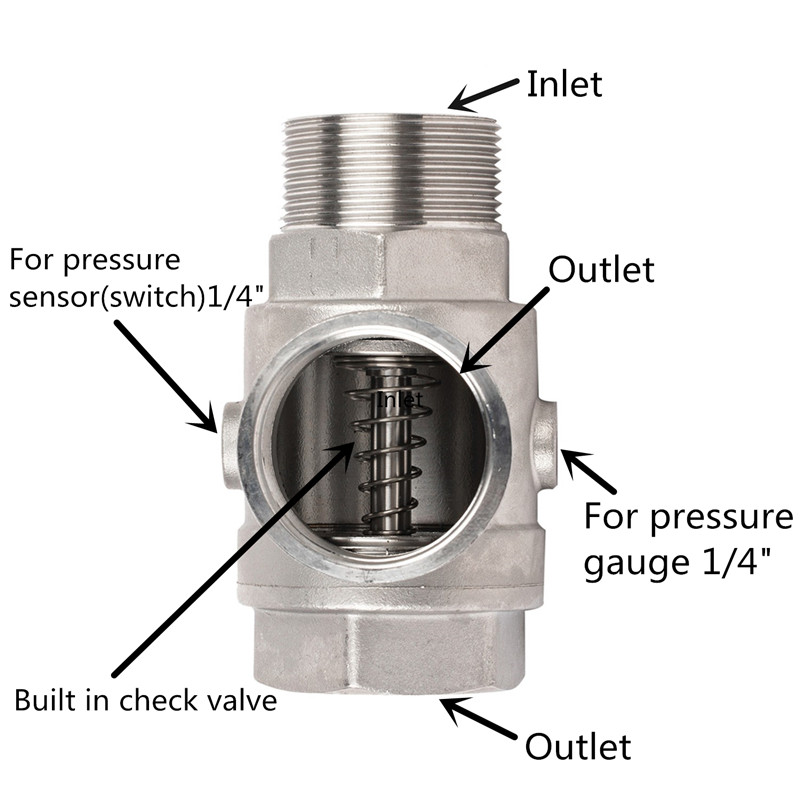

Gränssnittsbeskrivning

Femvägsbackventilen har 5 portar; Följande är en kort beskrivning av tillämpningen av varje hamn.

Huvuddelar Material

Kaross: Gjutet rostfritt stål ASTM A 351 CF8 / SS 304; Rostfritt stål ASTM A 351 CF8M / SS 316;

Skiva: Gjutet rostfritt stål ASTM A 351 CF8 / SS 304; Rostfritt stål ASTM A 351 CF8M / SS 316;

Stam: Rostfritt stål 304/316

Fjäder: Rostfritt stål 304/316

O-ring: Viton

Tekniska specifikationer

Nominell diameter: 1"~2" (DN25 till DN50)

Nominellt tryck: PN16 till PN25 (1,6 MPa ~ 2,5 MPa)

Arbetstemperatur: -20 ℃ till 232 ℃

Gängad standard:BSP(G),BSPT(Rc),NPT

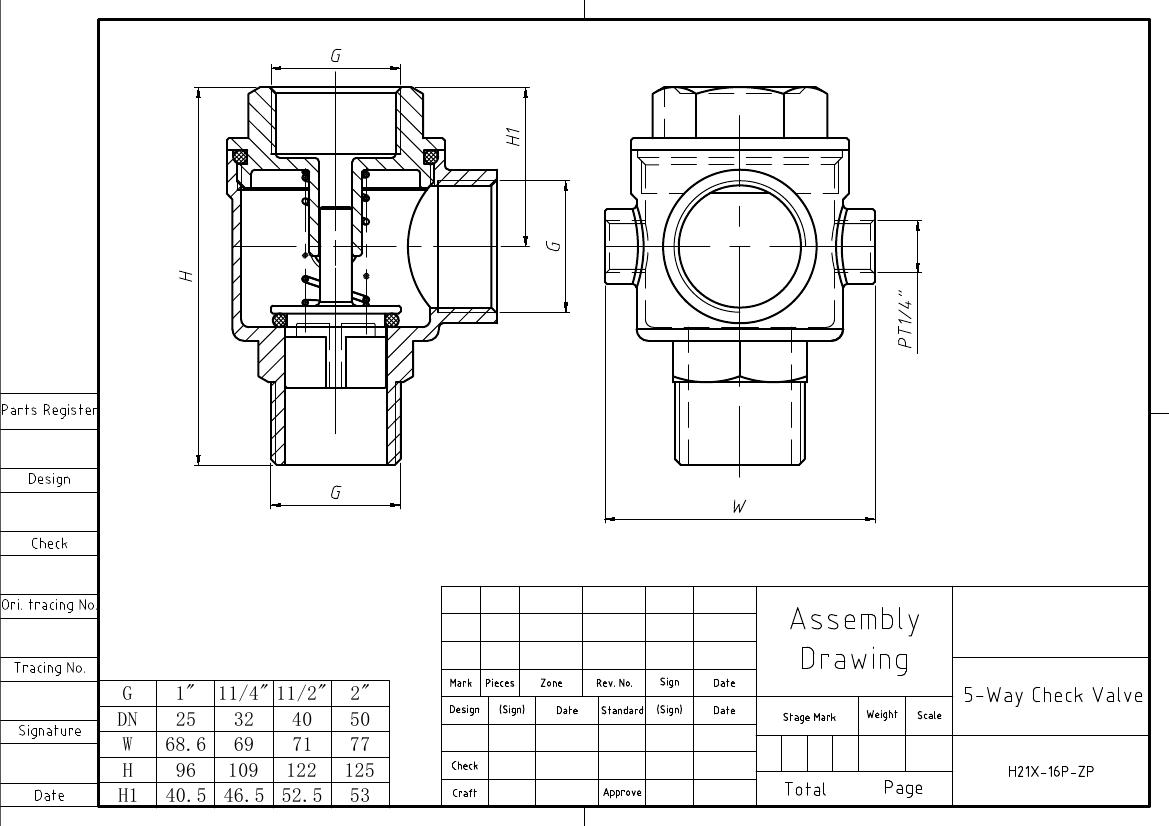

Ritning

Anpassning baserad på tillhandahållen design stöds.

Varför välja 5-vägs backventil i rostfritt stål?

Att välja en integrerad 5-vägs backventil i rostfritt stål är avgörande eftersom den systematiskt adresserarfyra centrala smärtpunkterav traditionella separata installationer, vilket möjliggör en merkompakt, pålitlig, ekonomisk och professionellvätskesystem design.

Integrerad design:Ett enda ventilhus ersätter alla separata komponenter, vilket sparar upp till 70 % av installationsutrymmet och resulterar i en ren och modulär pumpenhet eller utrustningsskåp.

Minimerade anslutningspunkter:Flera potentiella läckpunkter är integrerade i en enda ventilkropp genom precisionsbearbetning och testning, vilket avsevärt minskar risken för läckage vid källan.

Färdig att installera och lätt att underhålla:Alla funktionella anslutningar görs med en enda installation, vilket sparar minst 50 % av installationstiden. I händelse av fel behöver endast den enda integrerade ventilkroppen bytas ut, vilket resulterar i mycket effektivt underhåll.

Omfattande uppgradering med rostfritt stålmaterial:Korrosionsbeständig, höghållfast och mycket ren, den kan hantera krävande arbetsförhållanden som de i livsmedels-, kemikalie-, marin- och högtemperatursystemen, och uppgraderar ventilen från en allmän komponent till en högpresterande kritisk komponent.
