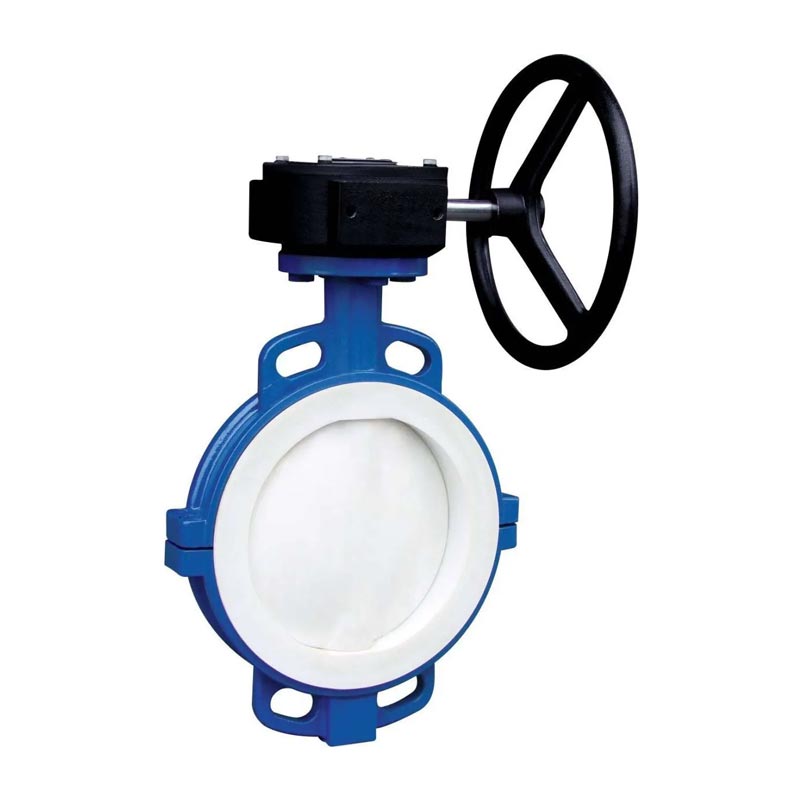

Den joepai hållbara maskutrustningen opererade u flänsfodrad fjärilsventil har en helt fodrad struktur och U -formad förstärkningsdesign, vilket gör Det är särskilt lämpligt för kemisk och frätande medietransport applikationer. Dess maskutrustningssystem används ofta i Global Industrial fluidkontrollsystem och är en säker, effektiv och ekonomisk ventil.

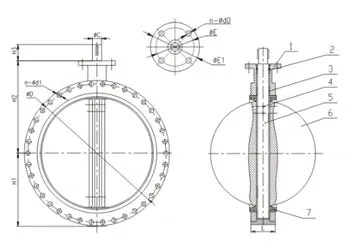

| INGA. | Delnamn | Material | Valfritt material |
|
|
| 1 | Kropp | FRÅN | CI, WCB, rostfritt stål | ||
| 2 | O ring | Nbr | EPDM, FKM | ||
| 3 | Bussning | Ptfe | |||
| 4 | Stift | ASTM A276 416 | 316, 17-4ph | ||
| 5 | Axel | ASTM A276 416 | 316, 17-4ph | ||
| 6 | Skiva | Pläterad duktil järn | ASTM A351 CF8/CF8M, B148 C954/C958 | ||
| 7 | Plats | Nbr | EPDM, FKM | ||
| STORLEK | L | EN 1092-2 PN10 | EN 1092-2 PN16 | H1 | H2 | H3 | Φc | ΦE1 | Φe | n-φd0 | ||
| Φd | n-φd1 | Φd | n-φd1 | |||||||||
| Dn100 | 52 | 180 | 8-F19 | 180 | 8-F19 | 110 | 200 | 32 | 16 | 90 | 70 | 4-10 |
| Dn125 | 56 | 210 | 8-F19 | 210 | 8-F19 | 125 | 213 | 32 | 19 | 90 | 70 | 4-10 |
| DN150 | 56 | 240 | 8-F23 | 240 | 8-F23 | 143 | 226 | 32 | 19 | 90 | 70 | 4-10 |
| DN200 | 60 | 295 | 8-F23 | 295 | 12-F23 | 170 | 260 | 37 | 22 | 125 | 102 | 4-12 |
| DN250 | 68 | 350 | 12-F23 | 355 | 12-F28 | 203 | 292 | 37 | 28 | 125 | 102 | 4-12 |
| DN300 | 78 | 400 | 12-F23 | 410 | 12-F28 | 242 | 337 | 37 | 32 | 125 | 102 | 4-12 |
| DN350 | 78 | 460 | 16-F23 | 470 | 16-f28 | 267 | 368 | 45 | 32 | 125 | 102 | 4-12 |
| DN400 | 102 | 515 | 16-f28 | 525 | 16-F31 | 297 | 400 | 51 | 33 | 175 | 140 | 4-18 |
| DN450 | 114 | 565 | 20-F28 | 585 | 20-F31 | 318 | 422 | 51 | 38 | 175 | 140 | 4-18 |
| DN500 | 127 | 620 | 20-F28 | 650 | 20-F34 | 348 | 480 | 64 | 41 | 175 | 140 | 4-18 |
| DN600 | 154 | 725 | 20-F31 | 770 | 20-F37 | 444 | 562 | 70 | 51 | 210 | 165 | 4-22 |
| DN700 | 165 | 840 | 24-F31 | 840 | 24-F37 | 505 | 624 | 66 | 63 | 300 | 254 | 8-18 |
| DN800 | 190 | 950 | 24-F34 | 950 | 24-F41 | 565 | 672 | 66 | 63 | 300 | 254 | 8-18 |
| Dn900 | 203 | 1050 | 28-F34 | 1050 | 28-F41 | 637 | 720 | 118 | 75 | 300 | 254 | 8-18 |
| DN1000 | 216 | 1160 | 28-F37 | 1170 | 28-F44 | 700 | 800 | 142 | 85 | 300 | 254 | 8-18 |
| DN1200 | 254 | 1380 | 32-F41 | 1390 | 32-F50 | 844 | 940 | 160 | 105 | 350 | 298 | 8-22 |
Fjärilsventiler har en enkel struktur, liten storlek, lätt vikt och relativt få komponenter. Endast ett fåtal viktiga delar kan bilda en fjärilsventil, vilket är mycket bekvämt att öppna. Välj bara omkopplaren till 90 grader. Fjärilsventiler har utmärkt kontroll över vätskor och kan öka eller minska flödet när som helst.
Ventiler har ett visst motstånd vid transport av vätska, och motståndet hos fjärilsventilerna kommer huvudsakligen från sig själva, till exempel tjockleken på fjärilsventilkroppen. Om du vill minska motståndet mot vätskor behöver du bara minska dess tjocklek.
Elastiska tätningar har nackdelen med att begränsas av temperaturen.
Applikationsintervallet för maskutrustningstyrd u flänsfodrad fjärilsventil är också relativt bred. Om det används för att kontrollera flödet måste olika typer och ventilkroppsstorlekar väljas eftersom fjärilsventiler är utformade för att vara lämpliga för ventiler med större diametrar. Ventilen används i stor utsträckning inte bara inom allmänna industrier som petroleum, gas, kemisk och vattenbehandling, utan också i kylvattensystem för termiska kraftverk.
