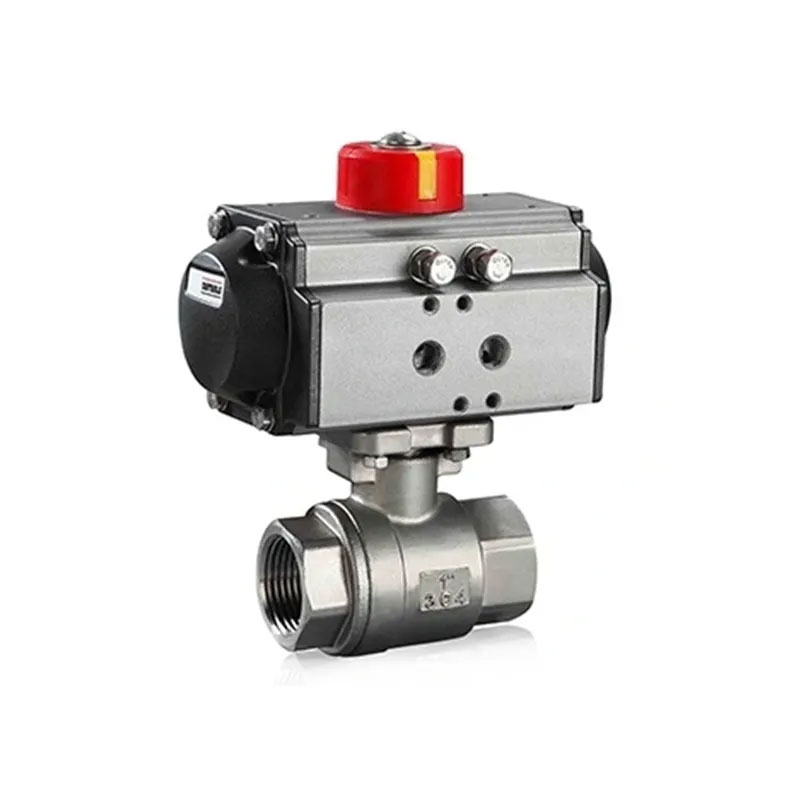

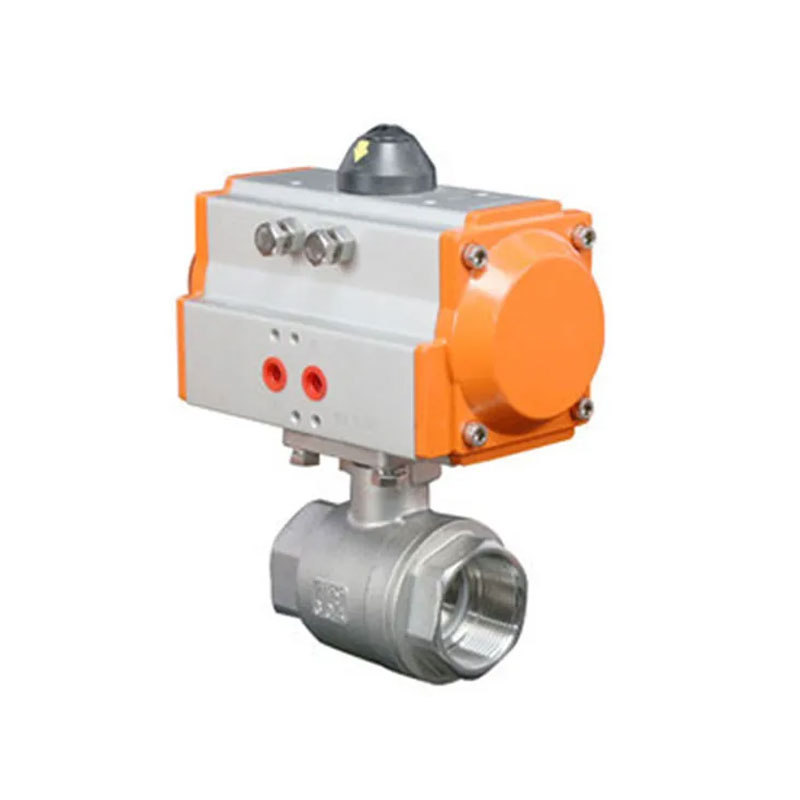

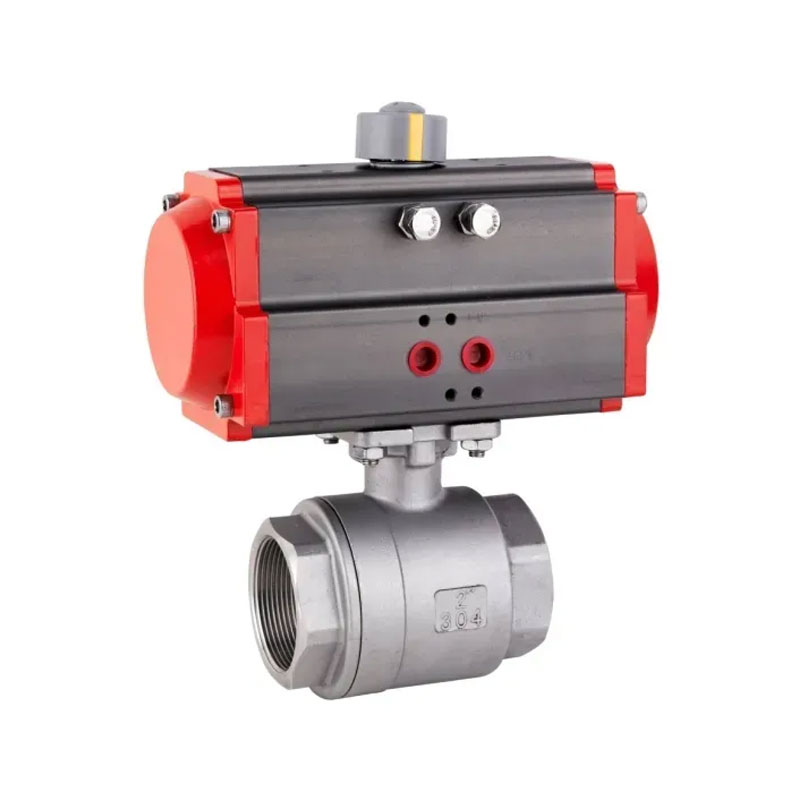

På Joepai är vi specialiserade på att tillhandahålla rostfritt stål gängade 2-PC Pneumatiska kulventiler som kombinerar tillförlitligheten hos rostfritt stål strukturer med bekvämligheten med pneumatisk enhet, utformad specifikt för automatisk vätskekontroll i olika industrisystem. Det är gängat Anslutningen gör installationen enkel och snabb, vilket gör den till en idealisk ventil för Rörledningssystem i branscher som kräver automatiseringskontroll, till exempel Kemi, vattenbehandling, HVAC, etc.
2 st strukturell design
full borrning
Produktspecifikationer: 114 "-3
Anti statisk strukturdesign
Arbetstryck: 1000psi
Utrustad med ISO5211 Direct Drive Device -plattform
Den gängade änden kan vara gjord av BSPT, NPT, DIN2999 Material
Trådstandard: NPT, BSPT, DIN259, DIN2999, ISO228 Klass A
Maxtryck: 1000psi (PN64) W.O.G
Temperaturområde: -20C ~ 232C
Lämpligt medium: Vatten, olja, luft och vissa frätande vätskor
Full port
ISO5211 Direkt monteringsdyna
Utblåsningssätt stam/full port
Låsenhet
Oeation: Manual eller ställdon
Investeringsbyggnad
Materialstandard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
· Lättindustri
· Mat och dryck
· Läkemedels-
· Olja och naturgas
· Metallurgi och luftseparation
· Massa och pappersframställning
· Vatten- och avloppsbehandling
· Kraftverk och kraftproduktionssystem
· Fina kemikalier
| 1 | Kropp | WCB/CF8M/CF8 | 8 | Förpackning | Ptfe |
| 2 | Lock | WCB/CF8M/CF8 | 9 | Körtel | SS304/SS |
| 3 | Plats | Ptfe | 10 | Hantera | SS304/SS |
| 4 | Boll | SS316/SS304/SS | 11 | Vårtvätt | SS304/SS |
| 5 | Stam | SS316/SS304/SS | 12 | Stammutter | SS304/SS |
| 6 | Packning | Ptfe | 13 | Låsning | SS304/SS |
| 7 | Tryckbricka | Ptfe | 14 | Plastskydd | Plast |
| NPS | Dn | D | L | H | H1 | Ra | RB | Ra | RB | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1: Typ av medium, temperatur, tryck.
2: Pneumatiska ställdonstyper: Dubbelverkande, enkelverkande.
3: Obligatoriska tillbehör: Solenoidventil, lokalisering, signalåterkoppling, luft
Källbehandling triad, manuell mekanism.
4: Den nödvändiga ventildiametern, tryck, körmetod, anslutningsmetod,
Strukturtyp och huvudkomponentmaterial i ventilen.
