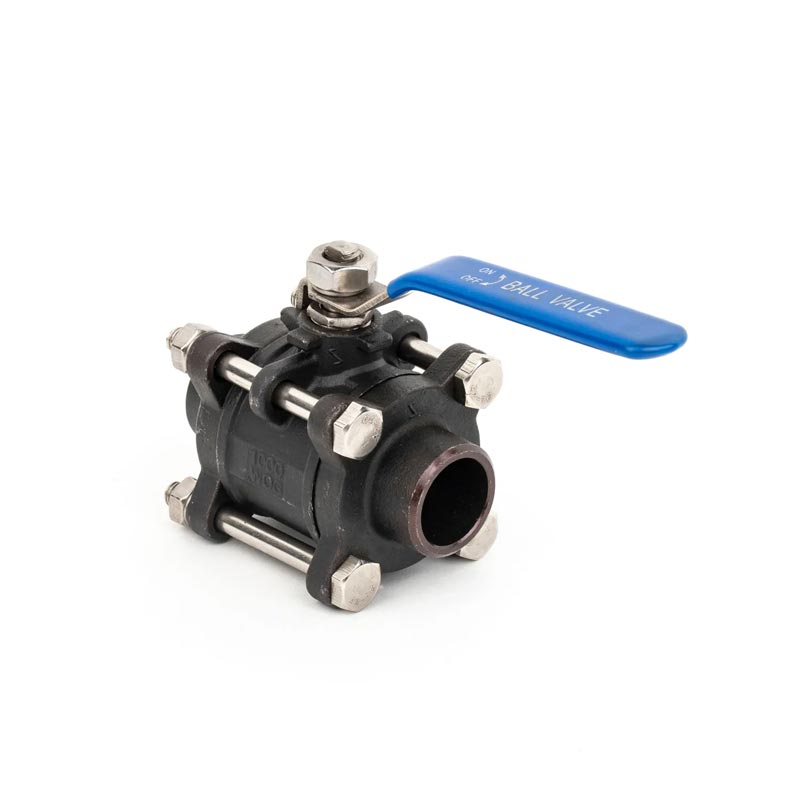

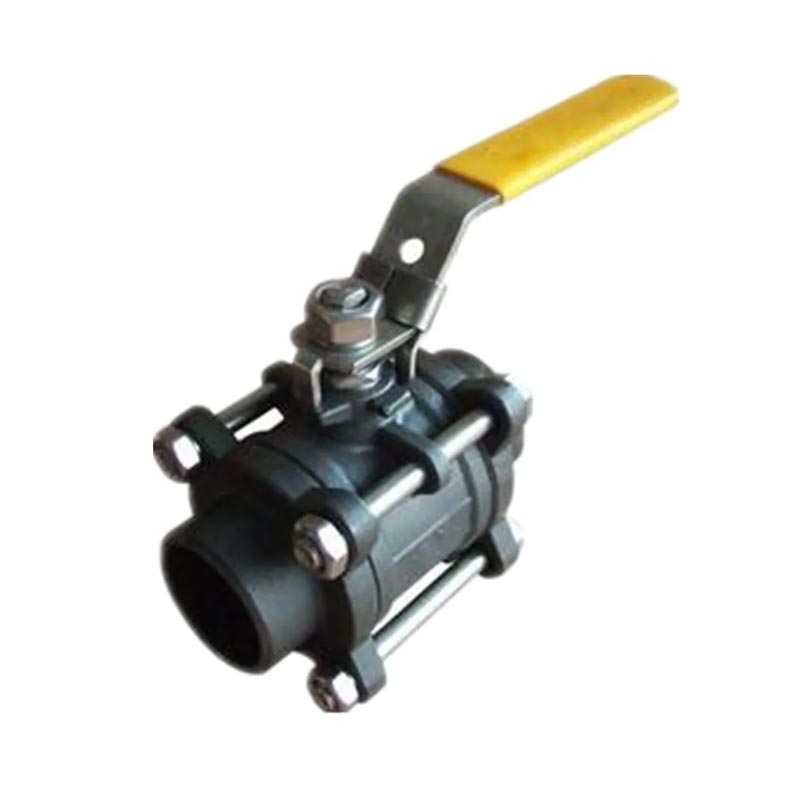

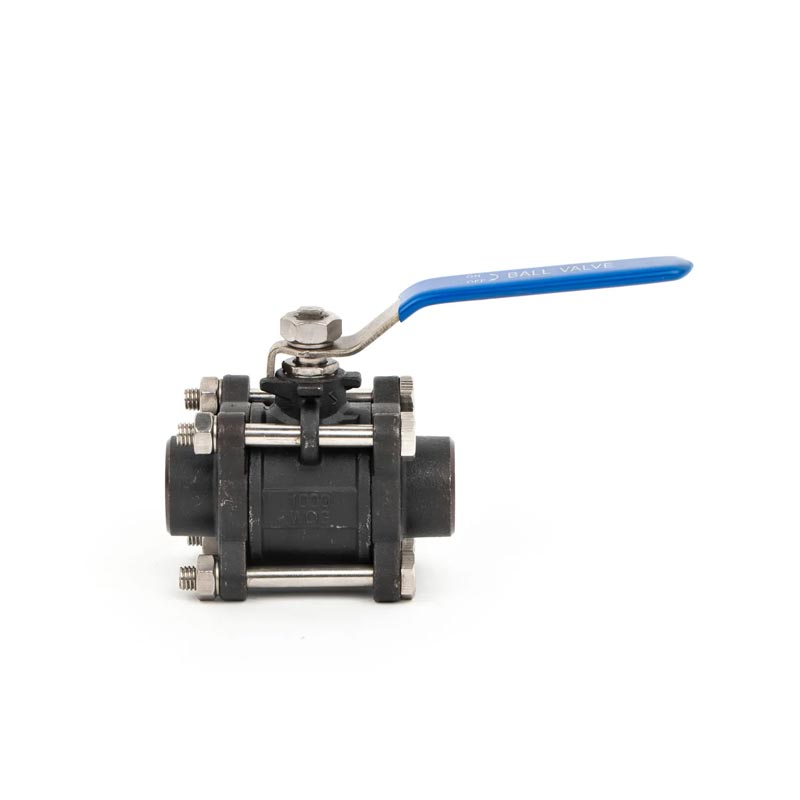

Joepai Carbon Steel 3-PC Welded Ends Ball Valve PN64 erbjuder överlägsen prestanda för högtrycksapplikationer, vilket ger hållbara och pålitliga Fluidkontroll inom industrier som olja och gas, kemisk bearbetning, kraft generation och vattenbehandling. Med sin robusta 3-delade design, svetsad slutar och brandsäker konstruktion är denna ventil konstruerad för att möta mest krävande krav. Välj Joepai för branschledande kvalitet, innovation och stöd.
Trådstandard: NPT, BSPT, DIN259, DIN2999, ISO228 Klass A
Maxtryck: 6.4MPA
Temperaturområde: -20c ~ 232C
Lämpligt medium: Vatten, olja, luft och vissa frätande vätskor
Utblåsningssätt stam/full port
Investeringsbyggnad
1000psi (PN64) W.O.G
Materialstandard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | LOCK | CF8M/CF8/WCB | 8 | STAM | SS316/SS304SS |
| 2 | Bultbricka | SS304/SS/SS316 | 9 | Tryckbricka | Ptfe |
| 3 | Hexmutter | SS304/SS/SS316 | 10 | FÖRPACKNING | Ptfe |
| 4 | BULT | SS304/SS/SS316 | 11 | KÖRTEL | SS304/SS |
| 5 | KROPP | CF8M/CF8/WCB | 12 | Vårtvätt | SS304/SS |
| 6 | PLATS | Ptfe | 14 | Stammutter | SS304/SS |
| 7 | BOLL | SS316/SS304/SS | 15 | Block endast reträtt | Ss |
| Dn | G | D | L | W | H1 | H2 | E1 | E2 | Ra | RB |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
För att förstå riktningen på rörledningen, mäta terrängens böljningar längs rörledningen och rörledningen är det nödvändigt att starta från startpunkten för rörledningen och sätta upp hela högen och ytterligare högar längs mittlinjen. Detta arbete kallas centerhögmätning och inställning. Kontrollen av kolstål 3-PC-svetsade ändar Bollventil PN64 kommer att göra att rörledningen går bättre.
Vi börjar från utgångspunkten och sätter en hög varje heltal enligt föreskrifter, som kallas en hel hög. Avståndet för hela högen kan bestämmas baserat på terrängens vågor och egenskaper. När terrängen oduleras kraftigt är avståndet mellan hela högen i allmänhet 20 m och 30 m; När terrängen är relativt platt kan avståndet ställas in på 50 m, men längden bör inte överstiga 50 m. Efter vår bearbetning kan kolstål 3-PC-svetsade ändar kulventil PN64 göra att rörledningen går bättre.
