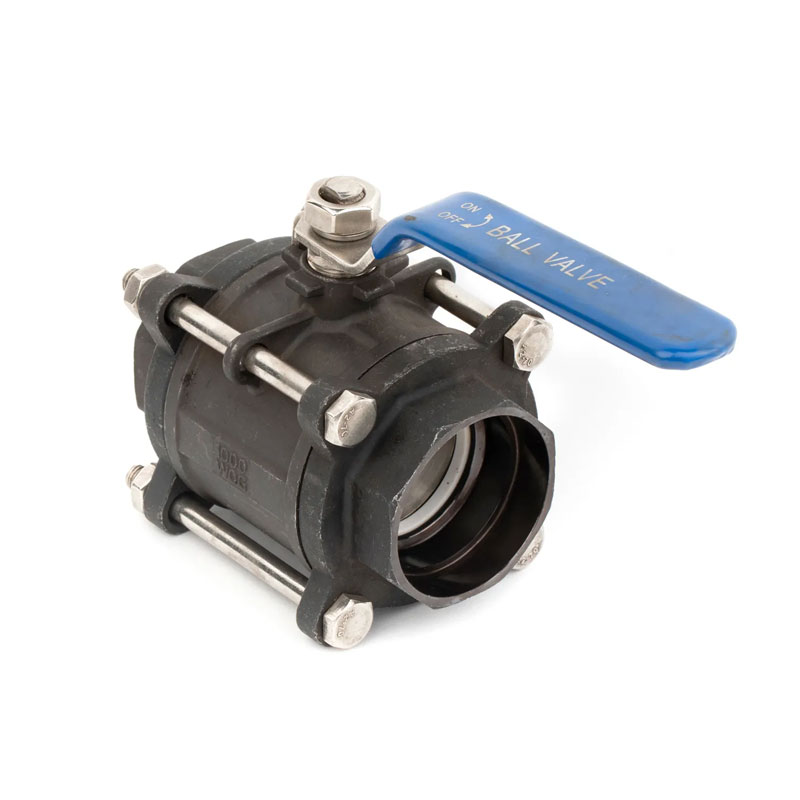

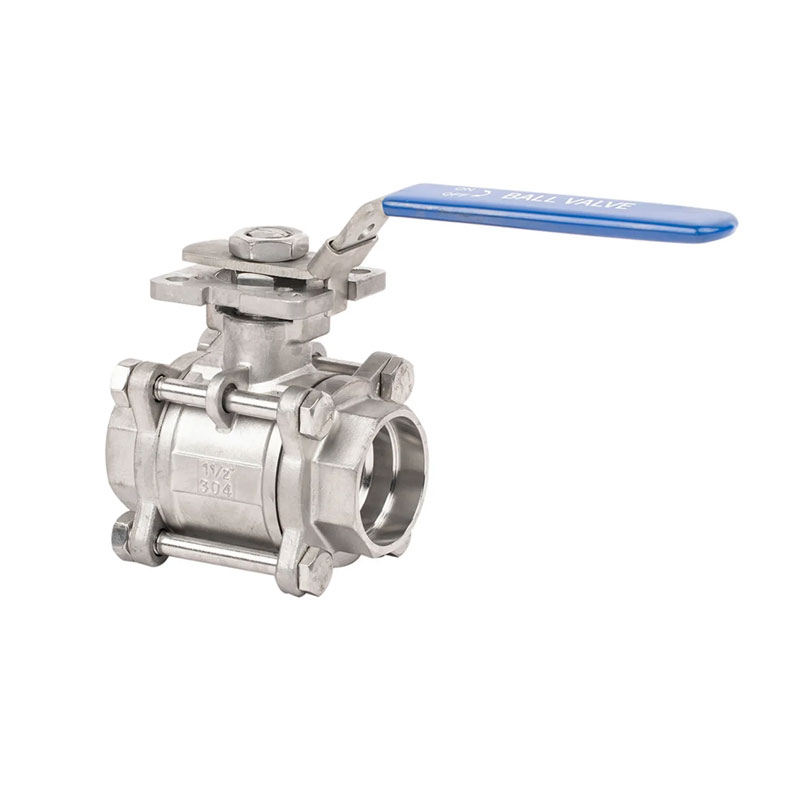

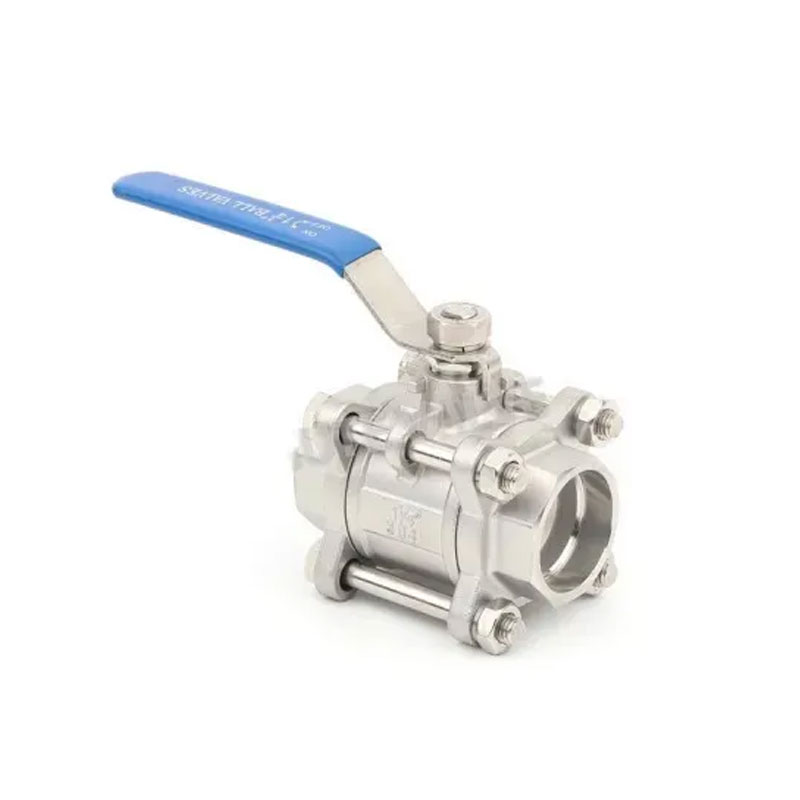

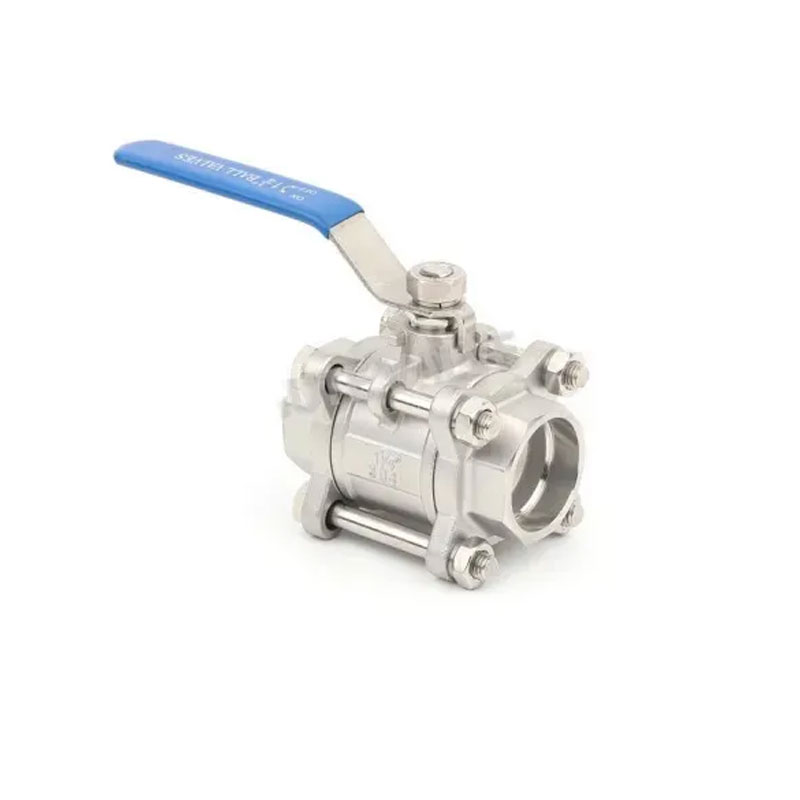

Joepai 3 -stycken Socket Weld Ball Ventiles Made in China är en relativt ny typ av kulventil som har några unika fördelar i sin struktur, till exempel friktionslös växling, låg tätning slitage och liten öppning och stängning vridmoment. Detta kan minska specifikationerna för det medföljande ställdonet. Utrustad med en elektrisk ställdon med flera svängar, kan uppnå justering och Tät skärning av mediet. Allmänt tillämpligt på arbetsförhållanden som petroleum, kemisk, urban vattenförsörjning och dränering som kräver strikt avgränsning.
Huvudfunktionerna hos 3 -stycken Socket Weld Ball Ventiles är deras kompakta Struktur, enkel drift och underhåll, lämplig för allmänt arbete Media som vatten, lösningsmedel, syror och naturgas samt för media med hårda arbetsförhållanden som syre, väteperoxid, metan, och eten. Ventilkroppen på en kulventil kan vara integrerad eller modulär.
| Parameter | Specifikation |
| Ventiltyp | 3 st socket svetskulventil |
| Storleksområde | 1/4 ” - 4” (DN8 - DN100) |
| Slutanslutning | Socket Weld (SW) |
| Tryckbetyg | 1000 våg / pn63 |
| Kroppsmaterial | Rostfritt stål CF8 / CF8M / kolstål WCB |
| Sittmaterial | Ptfe / rptfe / peek |
| Driftstyp | Manuell spak / pneumatisk ställdon / elektrisk ställdon |
| Standarder | ASME B16.11, API 598, ISO 5211 (valfri monteringsplatta) |
| Alternativ | Fire-Safe Design, ISO 5211 monteringsplatta, hålrumsfyllda säten (frivillig) |
| 1 | LOCK | CF8M/CF8/WCB | 9 | Tryckbricka | Ptfe |
| 2 | Bultbricka | SS304/SS/SS316 | 10 | FÖRPACKNING | Ptfe |
| 3 | Hexmutter | SS304/SS/SS316 | 11 | KÖRTEL | SS304/SS |
| 4 | BULT | SS304/SS/SS316 | 12 | Lokaliseringsbit | SS304/SS |
| 5 | KROPP | CF8M/CF8/WCB | 13 | HANTERA | SS304/SS |
| 6 | PLATS | Ptfe | 14 | Stammutter | SS304/SS |
| 7 | BOLL | SS316/SS304/SS | 15 | Plastskydd | PLAST |
| 8 | STAM | SS316/SS304/SS |
| Dn | G | D | L | W | H |
| 15 | 1/2 " | 15 | 70 | 105 | 54 |
| 20 | 3/4 " | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4 " | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2 " | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2 " | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 " | 100 | 220 | 251 | 180 |
