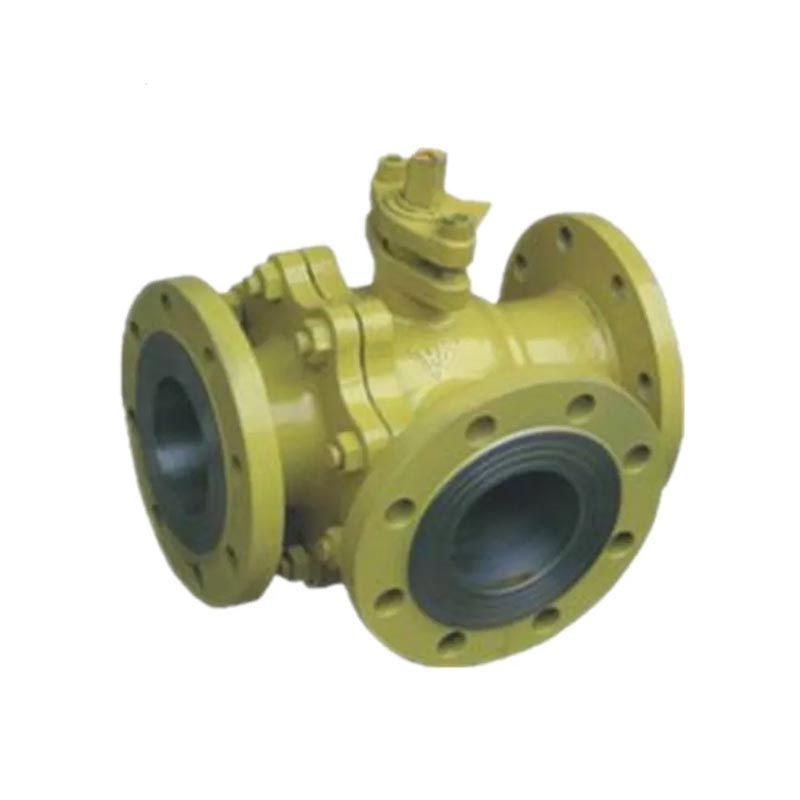

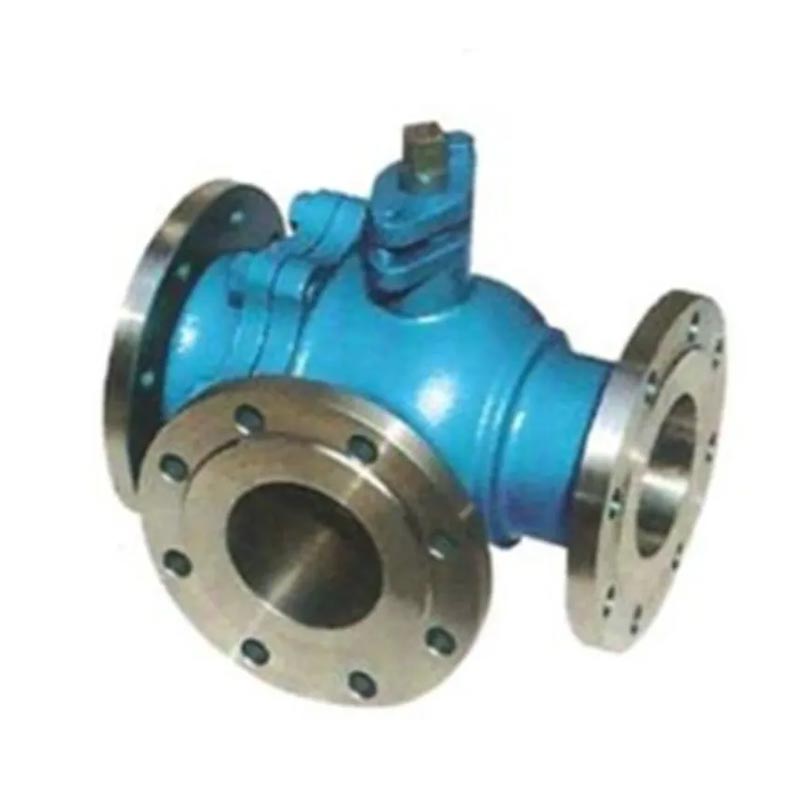

Joepai högkvalitativt kolstål flänsade trehögkulventil (WCB -material) är designad för industrisystem som kräver flerkanalsomkoppling eller sammanslagningsfunktioner. Det stöder T-formade eller L-formade kanalkonstruktioner och kan flexibelt kontrollera medias flödesriktning och flödeshastighet. Produkten uppfyller olika trycknivåer från PN16 till PN40 och använder standardflänsar för anslutning. Det används ofta i petroleum, kemisk, vattenförsörjning, Kraft- och processrörledningar för att uppnå effektiv vätskeomkoppling och system integration.

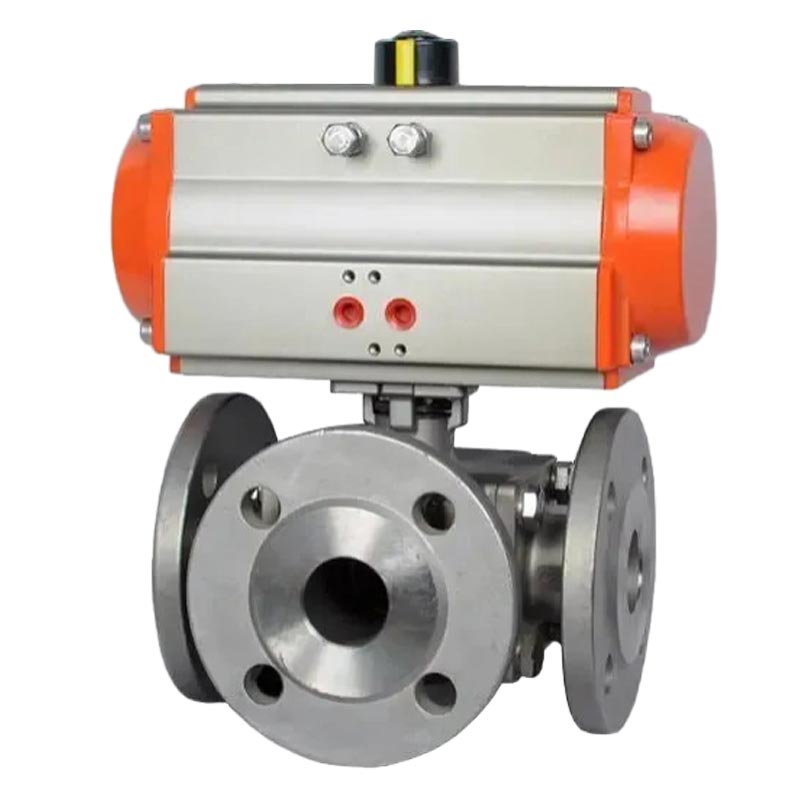

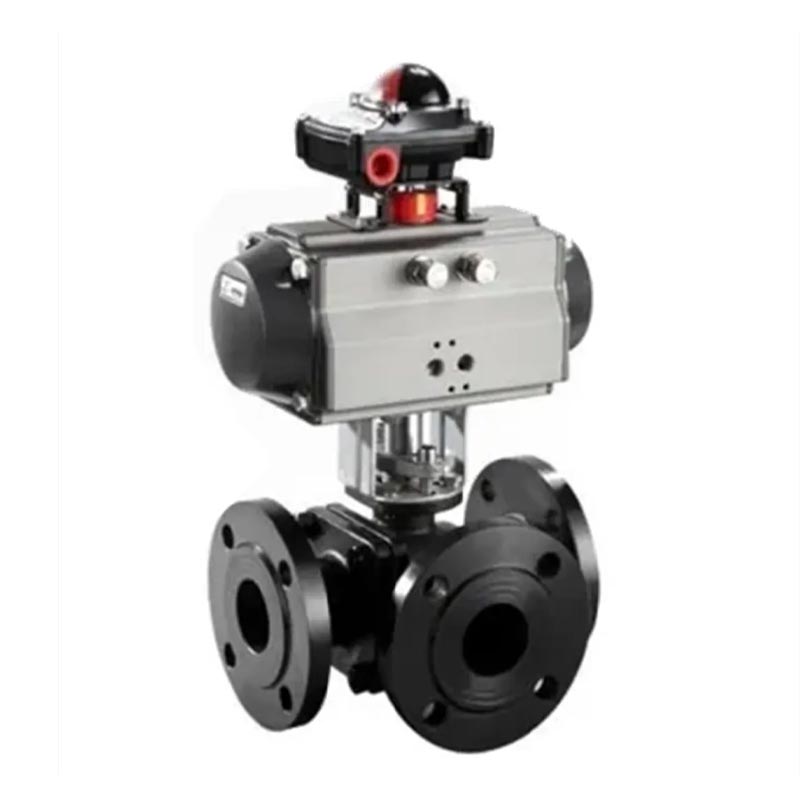

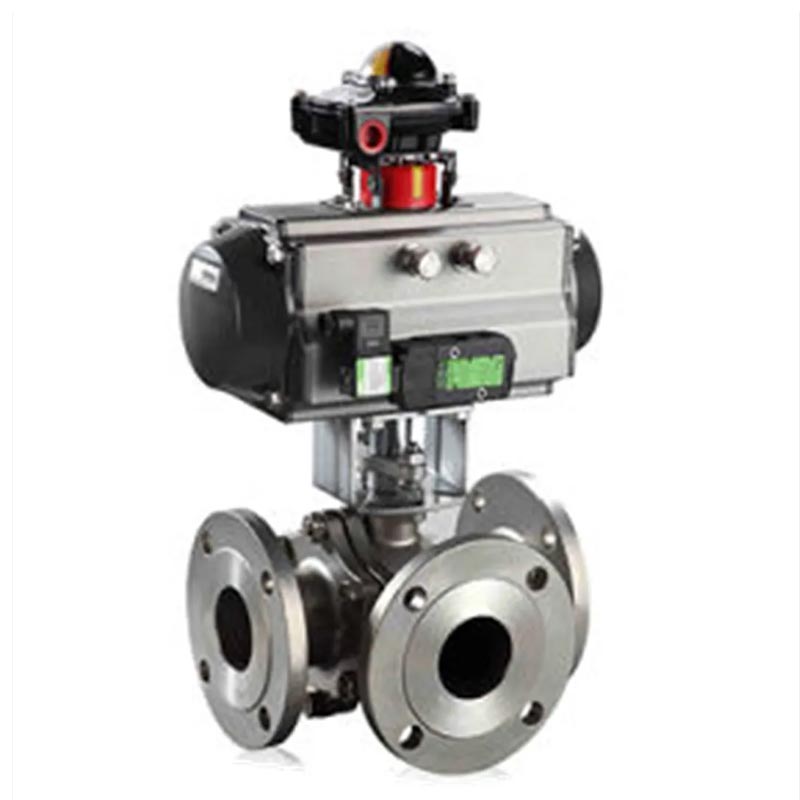

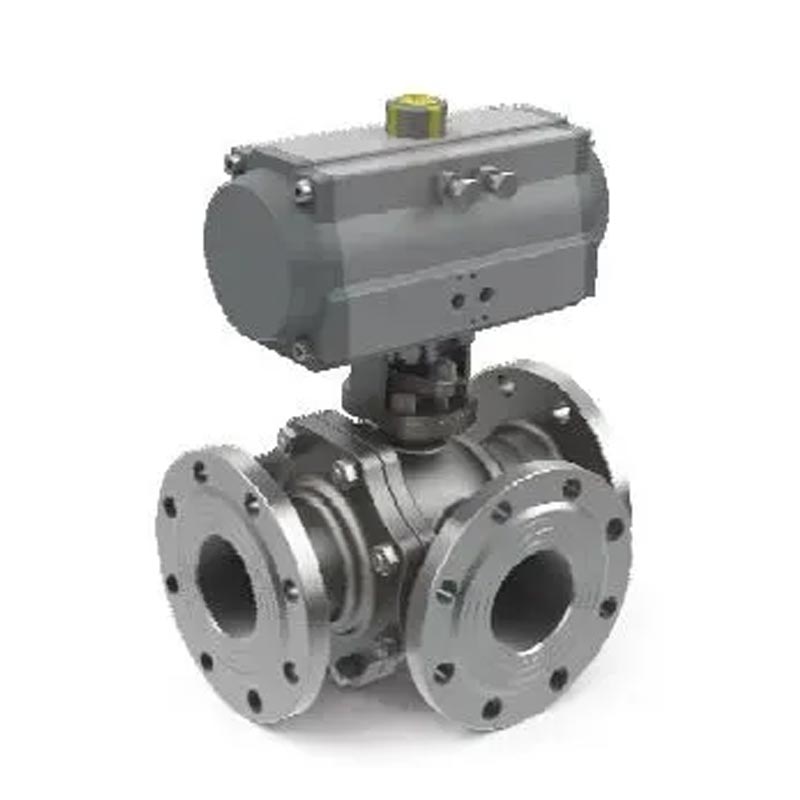

Kolstål flänsade trevägs kulventil med pneumatisk
Ställdon
1. Material kolstål/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. Storlek 1/2 '' ~ 8 '' (DN15 ~ DN200)
3.Certificate ISO9001
4. Port reducerad port
5. Arbetstryck 150 lb/pn16
6. Anslutning slutar RF flänsad
7. Arbetstemp. -20 ~ 300 ° C
8. Lämpligt medelvatten, naturgas, olja och lite frätande vätska
9. SEAL PTFE, RPTFE, PPL
10. Låsalternativ
11. Inspektion och testning enligt API598
Andra vi tillverkar också flänsskulventil, grindventil, jordavalver, kontrollera
Ventil, brandhydrantventil, boosterventil, helt svetsad kulventil & y
Sile., Etc.
| Form | Typ T, L trevägs kulventil |
| Inuti nominell diameter DN (mm) | DN15-DN300 |
| Nominell tryck | 1.6 2.5 4.0 Produkt |
| Flytande sortiment | Luft, vatten, gas, olja och petrokemiska produkter frätande medium |
| Arbetstemperatur | Hård tätning: -40 --300 Mjuk tätning: -40-180 |
| Utsläpp | 0 överensstämmer med Ansib16.104standard |
| Huvudmaterial | Ventilkropp: WCB 304 316 316L Spool: 304 316 316L |
| Sittform | Rostfritt stål rörlig hård tätning, Ptfe mjuk tätning |
| Ytförberedelse | Putsning |
| Mått | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Storlek | i | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | i | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | i | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | i | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | i | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| Wt (kg) | Rf/rtj | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| Bw | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Lämna ett läge för att ventilhandtaget ska rotera.
2. Kan inte användas för strypning.
Kulventiler med transmissionsmekanismer bör installeras upprätt.
Arbetsprincipen för en kolstål som flänsar trevägs kulventil är att rotera ventilen för att göra den öppen eller nära. Kulventilomkopplare är lätta, små i storlek, kan göras till stora diametrar, tillförlitliga vid tätning, enkel i struktur, lätt att underhålla, och tätningsytan och sfärisk yta är ofta i ett stängt tillstånd, som inte lätt eroderas av media. De används ofta i olika branscher.
Trevägs kulventiler används huvudsakligen i rörledningar för att avskärma, distribuera och ändra flödesriktningen för media.
Three Way Ball Valve är en relativt ny typ av kulsventil, som har några unika fördelar i sin struktur, såsom friktionslös öppning och stängning, låg tätningslitage och små öppnings- och stängningsmoment. Detta kan minska specifikationerna för det medföljande ställdonet.
Utrustad med ett elektriskt ställdon med flera svängar kan den uppnå justering och tät skärning av mediet. Viktigt tillämpligt på arbetsförhållanden som petroleum, kemisk, urban vattenförsörjning och dränering som kräver strikt avskärning.
