Rostfritt stål trevägs invändig gängad kulventil

Ventilhuset på JOEPAI rostfritt stål trevägs invändig gängad kulventil är tillverkad via precisionsgjutning av CF8 eller CF8M rostfritt stål.CF8-material (SS304): Lämpligt för media inklusive vatten, luft, samt svaga syror och svaga alkaliska lösningar.CF8M-material (SS316): Konstruerad för kemiska miljöer som innehåller mycket klorid och korrosiva havsvatten.

Den investeringsgjutna ventilkroppen på denna trevägskulventil har enhetlig väggtjocklek och överlägsen ytfinish, vilket effektivt eliminerar döda områden där media kan ansamlas. Det är ett idealiskt val för hygieniska arbetsförhållanden såsom rörledningar för farmaceutiskt renat vatten och livsmedelsgodkända rörsystem. Varje ventil genomgår skalhållfasthetstestning och täthetsinspektion före fabriksleverans, vilket garanterar noll externa läckagerisker även under högtrycksdriftsförhållanden.

Produktegenskaper

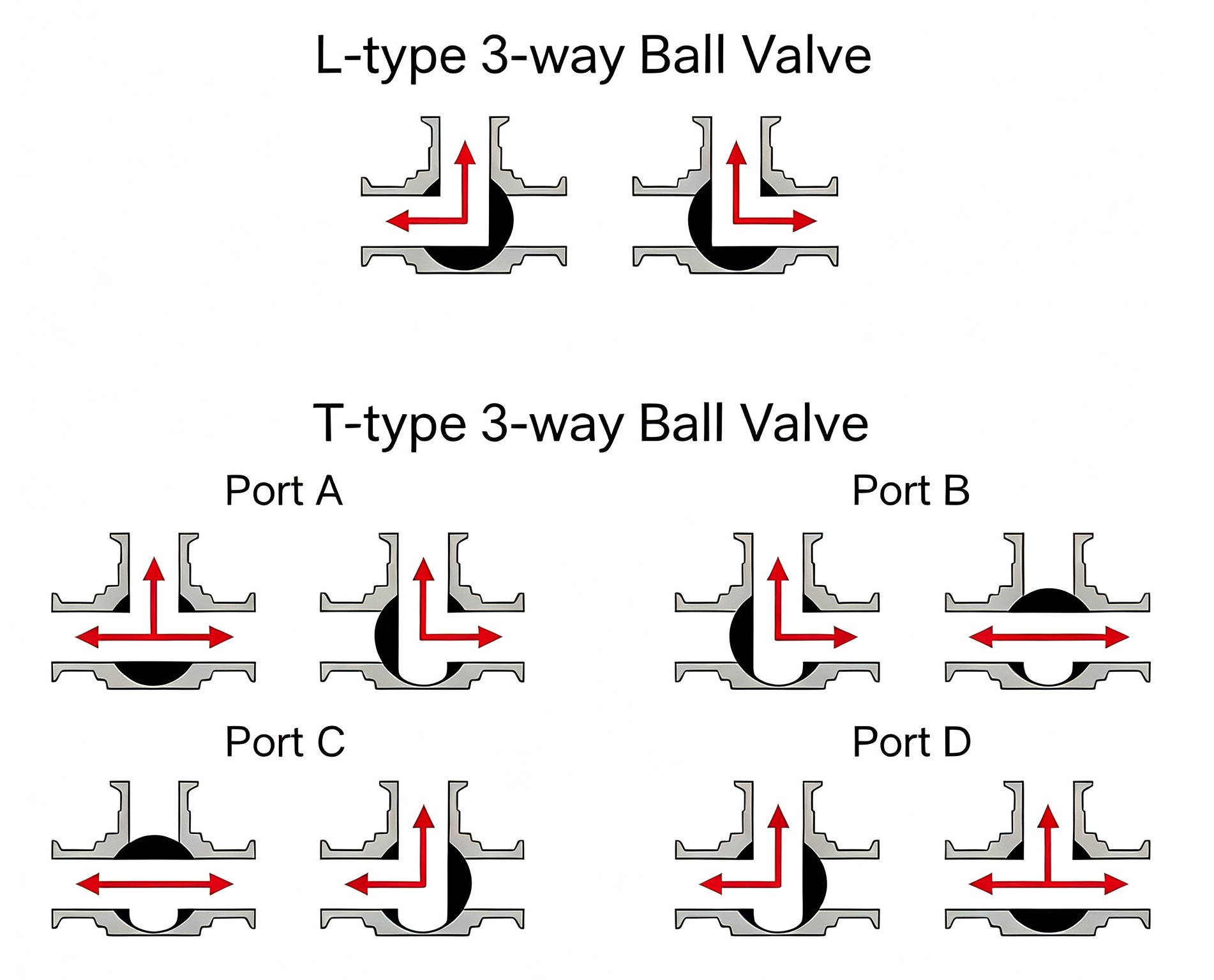

1.Denna trevägs invändiga kulventil i rostfritt stål är tillgänglig med L-port och T-port flödeskanaldesign. Båda versionerna fungerar med ett 90° roterande handtag och har tydliga flödesriktningsindikatorer.

L-Port trevägs kulventil: Möjliggör växling mellan ett inlopp och två uttag. Typiska applikationer inkluderar omkoppling av pumpbypass, omkoppling av provtagarens cirkulation online och alternerande drift av två filter. L-ports kulventiler är brett utplacerade på gasdistributionspaneler för snabb växling mellan huvud- och standby-gasförsörjning.

T-PortTrevägsKulventil: Stöder två arbetslägen: ett inlopp delat i två utlopp, eller två inlopp kombinerade till ett utlopp. Den passar omkoppling av tankfyllning/avlastning, alternerande cirkulation av varma och kalla medier i värmeväxlare och sammanslagning av dubbla matningsledningar före blandning. I kemiska doseringsskidor underlättar kulventiler med T-port alternerande injektion av två kemiska reagenser för att uppnå exakt dosering när de paras ihop med automatiska styrsystem.

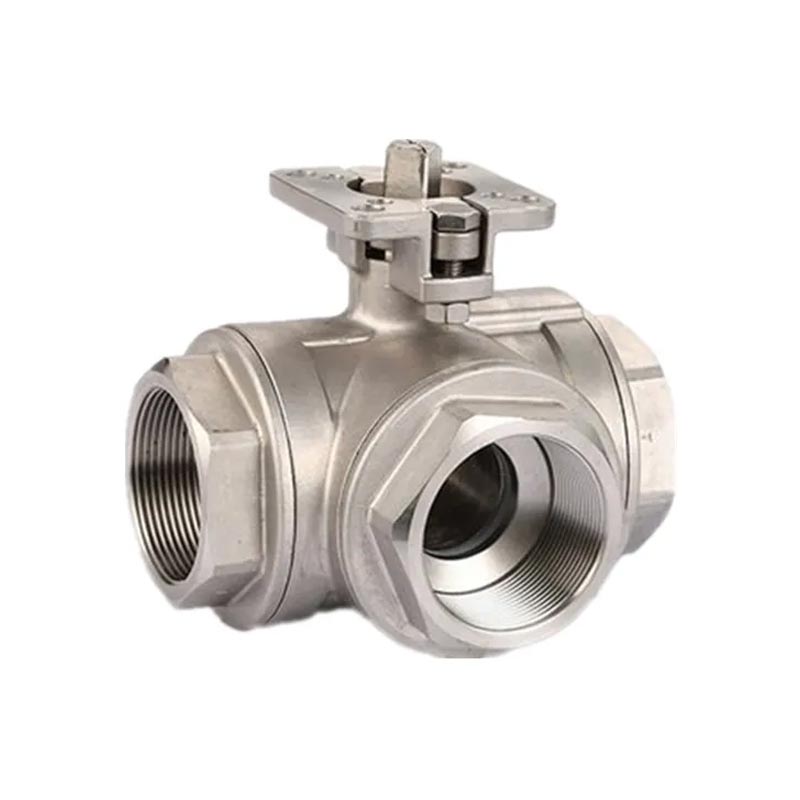

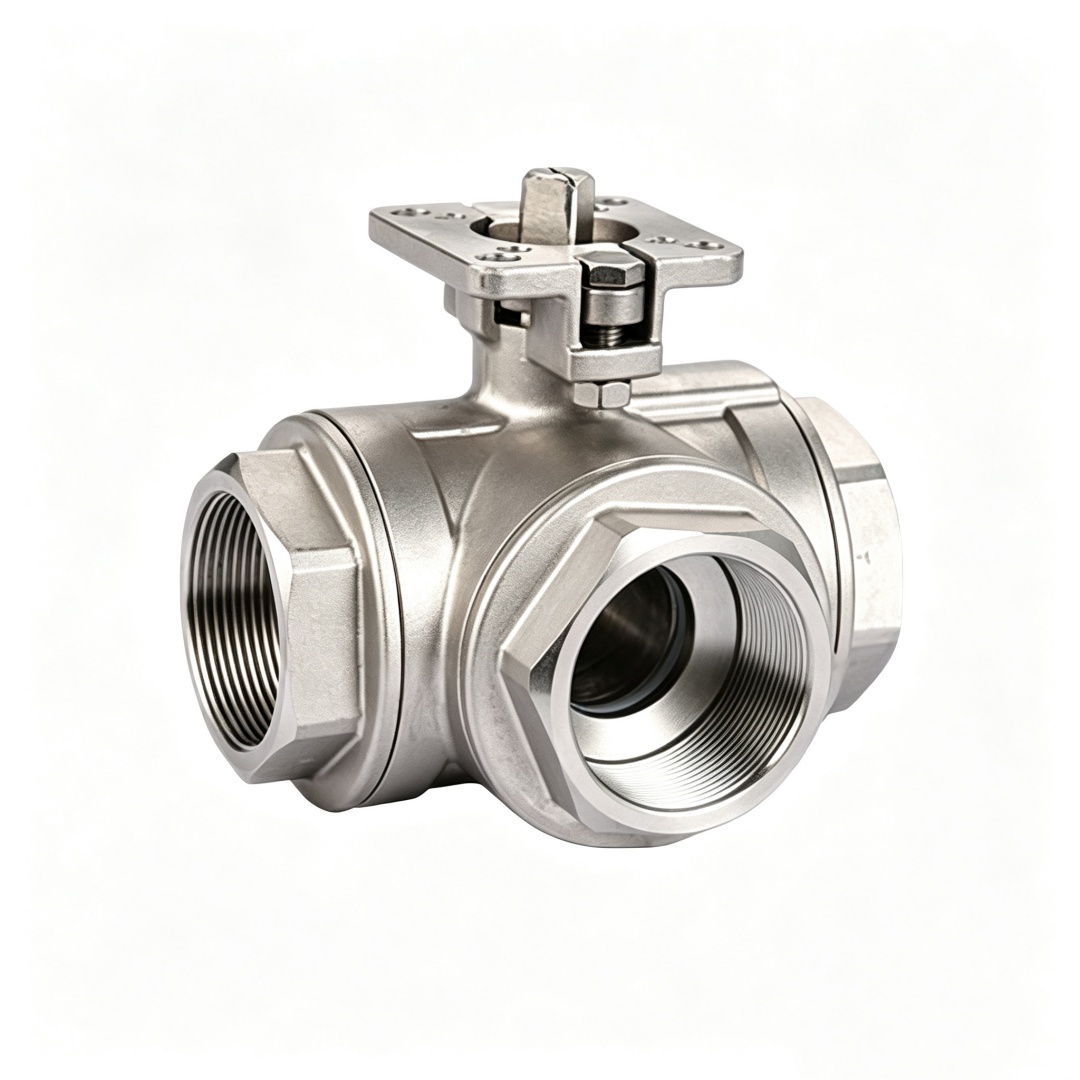

2. Toppen av denna trevägs invändiga kulventil av rostfritt stål antar enISO 5211 standard hög direktmonterad plattform. Flänsmåtten på monteringsplattan matchar perfekt dem för pneumatiska och elektriska ställdon. Ställdon kan monteras direkt utan extra fästen eller kopplingar, vilket drastiskt minskar installationstoleranserna och sparar installationsutrymme.

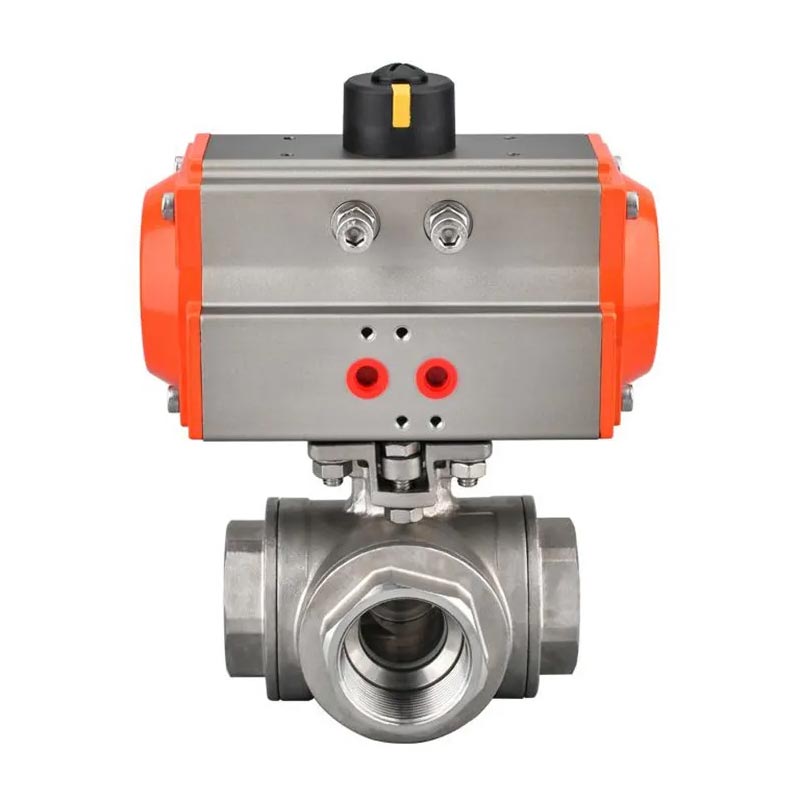

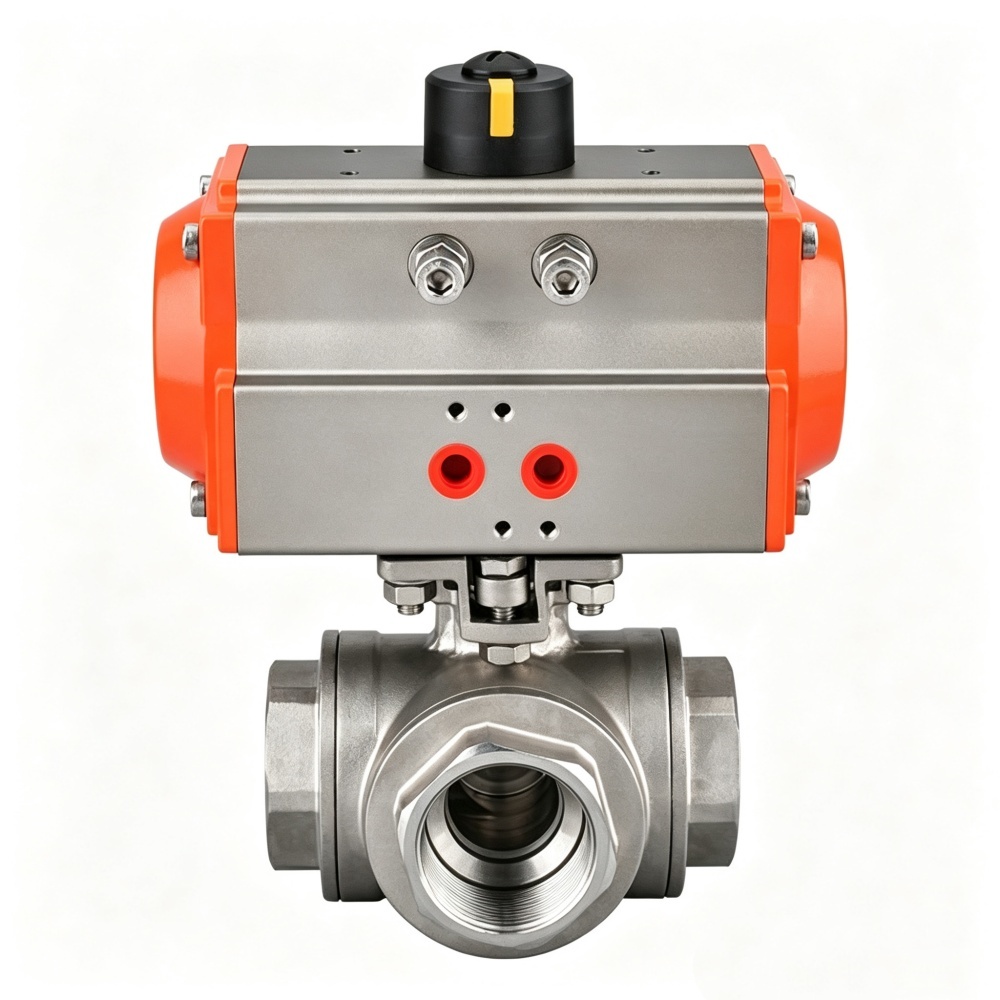

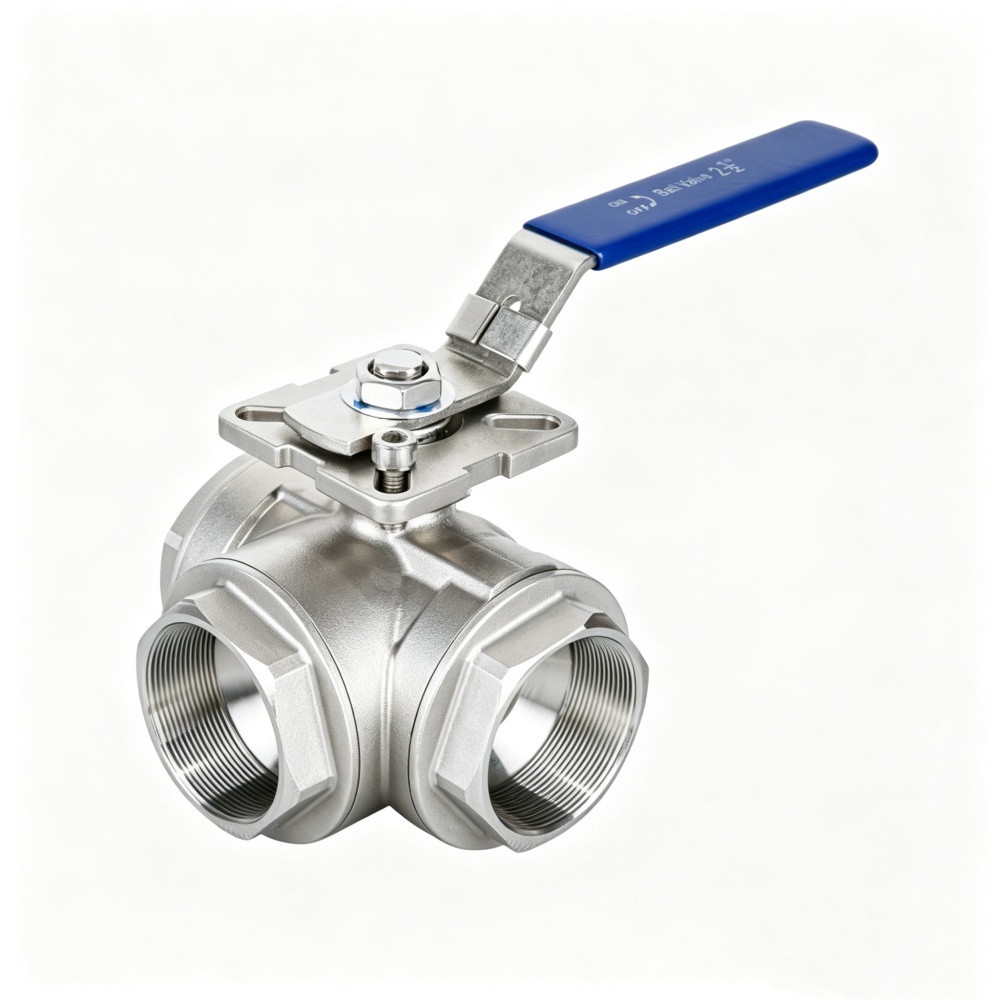

Ventilen kan styras manuellt via handtag, och kan även förses med pneumatiska eller elektriska ställdon som tillval för att realisera fjärrstyrning till/från.

Kvalitetssäkring & anpassad support

Alla ventiler genomgår lufttäthetstestning och gängnoggrannhetsverifiering innan de lämnar fabriken

Tillhandahålla materialcertifiering, måttritningar och installationsvägledning

Stöd global marknadscertifiering (CE/ISO/RoHS, etc.)

OEM/ODM/privata formanpassningstjänster är helt öppna för att möta behoven hos olika ingenjörsprojekt

FAQ

F: Vad är skillnaden mellan L-port och T-port i praktisk användning?

S: L-port växlar flöde mellan två uttag (vanligt för pumpbypass eller provtagare). T-porten tillåter flöde från ett inlopp att delas till två utlopp, eller slå samman två inlopp till ett utlopp – idealiskt för tankfyllning/-tömning eller dubbelsidig filter.

F: Kan den här ventilen hantera ånga?

S: PTFE-sitsen är klassad upp till 200°C – lämplig för mättad ånga. För överhettad ånga över 200°C, välj vår metalltäta version.

F: Vilka trådtyper finns tillgängliga?

A: NPT (USA), BSPT (Storbritannien/Australien), BSPP (Europa) och DIN2999 (Tyskland). Ange trådstandard vid beställning.

F: Är denna ventil lämplig för läkemedels-/livsmedelsapplikationer?

S: Ja – CF8M-kropp med PTFE-säten uppfyller sanitära krav. Ytterligare ytfinish (Ra ≤ 0,8μm) och passivering på begäran.
