Brandsprinklersystem Spårad signalspjällventil

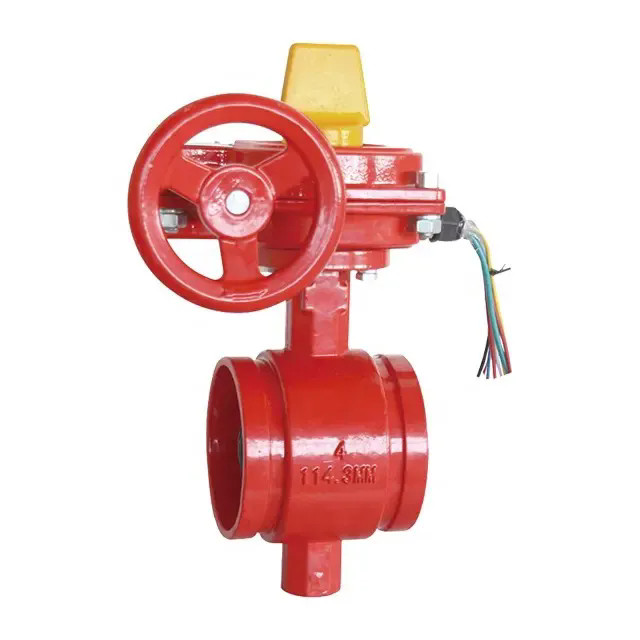

De räfflade beslagen för brandbekämpningssystem inkluderar en räfflad vridspjällsventil med ett växelmanöverdon och anti-manipulationsbrytare, JOEPAI:s räfflade signalspjällventil för brandsprinklersystem representerar ett betydande framsteg inom brandskyddsteknik, som kombinerar effektiv räfflade anslutningsdesign och en signalväxellåda. Ventilen är helt öppen eller stängd när skivan vrids ett kvarts varv. Den spårade signalspjällventilen är en spårad klämanslutningsventil designad helt utifrån principen om symmetri. Den är symmetrisk i den axiella mittlinjen, radiellt mittlinjen, tvåvägs fulltryckstätning, med en signalanordning, som kan ge ventilen verkan. Det används huvudsakligen i olika rörledningar för vattenförsörjning och dränering, byggnadsbrandskydd och andra system, särskilt i armaturer för brandskyddssystem, för att avbryta och justera flödet av mediet.

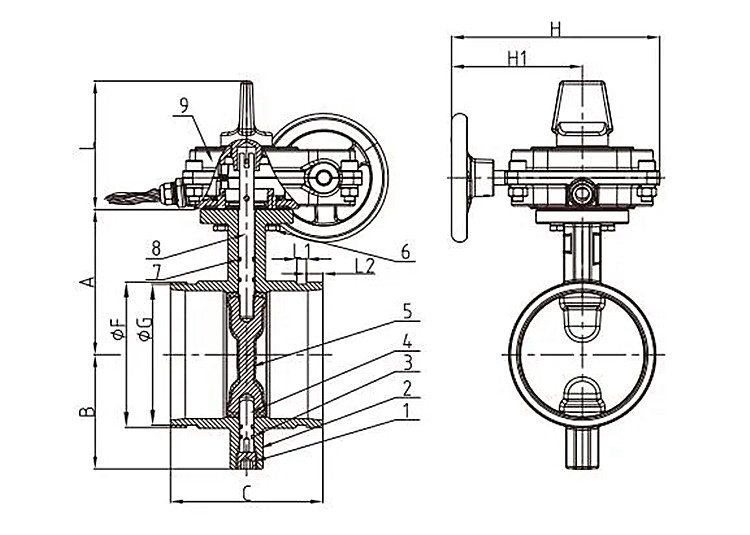

Huvuddel och material

Tekniska funktioner

Överensstämmer med: ANSI / AWWA C606 Standard Clear Waterway design

Anslutningar: Räfflade ändar, lätt att installera och byta ut

Stor effektiv cirkulationsyta och lägre vätskemotstånd

Snabb öppning och stängning, bra justeringsprestanda

Litet öppnings- och stängningsmoment, vilket är arbetsbesparande.

Storlekar: 2", 2½", 3", 4", 5",  6", 8", 10", 12"

Maximalt arbetstryck: 21 BAR / 300 PSI (Maximalt testtryck: 600 PSI) överensstämmer med UL1091 & ULC/ORD-C1091 & FM klass 1112. Maximal arbetstemperatur: -20°C till 80°C

Designstandard: API 609

Användning: Inomhus och utomhusbruk

Epoxibelagd interiör och exteriör av Electrostatic Spray  överensstämmer med AWWA C550

Sätesskiva Fjädrande EPDM-beläggning

Fabriksinstallerad övervakande sabotagebrytare

Toppflänsstandard ISO5211 / 1

Design och material kan ändras utan föregående meddelande

Tekniska specifikationer och designfunktioner

Brandsprinklersystemets spårade signalspjällventil använder räfflade anslutningar som är kompatibla med standardkopplingssystem, vilket avsevärt minskar installationstiden jämfört med traditionella flänsförsedda eller gängade anslutningar. Tillgängliga i storlekar från DN50 till DN300 (2" till 12"), håller signalspjällventilerna tryckklasser på PN16, lämpliga för de flesta brandsprinklersystemskrav. De spårförsedda vridspjällsventilerna fungerar effektivt inom temperaturparametrar på -10°C till 120°C, för att tillgodose olika miljöförhållanden som förekommer i brandskyddsapplikationer. En brandfjärilsventil består huvudsakligen av en skiva, spindel, tätningsring och hus. En teleskopisk packning är placerad mellan spindeln och skivan för att effektivt mildra slitage under ventilöppning och stängning.

Applikationsscenarier och installationsguide

Brandsprinklersystemets spårade signalspjällventil tjänar viktiga funktioner i olika brandsprinklersystemkonfigurationer där tillförlitlig flödeskontroll och positionsverifiering är avgörande. Innan du använder en brandfjärilsventil, ta bort eventuellt skräp för att säkerställa korrekt öppning och flödeskontroll. Operatörer bör vara uppmärksamma på ventilens öppnings- och stängningsriktning, vanligtvis markerad med "öppen" och "stängd". Öppen anger medurs rotation, medan stäng anger moturs rotation. När du stänger en vridspjällsventil, var särskilt noga med att inte vrida ventilen för hårt för att undvika att bryta stammen och orsaka onödig skada. När du använder en brandfjärilsventil måste du vara uppmärksam på ett antal försiktighetsåtgärder. Först, innan användning, kontrollera att brandvattenkällan och rörledningarna är ordentligt fria. För det andra, när du släcker en brand, var särskilt uppmärksam på öppning och stängning av ventilen för att undvika överdrivet vatteninflöde och otillräckligt vattenutflöde, vilket kan påverka brandbekämpningseffekten. Slutligen måste brandfjärilsventiler inspekteras regelbundet för att säkerställa korrekt funktion.

Korrekt installation kräver noggrann planering och utförande för att säkerställa optimal prestanda och tillförlitlig signalöverföring. Brandskyddsingenjörer rekommenderar att de spårade signalspjällventilerna installeras med tillräckligt spelrum för drift och underhållsåtkomst till både ventilmekanismen och elektriska anslutningar. Brandsprinklerventilerna bör stödjas oberoende nära de räfflade anslutningarna för att förhindra överföring av påkänningar till ventilkroppen. Installationsteam måste verifiera korrekt inriktning mot anslutningsrör och säkerställa att elektriska anslutningar är ordentligt tätade och skyddade från miljöfaktorer. Signalfjärilsventilerna kräver korrekt ledningsdragning till brandlarmscentraler enligt tillverkarens specifikationer och lokala elektriska koder. Regelbundna underhållsprotokoll för dessa räfflade vridspjällsventiler inkluderar kvartalsvisa visuella inspektioner, årliga driftstester och verifiering av signalöverföringens noggrannhet för att säkerställa kontinuerlig systemtillförlitlighet.

Underhåll och skötsel

För att säkerställa normal drift av brandfjärilsventilen är det viktigt att utföra regelbundna inspektioner och underhåll. Vid inspektion bör särskild uppmärksamhet ägnas åt ventilsätets och tätningsringens tillstånd. Om någon skada eller slitage upptäcks på ventilsätet eller tätningsringen, måste de omedelbart bytas ut. För att förhindra rost och korrosion, applicera rostskyddsolja eller fotogen om brandfjärilsventilen förblir oanvänd under en längre period. Efter långtidsförvaring bör ventilen manövreras med jämna mellanrum för att förhindra att den fastnar eller svårigheter att öppna.
