Duktilt järn Brandbekämpningssignal fjärilsventil

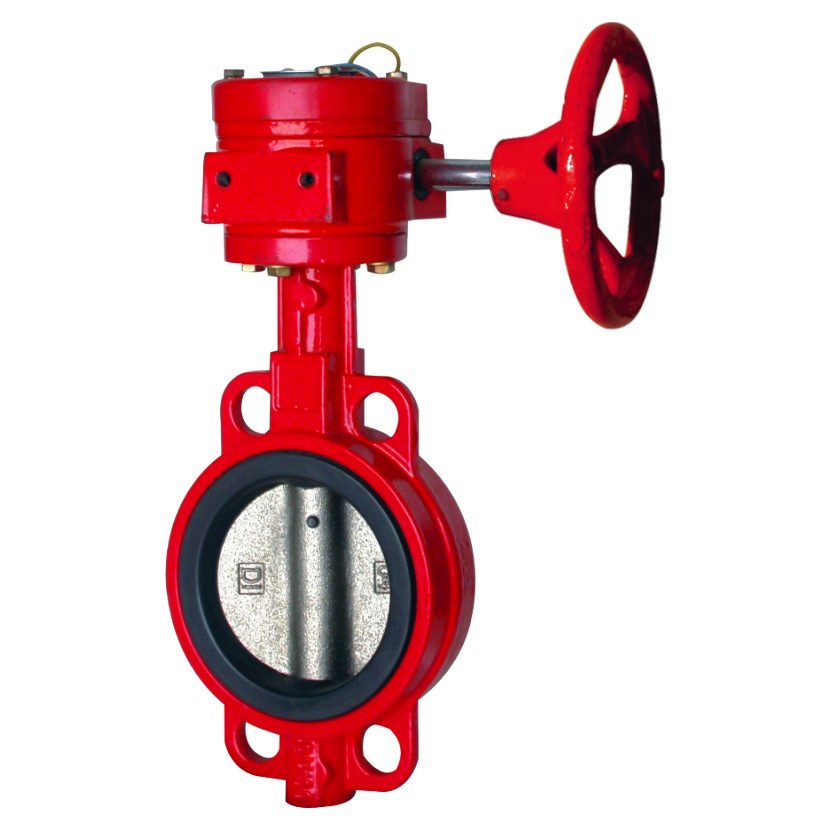

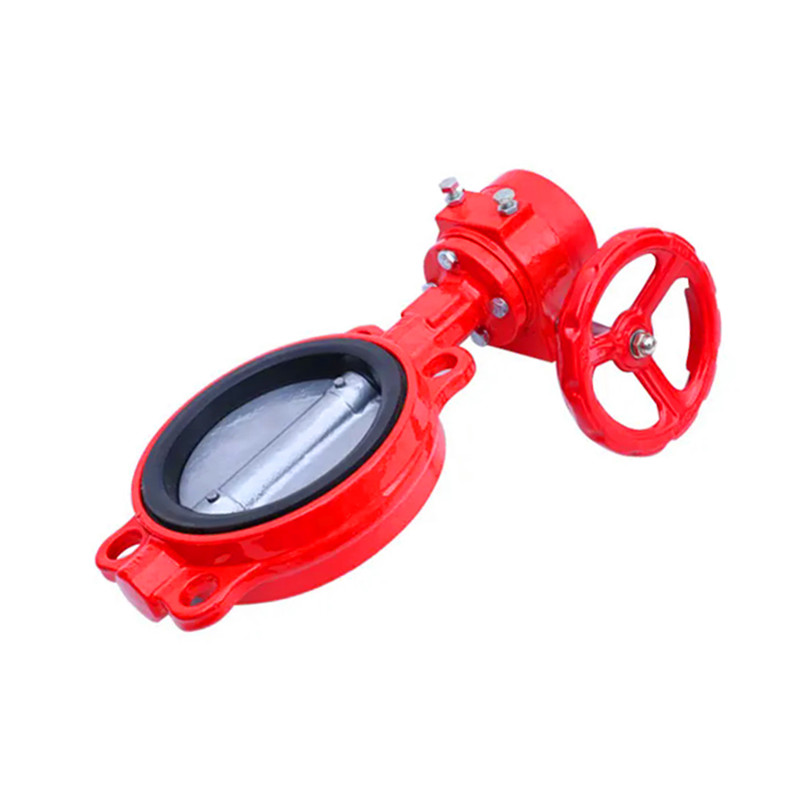

JOEPAI Ductile Iron Fire Fighting Signal Butterfly Valve representerar integrationen av traditionell flödeskontrollteknik med moderna övervakningsmöjligheter för omfattande brandskyddssystem. Dessa brandbekämpningssignalfjärilsventiler har en robust segjärnskonstruktion med överlägsen korrosionsbeständighet, vilket gör signalfjärilsventilerna lämpliga för krävande applikationer i olika miljöförhållanden. Ventilerna i segjärn har en avancerad elektrisk signaleringsanordning som ger ventilpositionsstatus i realtid till centrala brandkontrollpaneler, vilket säkerställer omedelbar systemövervakning och verifiering. Designade med en kompakt profil och lätt konstruktion, de brandbekämpande fjärilsventilerna underlättar enkel installation samtidigt som de bibehåller exceptionell hållbarhet och lång livslängd. Den innovativa designen av dessa signalspjällventiler kombinerar pålitlig prestanda med intelligenta övervakningsmöjligheter, vilket skapar en optimal lösning för moderna brandskyddskrav.

Drag

1. Liten storlek och låg vikt gör det enkelt att installera och underhålla. Den kan också installeras där det behövs;

2. Enkel och kompakt konstruktion, snabb 90 graders on-off-drift;

3.Minimerat arbetsmoment, energibesparing;

4.Utmärkt regleringsprestanda och lång livslängd;

5. Kan användas för olika medium;

6. Kan användas som en konditionerings- och avstängningsanordning på en mängd olika frätande, icke-frätande gas-, flytande, halvflytande och fasta pulverledningar och kärl;

7. Det är lämpligt för system som petroleum, kemisk industri, livsmedel, medicin, papperstillverkning, vattenförsörjning och så vidare;

8. Flödeskurva som tenderar till rak linje, utmärkt regleringsprestanda.

Huvudsakliga tekniska data

Storlek: DN50-DN300 (2"-12")

Nominellt tryck: PN1,0-1,6MPa

Arbetstemperatur: 15-150°C

Medium: Färskvatten, avlopp, havsvatten, luft, ånga, mat, köttbullar, etc.

Mikrobrytarkapacitet: AC, 220V, 1A; DC, 30V, 0,5A

Tillgängligt material: segjärn, gjutjärn, rostfritt stål, kolstål, aluminiumbrons

Tryck och temperatur

arbetstryck	PN10, PN16
provtryck	skal: 1,5 gånger nominellt tryck säte: 1,1 gånger märktryck
arbetstemperatur	-10 °C till 80 °C (NBR) -10 °C till 120 °C (EPDM)
lämpligt medium	vatten, olja och gas

Huvudmateriallista

delar	material
kropp	gjutjärn, segjärn,
plats	EPDM, NBR, VITON, PTFE
skiva	nickel segjärn, AI brons, rostfritt stål
stam	kolstål, rostfritt stål
bussning	PTFE
"O"-ring	PTFE
stift	rostfritt stål
nyckel	rostfritt stål

 Executive Standard:

Designstandard	EN 593 , MSS SP67 API 609 BS5155
Inspektion och test	API 598 ISO 5208 EN 12266
Slut Standard	ANSI B16.1 CL. 125LB & B16.5 CL. 150 LB AS 2129 Tabell D & E   BS 10 Tabell D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150 LB  AWWAC207 SABS 1123 Tabell 1000/3 & Tabell 1600/3
Ansikte mot ansikte	ISO 5752 , EN 558 , MSS SP67 och API 609  DIN3202
Toppfläns	ISO 5211
