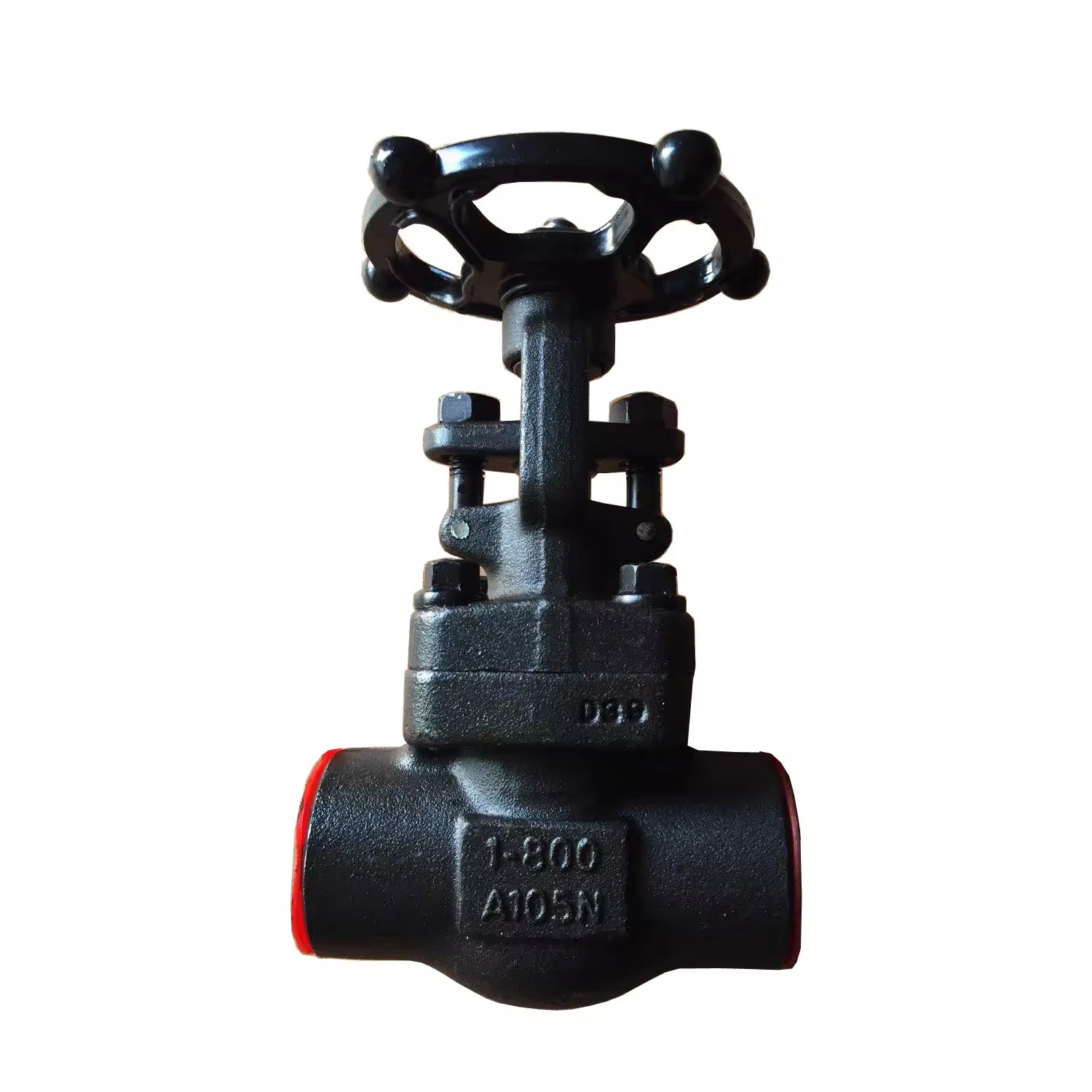

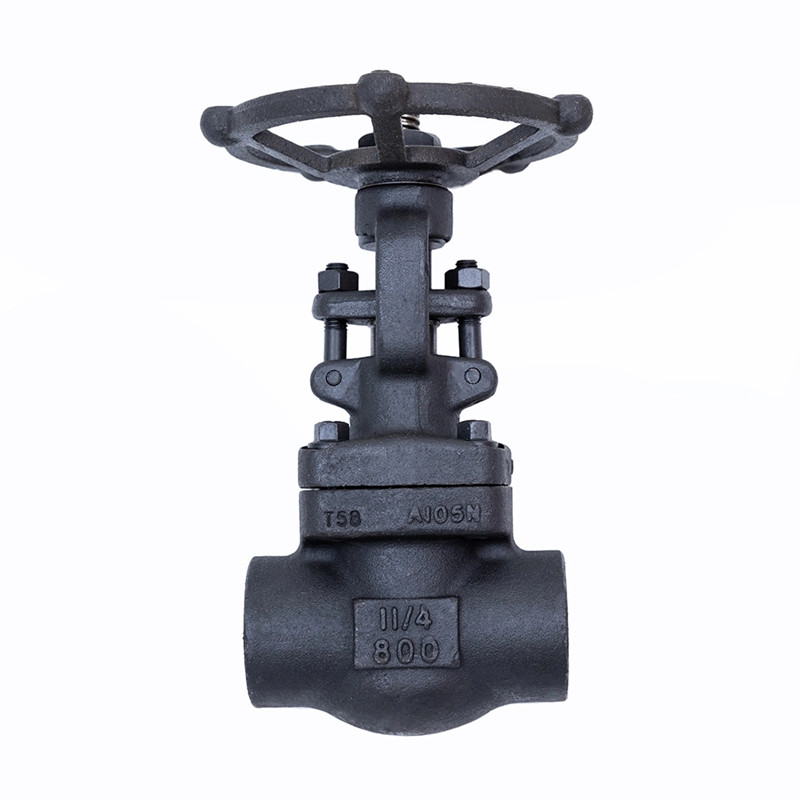

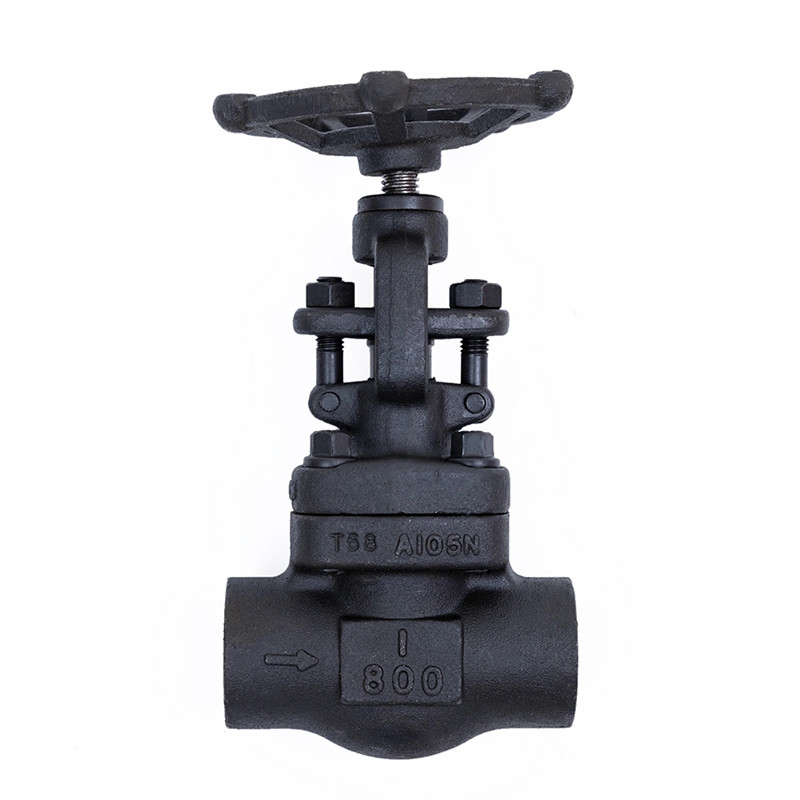

Smidd grindventil 800LBS

JOEPAI har utvecklat och producerat den högkvalitativa Forged Gate Valve 800LBS. Enligt tryckkraven kan mitten av ventilkroppen väljas från tre strukturer: bultförband, mittsvetsning och trycksjälvåtdragande; Mellanflänsen antar tätningspackningar gjorda av kolstål, rostfritt stål, flexibel grafit, metallringpackning och andra material; Adoption av handhjulstransmission, elektrisk transmission, växeltransmission och kedjehjulstransmission; Ventilen har en övre tätningsstruktur för att underlätta tätningen; Ventilsätet antar strukturella egenskaper som smidd ventilsäte, ventilsäte i rostfritt stål och svetsad legeringstätningsyta. Smidd stålslussventil är en av de vanligaste avstängningsventilerna, främst för att ansluta eller skära av mediet i rörledningar; Grindventiler är lämpliga för ett brett spektrum av tryck, temperatur och diameter, speciellt för rörledningar med medelstor och stor diameter.

Tekniska parametrar

1. Nominell diameter: NPS1/2 "~2"（DN15~DN50）
2. Nominellt tryck: Klass 800LBS
3. Design och tillverkning: ASME/ANSI B16.34; API602;
4. Inspektion och testning: API 598 eller GB/T 13927

5. Avslutar anslutningen

1) SW dimension: ASME/ANSI B16.11; JB/T1761

2) BW dimension: ASME B16.25

3) Skruvdimension: ASME/ANSI B1.201(NPT); GB/T7306-87(RC)

6. Strukturell egenskap: B.B. Eller W.B; OS&Y

7. Tätning av tillbehörsmaterial: enligt "beställningsguide"

8. Kroppsmaterial: A105; LF2; F11; F22; F304; F316; F304L; F316L

Produktegenskaper

Forged Gate Valve 800LBS utvecklad och producerad av Joepai är lätt att underhålla, med en enkel struktur och bekväm demontering och utbyte; Produktstrukturen för grindventilen i smidd stål är enkel, liten i storlek och lätt i vikt; Smidda stålslussventiler har lågt vätskemotstånd, och deras motståndskoefficient är lika med den för rör av samma längd; Täta och pålitliga, för närvarande elektriska smidda stålslussventiler har god tätningsprestanda och har använts i stor utsträckning i vakuumsystem.

Smidd grindventil 800LBS har lågt flödesmotstånd. Ventilhusets inre mediumkanal är rakt igenom och mediet strömmar i en rak linje med lågt flödesmotstånd. Det är lättare att öppna och stänga. Jämfört med klotventiler är portens rörelseriktning vinkelrät mot mediumflödesriktningen, oavsett om den är öppen eller stängd. Hög höjd, lång öppnings- och stängningstid. Portens öppnings- och stängningsslag är relativt stort och sänkningen sker genom skruven. Vattenhammare fenomen är inte lätt att uppstå. Mediet kan flöda i valfri riktning på båda sidor, vilket gör det enkelt att installera. De två sidorna av slussventilkanalen är symmetriska.

Huvudmått
