Smidda stål högtrycks ANSI fläns kulventil

JOEPAI fokuserar på skräddarsydd för Smidd stål högtrycks ANSI flänskulventil, med rik OEM-erfarenhet och internationell projektmatchande poster. I industriella applikationer som involverar tuffa förhållanden som högt tryck, hög temperatur eller korrosiva media är smidda kulventiler ofta ett mer pålitligt val än gjutna ventiler. Till skillnad från de flesta kulventiler som använder gjutprocesser, förbättrar smidda ventiler avsevärt deras strukturella styrka och tryckmotstånd genom en unik tillverkningsmetod. Välj en smidd kulventil för svåra förhållanden där säkerhet, tillförlitlighet och maximal styrka inte är förhandlingsbara.

Design Advanges

Högtryckskulventiler är utformade för att kontrollera och motstå vätske- eller gasmedier under höga tryck, och hanterar vanligtvis arbetstryck som sträcker sig från hundratals till tusentals pund per kvadrattum (psi). Dessa ventiler är tillverkade av rostfritt stål, kolstål och andra höghållfasta legeringar för att säkerställa läckagefri, problemfri drift under högt tryck, med utmärkt tätningsprestanda och hållbarhet.

När du väljer en smidd kulventil är det viktigt att förstå hur dess tillverkningsprocess skiljer sig från den för gjutna ventiler. I likhet med gjutna ventiler börjar tillverkningen av en smidd kulventil med detaljerad design och ingenjörskonst skräddarsydd för specifika driftskrav. Kunderna har flexibiliteten att välja mellan olika designparametrar för att matcha deras applikationsbehov. Vi erbjuder smidda kulventiler i flera storlekar, tryckklasser, materialkvaliteter och trimkonfigurationer. Till exempel finns våra smidda kulventiler för kraftig service i storlekar från ½" till 20", med tryckklasser från ANSI 150# till 4500#.

När ventildesignen är klar fortsätter våra skickliga tekniker med smidesprocessen. Smide innebär att man applicerar mekanisk kraft - ofta kombinerad med värme - för att forma metall till höghållfasta, täta komponenter. Både ventilhuset och de inre delarna är smidda, vilket resulterar i exceptionellt robusta, kraftiga ventiler som ger pålitlig prestanda även under de mest krävande förhållanden.

Särdrag

Flytande solid kula, full eller reducerad borrning.

ISO5211 monteringsdyna för ställdon alternativ Låsenhet alternativ.

Utblåsningssäker skaftdesign.

Antistatisk design och API 607 ​​Fire Safe Design tillgänglig

Dubbelriktad tätningstyp

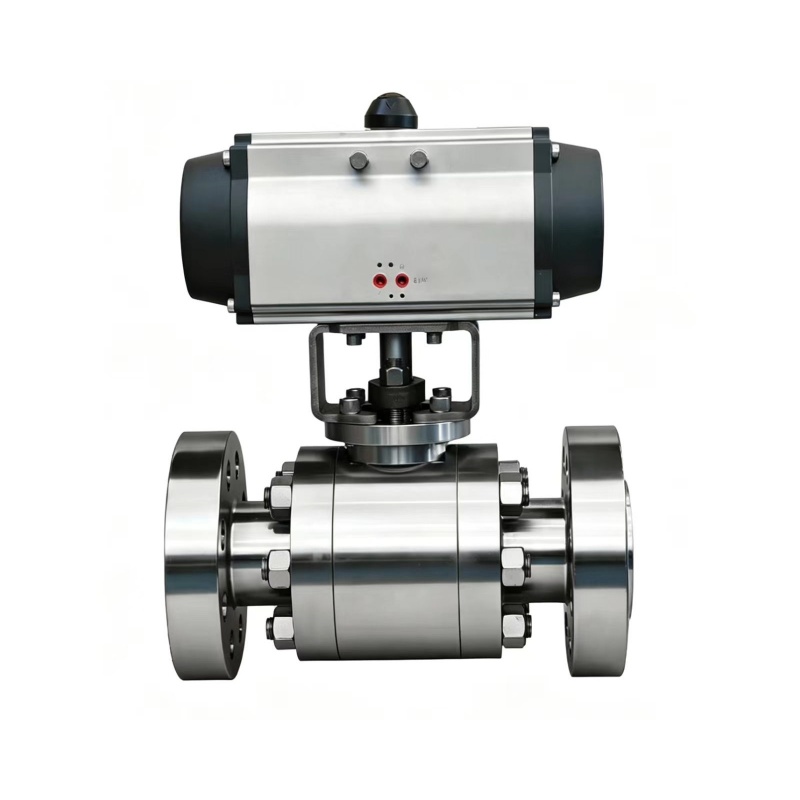

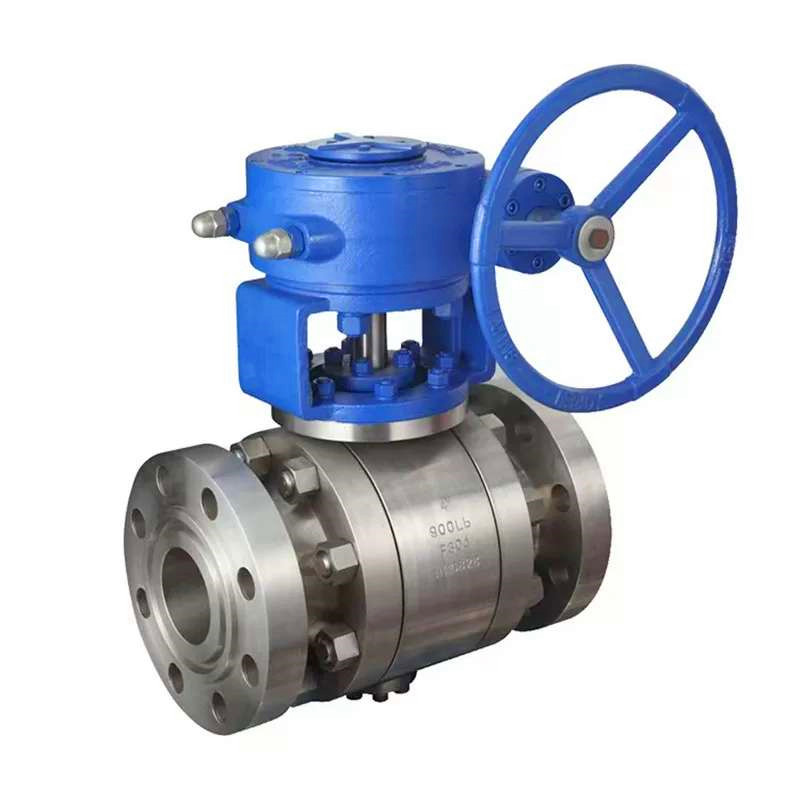

Användning: Handratt, Snäckhjul, Pneumatiskt ställdon & Elektriskt ställdon.

Designstandarder

Designstandard: API 6D, API 608, BS 5351/DIN3357/JIS B2071
Ansikte mot ansikte: ASME B16.10/DIN3202/JIS B2002
Flänsade ändar: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Test och inspektion: API 598, API 6D/DIN2401/JIS B2003

Prestandaspecifikation

Nominellt tryck: 150LB-600LB/PN16~PN100/10K~60K)
Styrketest: 1,5PNSstorlek: 1/2''-2''(DN15~DN50)
Ventilhusets huvudmaterial: A105, F304, F316, Duplext rostfritt stål
Lämpligt medium: vatten, ånga, olja ， Innehåller fibrer, liten fast substans partiklar, slam etc
Lämplig temperatur: -29℃~180℃；-29℃~425℃；-40~540℃

Huvudmått

Cflickan 150LB                                                                                                                                                                                                                                                                                                                                Enhet: mm

Cflickan 300LB                                                                                                                                                                                                                                                                                                                     Enhet: mm

Ctjej 600LB                                                                                                                                                                                                                                                                                                                       Enhet: mm

NPS	DN	d	L			FLÄNS						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
