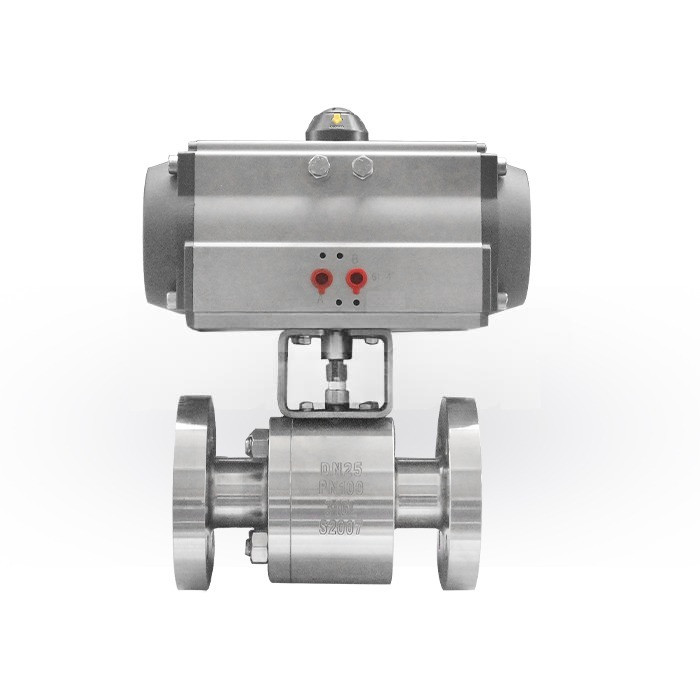

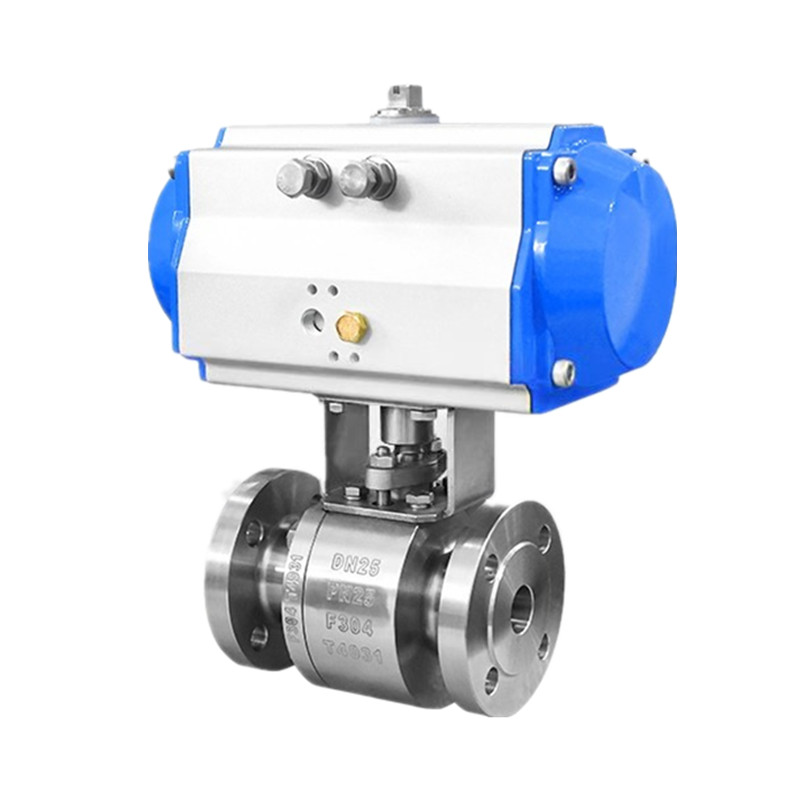

Pneumatiskt manövrerade högtryckskulventiler

JOEPAI levererade pneumatiskt aktiverade högtryckskulventiler har en axelfri flytande kulstruktur fastklämd av dubbla ventilsäten. Genom att använda pneumatiskt körläge, realiserar den snabb, stabil och arbetsbesparande fjärrstyrd automatisk växling, flödesfördelning och medelflödesriktningsjustering på industriella rörledningar. Denna ventil är utrustad med pålitlig spindeltätning, brandsäkerhet, antistatisk prestanda, automatisk tryckavlastning och låsmekanism. Den har kompakt struktur, högtrycksbeständighet och utmärkt korrosionsbeständighet, allmänt tillämplig på kemiska, petroleum, naturgas, metallurgi och andra områden, särskilt lämplig för tuffa arbetsförhållanden med vätesulfidmedium, föroreningar och starka korrosiva gasledningar.

Design Advanges

Pneumatiskt manövrerade högtryckskulventiler är konstruerade för att reglera vätskor och gaser samtidigt som de tål extrema högtrycksarbetsmiljöer, som kan upprätthålla arbetstryck upp till tusentals PSI. Tillverkade av rostfritt stål, kolstål och andra höghållfasta legeringsmaterial, har de överlägsen tätningsprestanda och enastående hållbarhet, vilket säkerställer stabil läckagesäker drift vid högtrycksdrift.

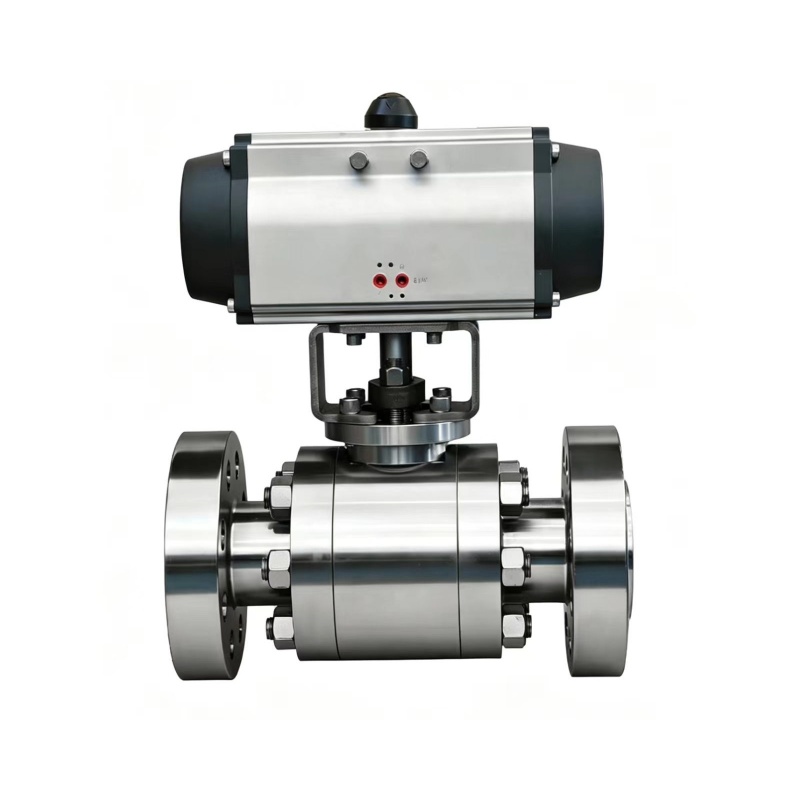

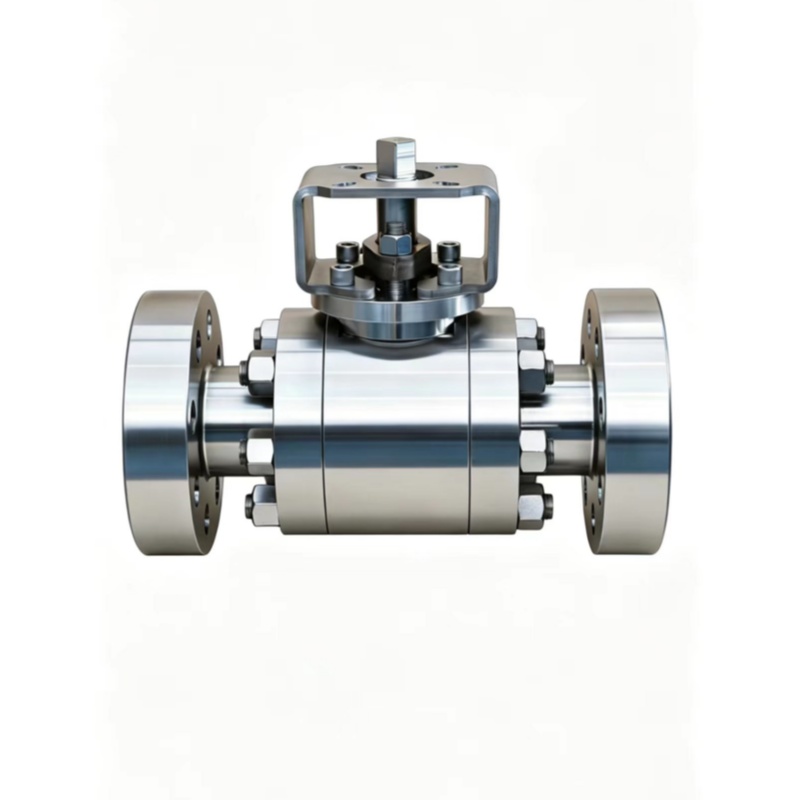

Vid val av ventil är det viktigt att skilja processskillnaderna mellan smidda och gjutna kulventiler. Båda typerna börjar med en professionell, skräddarsydd design för att möta olika driftkrav på plats, och finns tillgängliga i många specifikationer för flexibelt urval. Våra smidda kulventiler täcker kompletta storlekar, tryckklasser och interna trimkombinationer; bland dem sträcker sig kraftiga smidda kulventiler från ½ tum till 20 tum i kaliber, med tryckklasser som spänner över ANSI 150# till 1500#.

Efter designbekräftelse utför professionella tekniker precisionssmidebearbetning. Genom varmsmidning och mekanisk formning formas metallmaterial till täta ventilkomponenter med hög styvhet. Integrerad smide av ventilkroppar och inre kärndelar förbättrar avsevärt den totala strukturella hållfastheten, vilket gör att ventilerna kan bibehålla en stabil och pålitlig serviceprestanda under tuffa och svåra arbetsförhållanden.

Särdrag

Flytande boll typ

Delad kropp, 2-delad eller 3-delad kropp

Antistatisk enhet;

Brandsäker enligt API607

Låsanordning;

Anti-utblåsningsskaft

Dubbelriktad tätningstyp

Drift: Spak, växel, pneumatisk, hydraulisk och elektrisk ställdon.

Designstandarder

Prestandaspecifikation

Dessa pneumatiska manövrerade högtryckskulventiler är designade för ett brett utbud av industriella applikationer och erbjuder flexibla tryckklasser, flera kroppsmaterialalternativ och bred temperaturanpassningsförmåga. Ventilen ger tillförlitlig dubbelriktad tätning och finns tillgänglig med olika aktiveringsmetoder för att passa både manuella och automatiserade styrsystem.

FAQ

1. Vad är en pneumatisk manövrerad högtryckskulventil?

Det är en industriell ventil som använder tryckluft för att driva ställdonet, rotera kulan för att öppna, stänga eller reglera flödet. JOEPAI-ventiler har en axelfri flytande kulstruktur med dubbla säten, vilket möjliggör snabb, stabil och fjärrstyrd automatisk omkoppling för kemiska, petroleum-, naturgas- och metallurgiska tillämpningar.

2. Vilka designstandarder uppfyller JOEPAI kulventiler?

Våra ventiler är designade och tillverkade enligt API 6D, API 608, BS 5351, DIN 3357 och JIS B2071, med vända mått enligt ASME B16.10/DIN 3202/JIS B2002, flänsade ändar enligt ASME B16.47/B16. 2543-2501/JIS B2220 och testning enligt API 598/API 6D/DIN 2401/JIS B2003.

3. Vilka tryck-, temperatur- och storleksintervall finns tillgängliga?

Tryck: 150LB – 600LB / PN16 – PN100 / 10K – 60KTtemperatur: –29 ℃ ~ 180 ℃ (standard), –29 ℃ ~ 425 ℃ (hög temperatur), –40 ℃ ~ 540 ℃ (extrema – 1"/2" DN storlek: 5"/2") DN50) standard; smidda ventiler upp till 20" med ANSI 150# – 1500# tillgängliga.

4. Vilka material erbjuds för ventilhus?

Vi levererar kolstål (A105, LF2), rostfria stål (F304/F316/L) och högpresterande legeringar inklusive Hastelloy, Super Duplex, Inconel, C95500 (Aluminium Bronze) och Alloy 20 – vilket säkerställer utmärkt korrosionsbeständighet för aggressiva medier som H₂S, slam, slam och kemiska strömmar.

5. Är JOEPAI-ventiler brandsäkra och antistatiska?

Ja. Alla ventiler har brandsäker design certifierad enligt API 607 ​​och en antistatisk enhet som säkerställer elektrisk kontinuitet mellan kula, spindel och kropp, vilket förhindrar risker för statisk gnist i brandfarliga miljöer.6. Vilka aktiveringsalternativ finns tillgängliga?

Vi erbjuder spak (manuell), växeloperatör, pneumatiskt ställdon, hydrauliskt ställdon och elektriskt ställdon – allt anpassningsbart med tillbehör som magnetventiler, lägesställare, gränslägesbrytare och felsäkra fjäderreturenheter.
