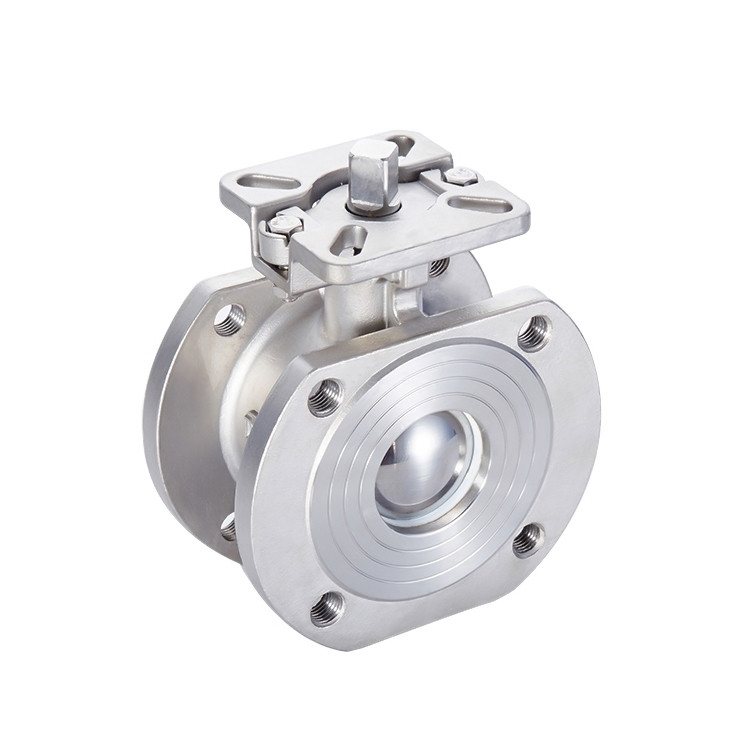

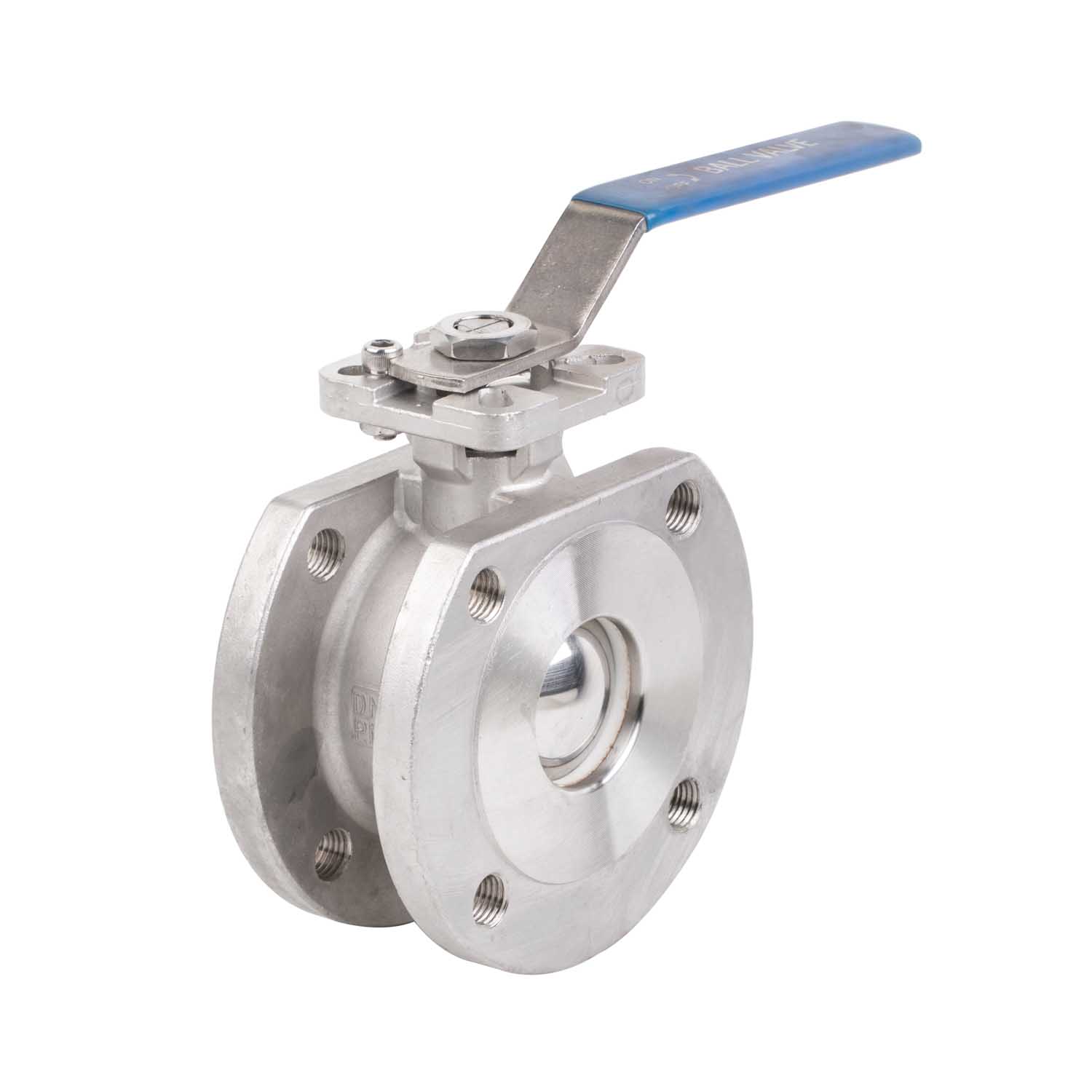

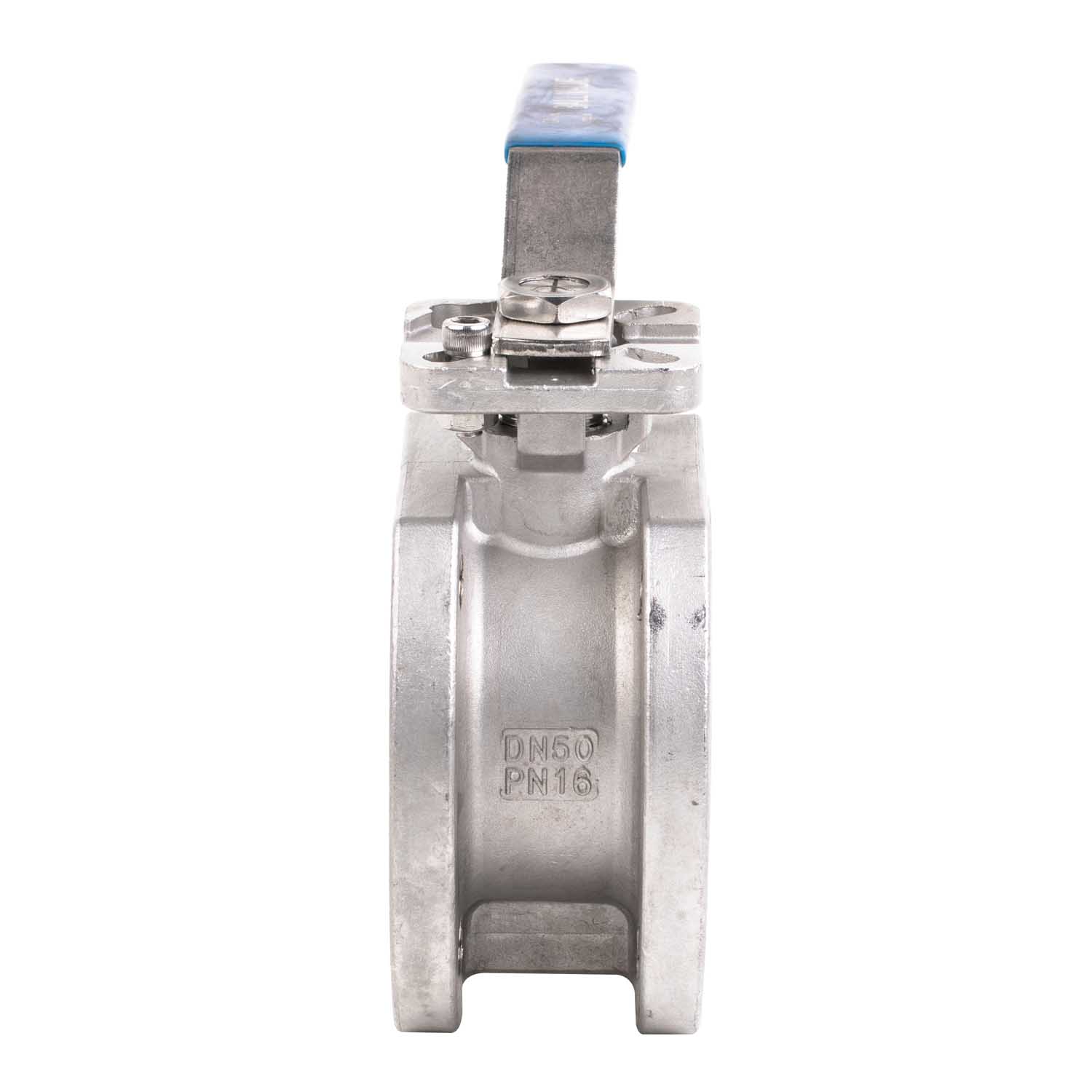

Tillverkare JOEPAI-tillverkade monoblockkulventiler av wafertyp med ISO 5211 direktmonteringsdyna är kompakta vätskekontrollanordningar som kläms direkt mellan rörflänsar, idealiska för utrymmesbegränsade och viktkänsliga applikationer som oljeplattformar till havs och kemiska processanläggningar. Med en 90° manuell rotation erbjuder dessa ventiler utmärkt tätningsprestanda, hög flödeskapacitet, lågt flödesmotstånd och lång livslängd. De är lämpliga för gas, vätska, ånga, avloppsvatten och fibrösa medier. JOEPAI integrerar precisionsgjutningsteknik med strikt kvalitetskontroll, med stöd av ISO 9001-certifiering och global export. Med stark produktionskapacitet säkerställer JOEPAI tillförlitlig leverans för krävande industriprojekt.
TRYCK: PN16
ANSIKTE MOT ANSIKTE: GB/T12221-1989
FLÄNSÄNDSMÅTT: GB/T9113
DESIGN: GB/T12237-1989
TEST: GB/T13927-1992
MATERIALSTANDARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Kompakt & utrymmesbesparande design
Monoblockkulventiler av wafertyp med ISO 5211 direktmonteringsdyna har en kompakt struktur som tar upp betydligt mindre utrymme i rörledningen – upp till 30–50 % mindre utrymme än traditionella kulventiler från fläns till fläns. Detta gör den idealisk för installationer med begränsat utrymme.
2. Ingen kropp-till-kåpa-skarv – Minskad läckagerisk
Till skillnad från konventionella kulventiler har monoblockkroppen i ett stycke ingen koppling mellan kroppen och locket, vilket eliminerar potentiella läckagevägar och förbättrar systemets säkerhet och tillförlitlighet.
3. Flexibel ställdonkompatibilitet

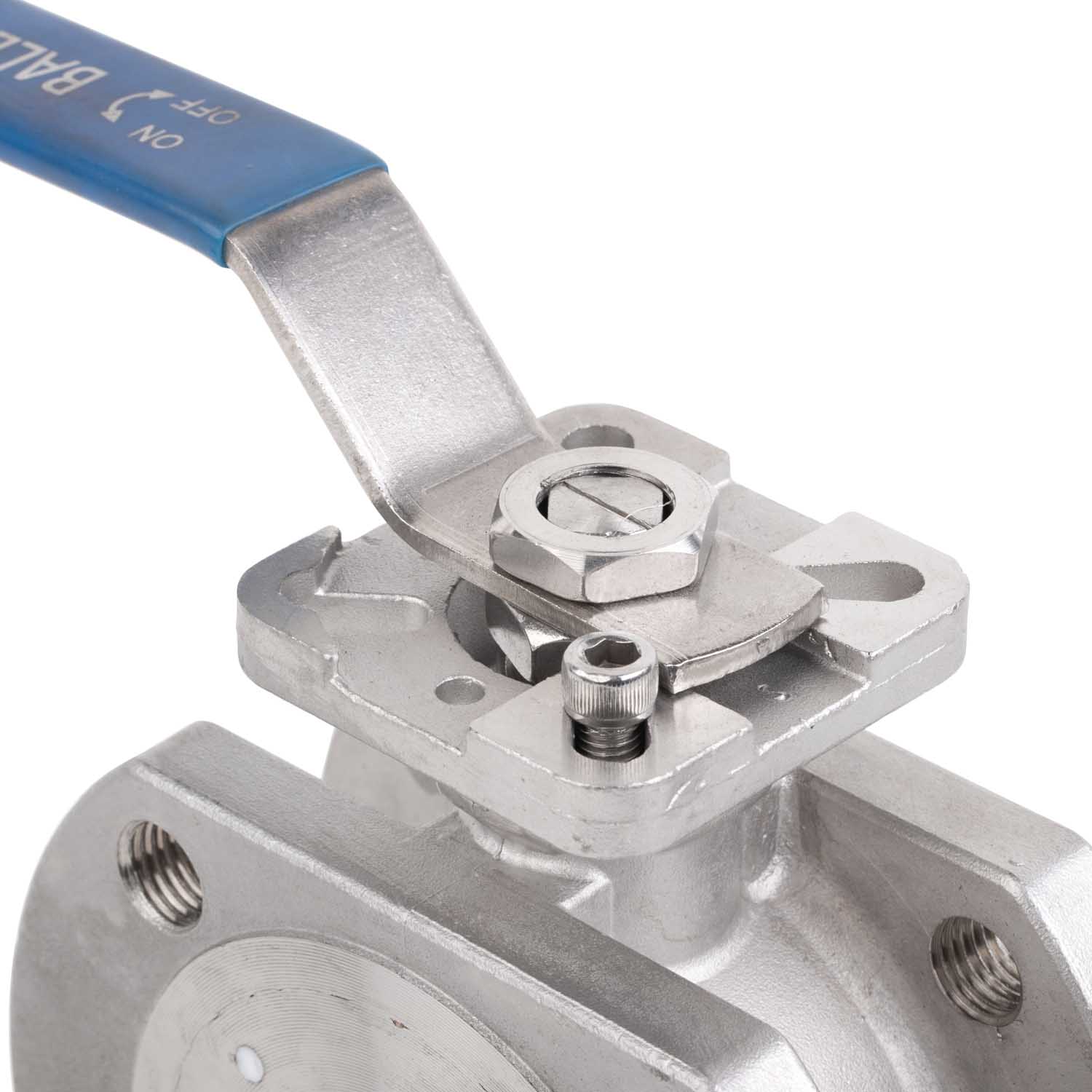

Utrustad med ISO 5211 direkta toppflänsar, kan ventilen sömlöst integreras med pneumatiska, elektriska eller hydrauliska ställdon, förutom manuell spakmanövrering.
| Inga. | Delnamn | Material |
| 1 | Kropp | WCB/CF8/CF8M |
| 2 | Lock | WCB/CF8/CF8M |
| 3 | Plats | PTFE |
| 4 | Boll | SS304/SS316 |
| 5 | Stam | SS304/SS316 |
| 6 | Packning | PTFE |
| 7 | O-ring | VITON |
| 8 | Förpackning | PTFE |
| 9 | Körtel | SS/SUS304 |
| 10 | Stammutter | SS/SUS304 |
| 11 | Hantera | SS |
| 12 | Stoppnål | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
T-F
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2"
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3"
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4"
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
