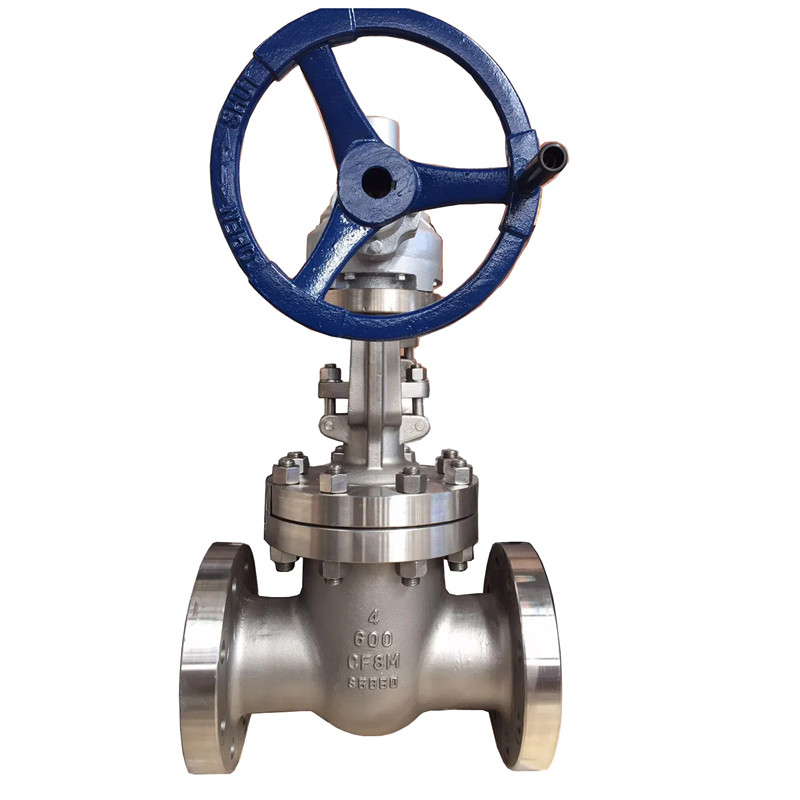

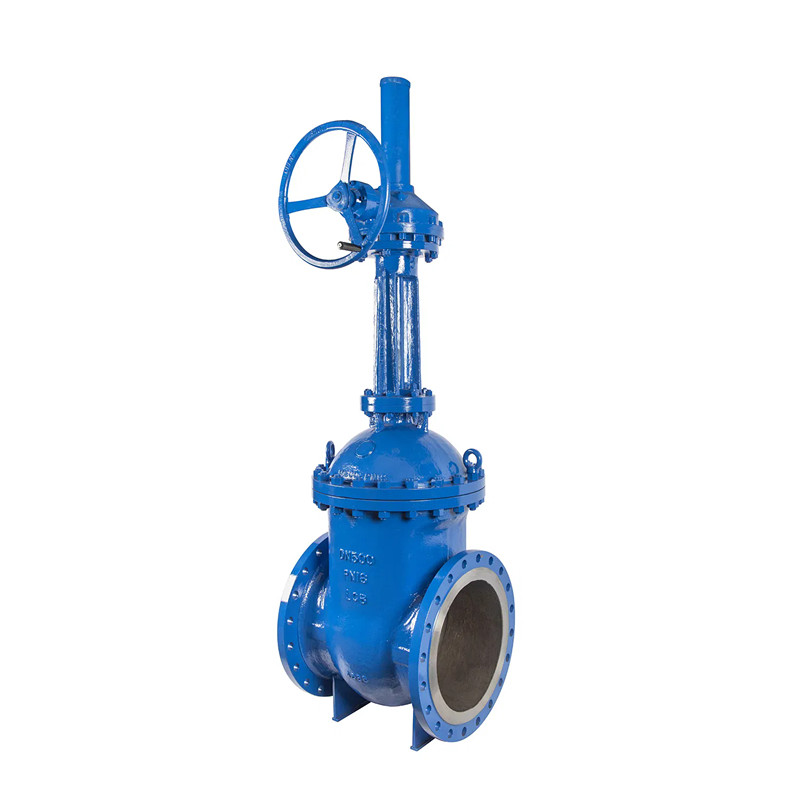

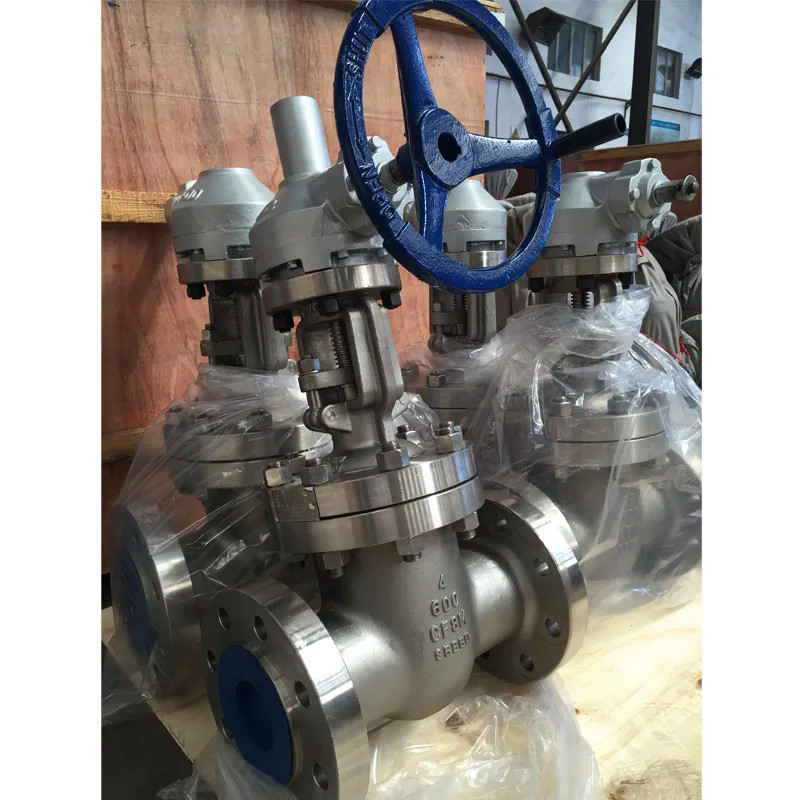

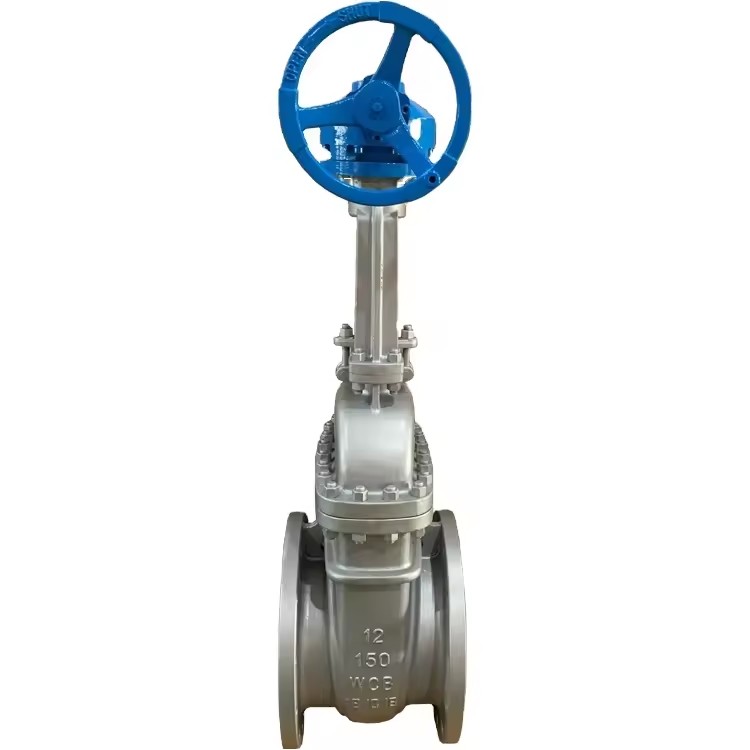

Joepai API 600 ANSI Flanged Gear Drived Cast Steel Gate Valve Made in China Factory Antag gjuten ventilkropp, högt tryckmotstånd, hög tätningsprestanda och hög hållbarhet, allmänt används i industrier som petroleum, naturgas, kemikalie och kraft. Välkommen att kontakta oss för mer information eller teknisk support!
Bultad motorhuv eller trycktätning motorhuven
Flexibel kil
Full port
Utanför skruv och ok (OS & Y), stigande stam
Utökad motorhuv för kryogena tjänster
Låsenhet valfritt
Genom pass på begäran

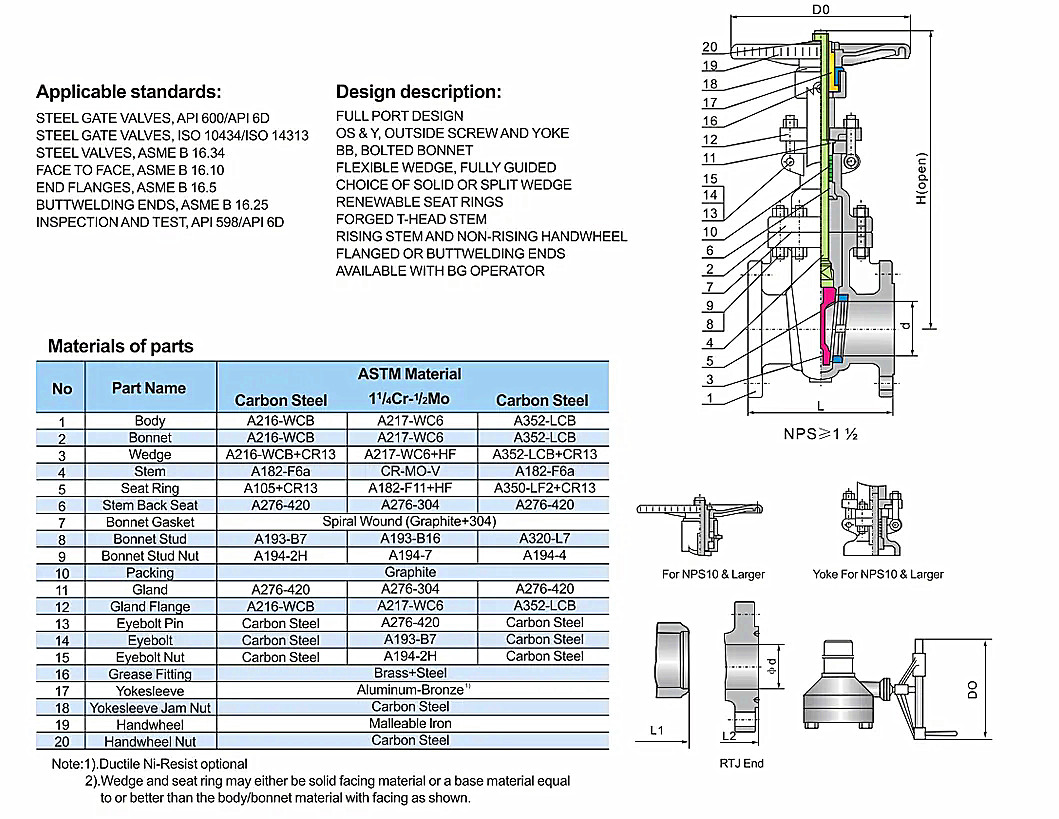

Design och tillverkning: API 600, API 6D, BS1414, etc.
Ansikte mot ansikte (slut till slut): ANSI B16.10, API 6D, etc.
Flänsad anslutning: ANSI B16.5, ASME B16.47 etc.
Butt Welded End: ANSI B16.25, etc.
Test och inspektion: API 598, API 6D, etc.
Modell: Z40H
Storlek: 2 "Upp till 60" (DN50 upp till DN1500)
Tryck: ASME 150#, 300#, 600#, 900#, 1500#, 2500#
Kroppsmaterial: rostfritt stål, duplex rostfritt stål, super duplex rostfritt stål, kolstål, kolstål med låg temperatur, nickellegeringar, nickel aluminiumbrons, hastelloy, inconel etc.
Trimmaterial: 13%Cr, SS304, SS316, SS304L, SS316L, F11, F22 etc
Slutanslutning: Flänsad RF/ RTJ/ FM/ FF, rumpa-svetsning (BW)
Operation: Handhjul, växelmask, elektrisk driven
| Klass150 | |||||||||||||
| storlek (i) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, rf (mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-bw (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-rtj (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| H (mm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Klass300 | |||||||||||||
| storlek (i) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, rf (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-bw (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-rtj (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| H (mm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Klass600 | |||||||||||||
| storlek (i) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, rf (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-bw (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-rtj (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| H (mm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| Klass900 | |||||||||||||
| storlek (i) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, rf (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-bw (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-rtj (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| H (mm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
