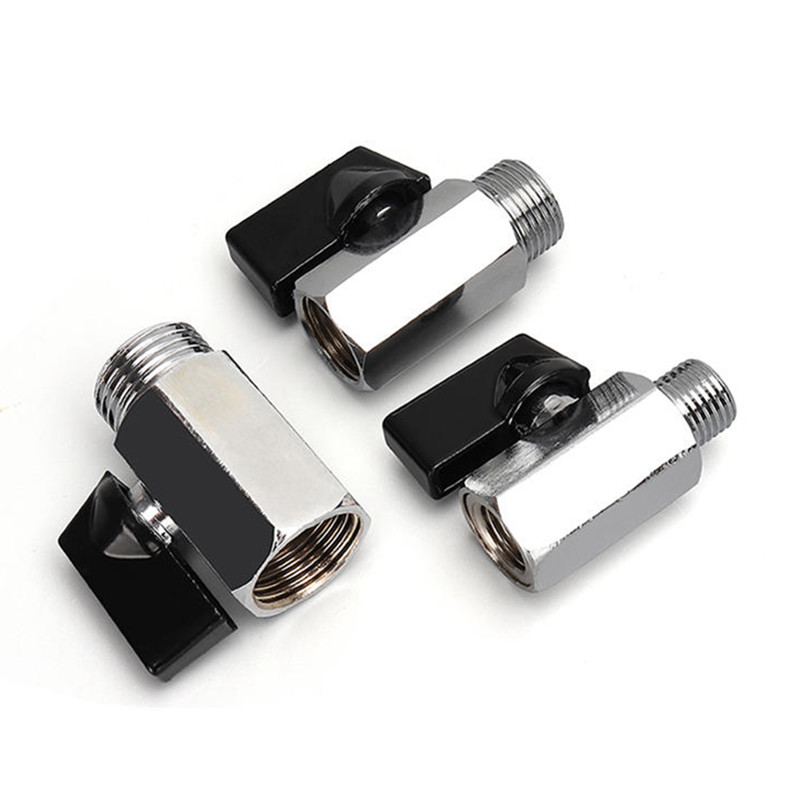

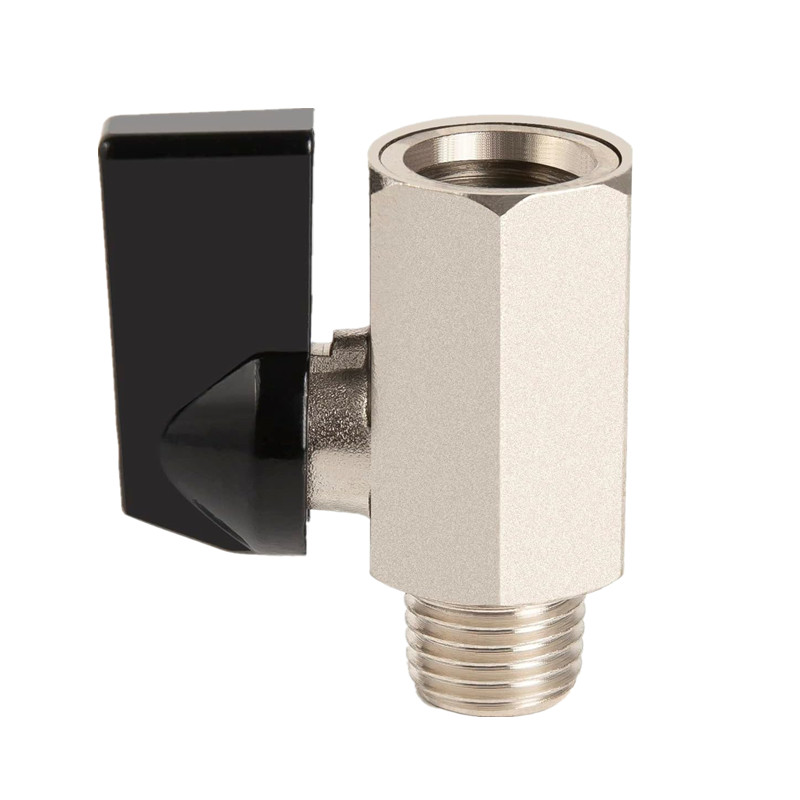

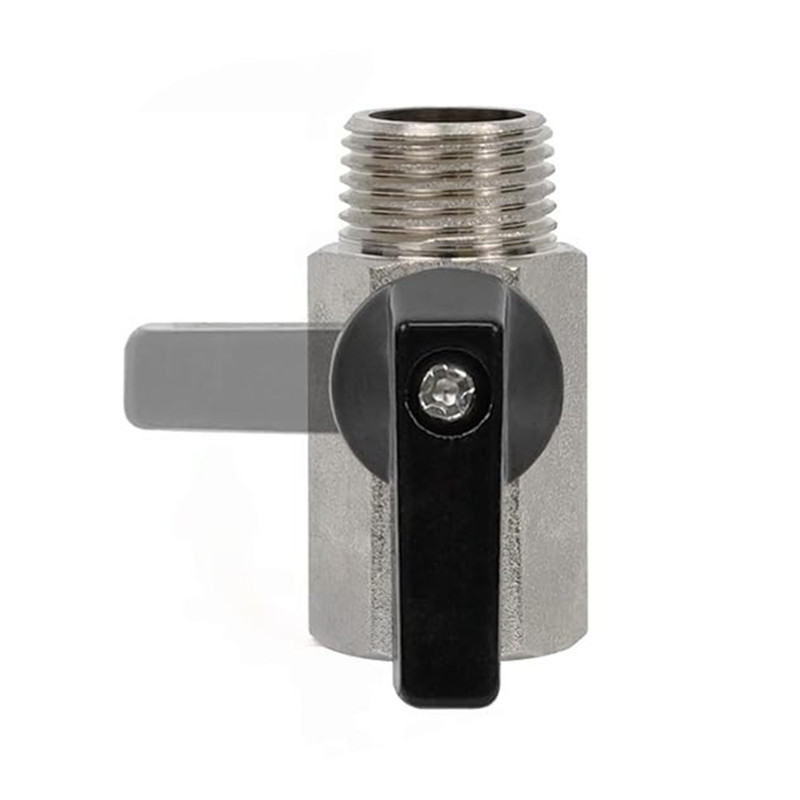

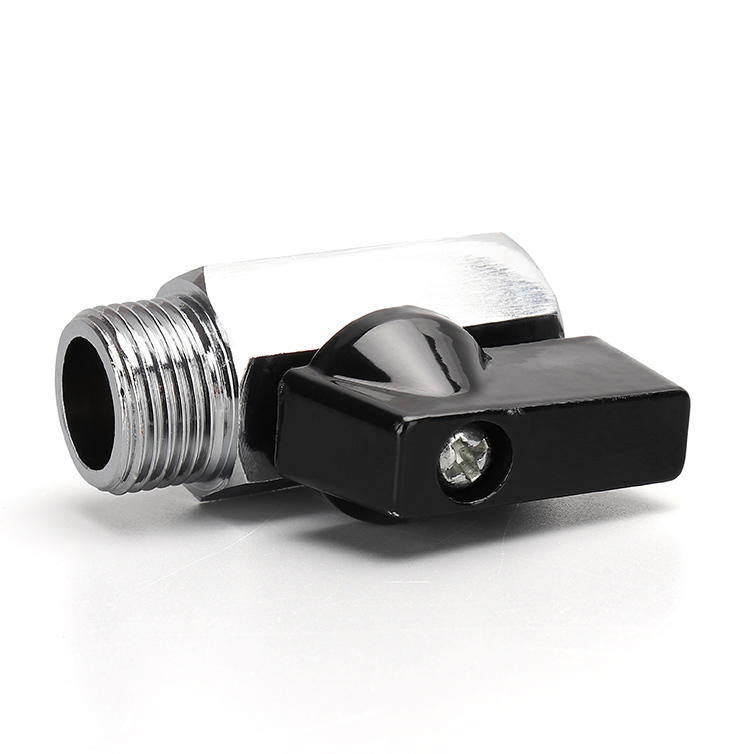

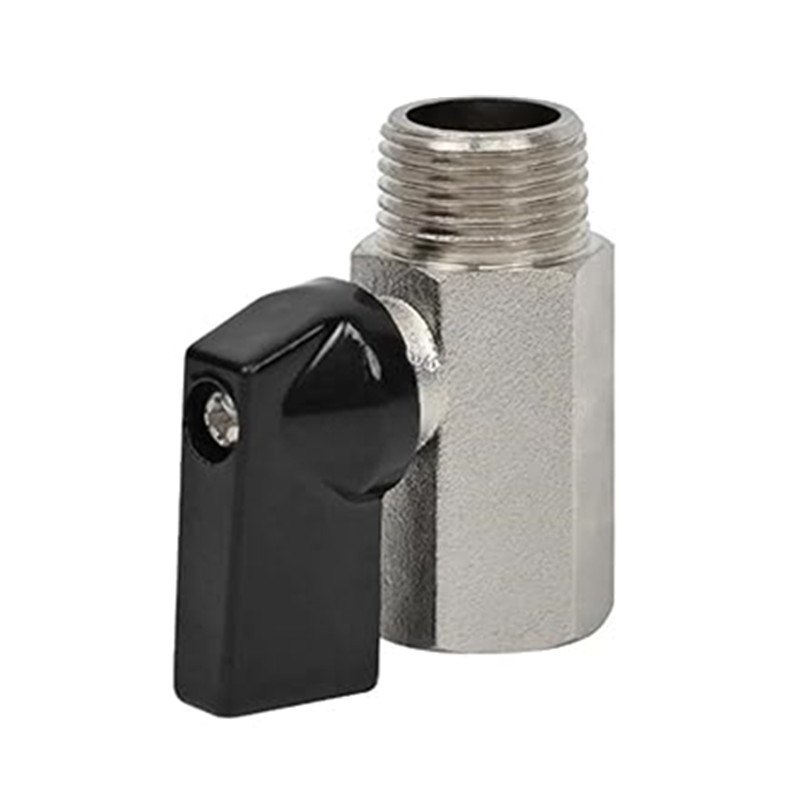

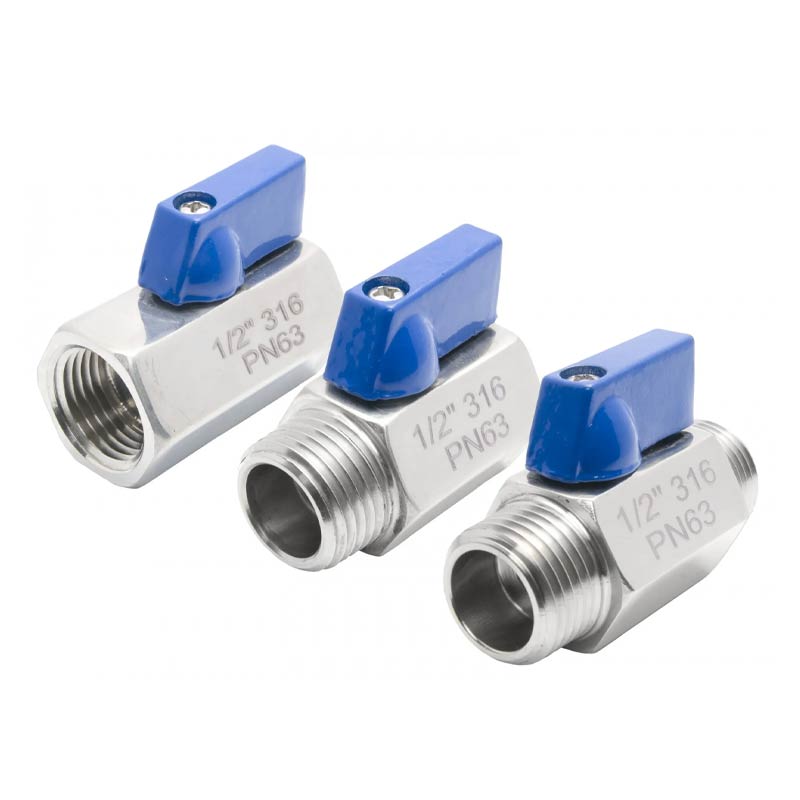

JOEPAI-minikulventilen i mässing med aluminiumhandtag tillverkad i Kina, är en kompakt ventil utformad speciellt för lågtrycksvätskekontroll i trånga installationsutrymmen. Denna ventil är gjord av högkvalitativ mässing, vilket är korrosionsbeständig och hållbar. Det lätta aluminiumhandtaget säkerställer snabb manuell manövrering, ergonomisk komfort och färgkodningsalternativ för systemigenkänning. Det är den bästa ventilen för bostadsrörledningar, pneumatiska applikationer, instrumentering och andra allmänna anordningar.
Storlek:1/8",1/4",3/8",1/2",3/4",1"(DN6~DN25)
Smideskropp, ljuskromad behandling
Meduim: Vatten. Varmvatten

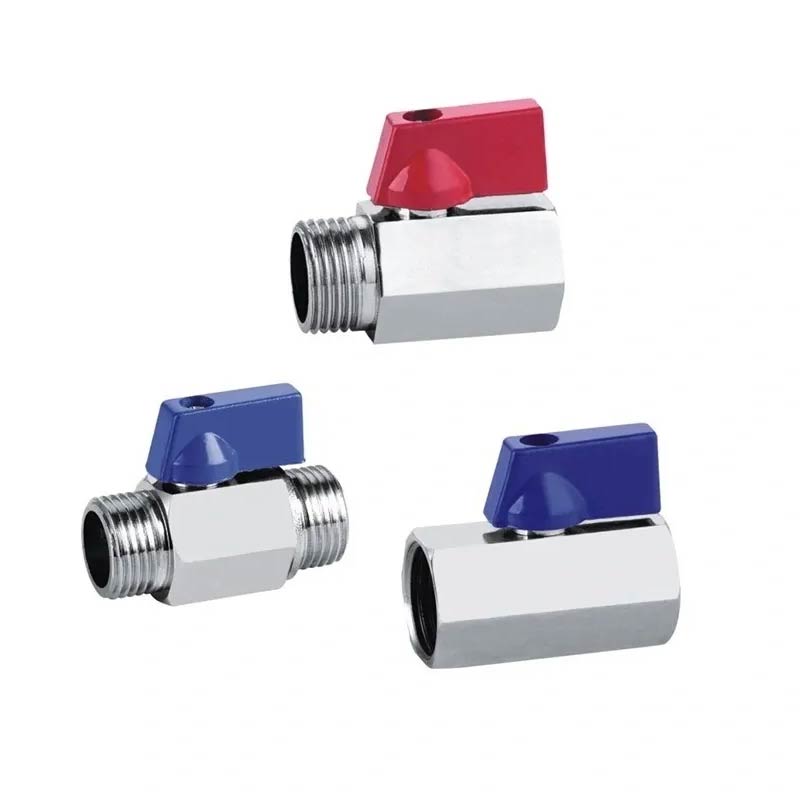

Operatör: Handtag Spak-Röd/blå/svart/gul/grå
Utblåsningssäker skaft/reducerad port
Designstandard: ASME B16.34
Gängade ändar:ANSIB.20.1(NPT):BS21;DIN2999/259;IS0228/1;JISB03;IS07/1
Inspektion och testning: API598/MSS SP-110/EN 12266
Olika trådstandarder tillgängliga
| Arbetstryck | 1,6 MPa |
| Testat tryck | 1.0Mpa med gas |
| Arbetsmedium | Vatten, gas |
| Arbetstemperatur | -20°C≤ T≤120° |
| PUNKT | Beteckning | Material |
| 1 | Hantera | Aluminium |
| 2 | Kropp | Mässing, CW617N |
| 3 | Boll | Mässing, Hp59-1, kromad pläterad |
| 4 | Säte/Tätning | PFTE |
| 5 | O-ring | NBR |
| 6 | Hätta | Mässing |
| 7 | Mutter | Mässing |
| DN | G | D | L | W | H |
| 6 | 1/8" | 7 | 40 | 22.8 | 26.5 |
| 8 | 1/4" | 7 | 40 | 22.8 | 26.5 |
| 10 | 3/8" | 7 | 40 | 22.8 | 26.5 |
| 15 | 1/2" | 9.2 | 46 | 22.8 | 28.3 |
| 20 | 3/4" | 12.5 | 54 | 22.8 | 31.5 |
| 25 | 1" | 15 | 65 | 22.8 | 34 |
