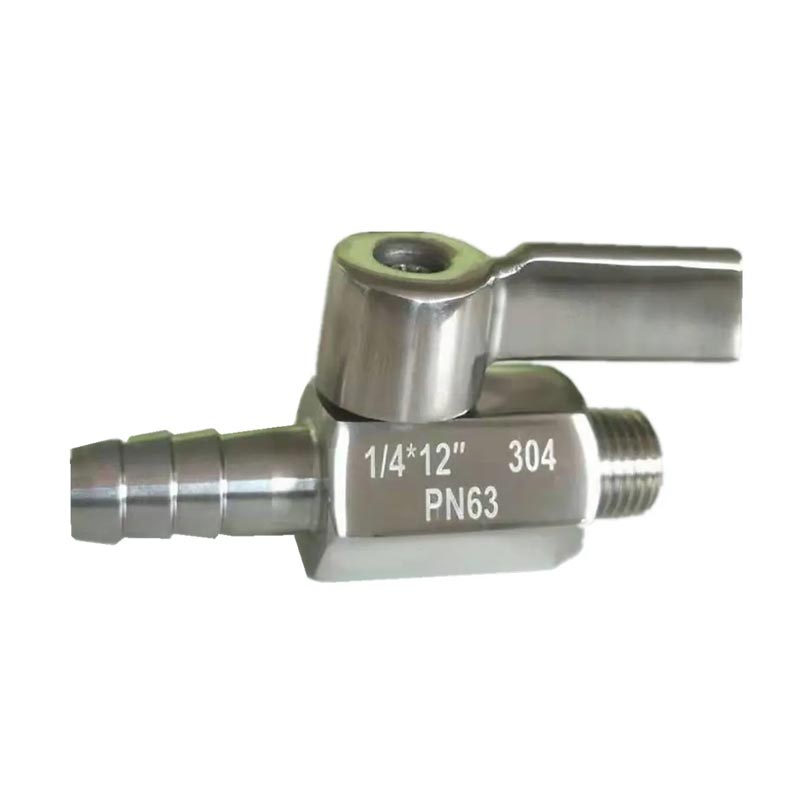

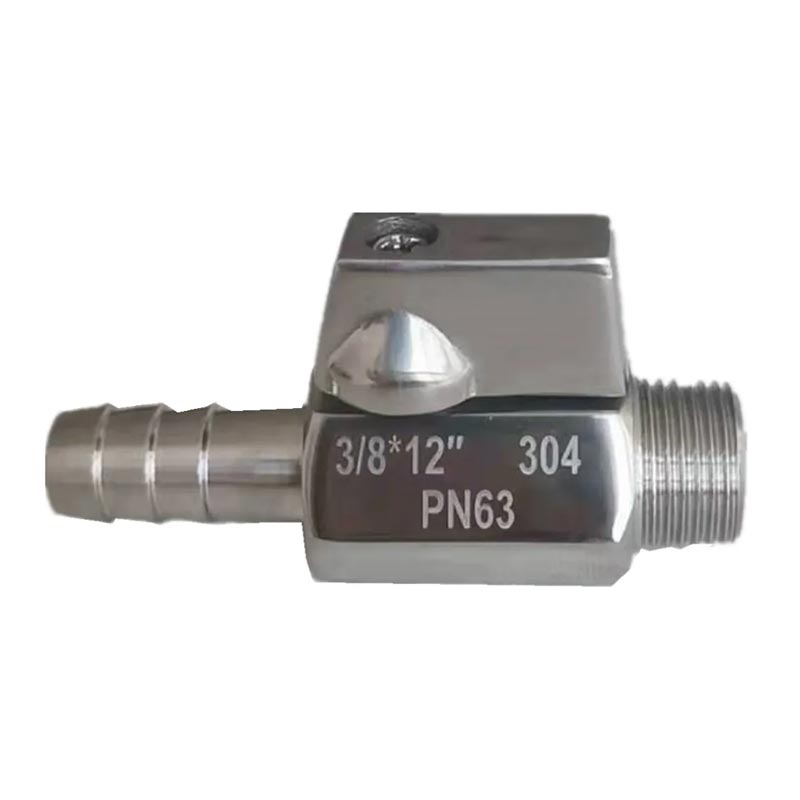

JOEPAI rostfria gängade nippelslang minikulventil fungerar som en precisionskonstruerad brygga mellan styva gängade rörsystem och flexibla slanganslutningar. Denna ventil är designad och tillverkad i vår ISO-certifierade anläggning och är en oumbärlig komponent för medelstora och småskaliga flödeskontrollapplikationer över instrumentering, medicinsk utrustning, mikropumpar och industriella precisionssystem.
| Särdrag | Specifikation |
| Designfunktion |
Utblåsningssäker skaftdesign |
| Tillverkning |
Helt silica sol investeringsgjutning |
| Porttyp |
Reducerad port |
| Drift |
Handtagsmanövrerad, kvartsvarv |
| Storleksintervall |
1/8" – 3/4" (DN6 – DN20) |
| Materialalternativ |
SS304 (CF8) / SS316 (CF8M) |
| Tryckbetyg |
1000WOG / 1000 PSI / PN63 |
| Sätesmaterial |
PTFE / RPTFE / PPL |
| Avsluta |
Ytpolering |
| Arbetstemperatur |
-20℃-232℃ |
| Lämpligt media |
Vatten, olja, gas, luft |
| Designstandard |
ASME B16.34 |
| Gängade ändar |
ANSI B1.20.1 (NPT), BS21 (BSP/BSPT), DIN 259/2999, ISO 228/7-1, JIS B0203 |
| Inspektion & Provning |
API 598 / MSS SP-110 / EN 12266 |
1.Integrerad anslutning med dubbla ändar: utvändig gänga + flerkants slanghulling i en kropp. Ta bort extra adaptrar, minska potentiella läckageleder och stycklistkostnad.
2. Kompakt precisionsgjuten kropp av rostfritt stål, PN63 högtrycksklassning, idealisk för trånga utrymmen inuti maskinskåp.
3.SS304/SS316 som standardmaterial, valfritt SS304L/SS316L; högre korrosionsbeständighet än mässingsminiventiler för gas, vatten, lätta kemiska medier.
4. Kombinerad metrisk hulling & imperial gängstorlek, kompatibel med världsomspännande styvt rör och flexibel gummi/PU-slang.
5.Färdig att montera design, anslut direkt till utrustningens gängade port och flexibla slangar, vilket sparar monteringstid för OEM-tillverkare.
6.Permanent lasermärkning av storlek, material och tryckklassificering för enkel lagerhantering och inspektion utomlands.
JOEPAI minikulventil med gängad nippelslang i rostfritt stål är betrodd i olika industrier och applikationer:
Industri & Tillverkning
-Pneumatiska styrsystem och instrumentpaneler
-Hydraul- och smörjsystem
-Processutrustning och glidmonterade monteringar
Medicin & Laboratorium
- Medicinska apparater och analytiska instrument
-Laboratoriegas- och vätskekontroll
-Farmaceutisk bearbetningsutrustning
Vatten & Miljö
-Vattenbehandling och distributionssystem
-Bevattning och jordbruksutrustning
-Avsaltningsanläggningar
Olja, gas och kemi
- Bränsle- och gashanteringssystem
-Kemiska injektions- och provtagningsställen
- Korrosiv mediakontroll
JOEPAI tillhandahåller omfattande OEM-anpassningstjänster för vår minikulventil med gängad nippelslang i rostfritt stål. Vi förstår att varje applikation har unika krav, och vårt ingenjörsteam är redo att leverera lösningar som matchar dina exakta specifikationer.

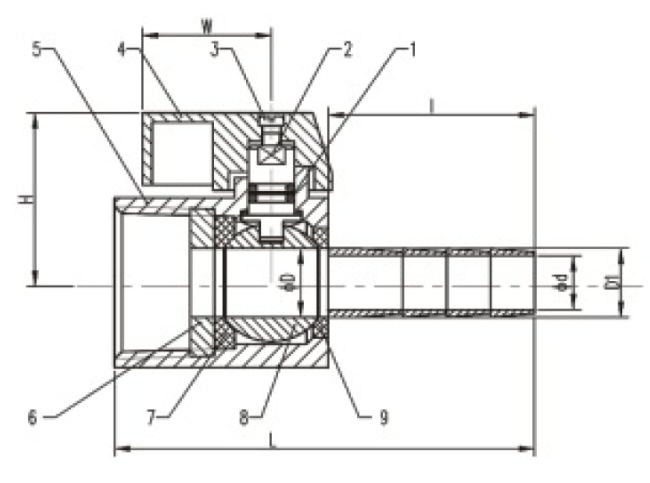

| INGA. | DELENS NAMN | MATERIAL | |
| 1 | O-RING | NBR | NBR |
| 2 | STAM | SS304 | SS316 |
| 3 | BULT | SS304 | SS304 |
| 4 | HANTERA | ALUMINIUMLEGERING/CF8 | ALUMINIUMLEGERING/CF8 |
| 5 | KROPP | CF8 | CF8M |
| 6 | LOCK | CF8 | CF8M |
| 7 | KULSÄTTE(A) | PTFE | PTFE |
| 8 | BOLL | SS304 | SS316 |
| 9 | KULSÄTE(B) | PTFE | PTFE |
| Storlek | 1/8" 1/4" 3/8" | 1/2" | 3/4" | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
Obs: Variationer beror på gängkonfiguration och ändtyp. Se specifika produktritningar för exakta mått.
Manufacturing Excellence
-ISO 9001:2015 certifierad tillverkningsanläggning
-State-of-the-art produktionslinjer för investeringsgjutning av kiselsol
- Egen precisionsbearbetning och monteringsmöjligheter
-Omfattande kvalitetskontroll från råvara till färdig produkt
Branschefterlevnad
-Designstandarder: ASME B16.34
-Inspektion och testning: API 598, MSS SP-110, EN 12266
-Materialcertifieringar tillgängliga på begäran
Global räckvidd och erfarenhet
-Mång erfarenhet av industriell ventiltillverkning och export
- Betrodd av kunder i Nordamerika, Europa, Asien och Mellanöstern
- Beprövad meritlista inom ventillösningar för olika industrier
Kvalitetsengagemang
-100% trycktestning på varje ventil
-Materialverifiering och spårbarhet
- Rigorös dimensionell inspektion
- Engagemang för ständiga förbättringar
Kundcentrerad service
- Responsiv teknisk support och applikationsteknik
-Flexibla beställningskvantiteter från prov till bulk
-Leverans i tid och pålitlig logistik
- Support och garanti efter försäljning
S: En minikulventil i rostfritt stål används vanligtvis för att styra vatten, olja, gas och andra vätskor i kompakta rörsystem, utrustning och automationsapplikationer.
A: SS316 ger bättre korrosionsbeständighet på grund av dess molybdeninnehåll, vilket gör den lämplig för kemiska, marina och tuffa miljöer. SS304 används ofta för allmänna industriella applikationer.
S: Vi tillhandahåller olika gängstandarder inklusive NPT, BSP, DIN, ISO228 och JIS för att möta olika internationella rörkrav.
A: Ja. OEM-anpassningsalternativ inkluderar material, trådtyper, storlekar, ytbehandling och logotypmärkning.
S: Den är lämplig för vatten, olja, gas och andra kompatibla industriella vätskor inom det specificerade tryck- och temperaturintervallet.
