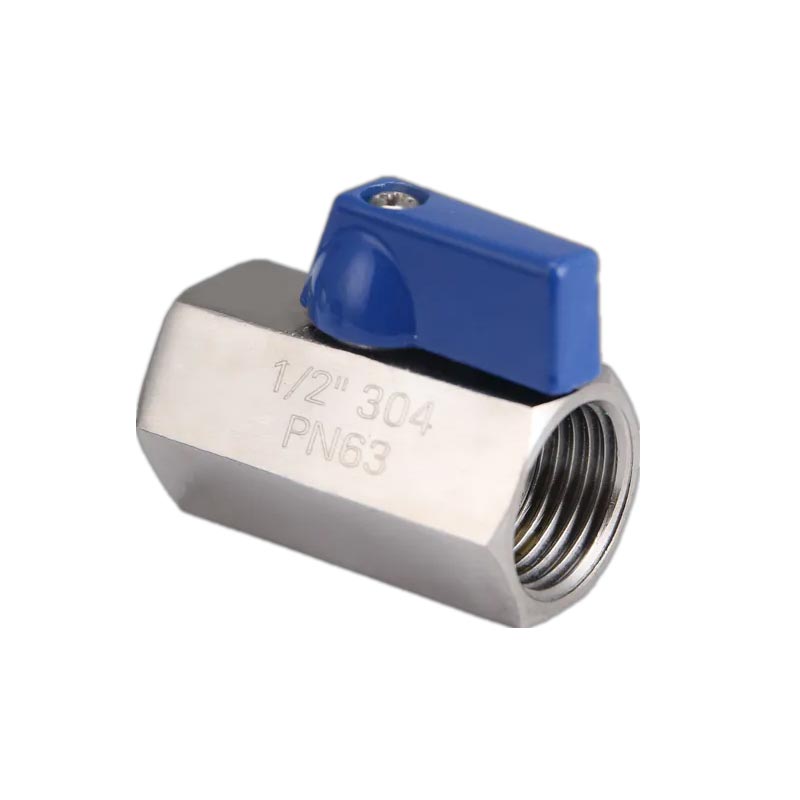

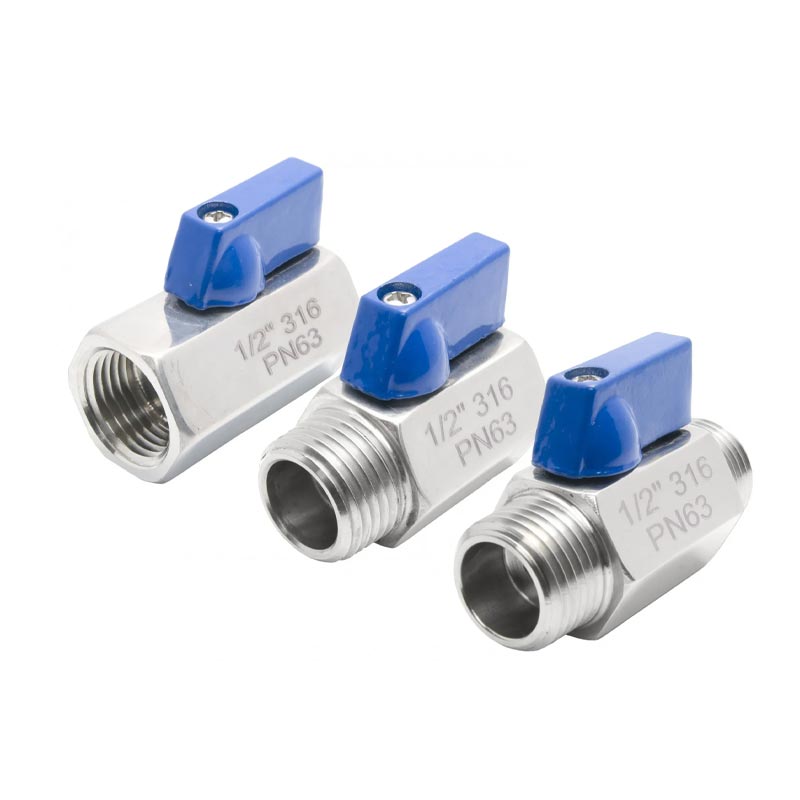

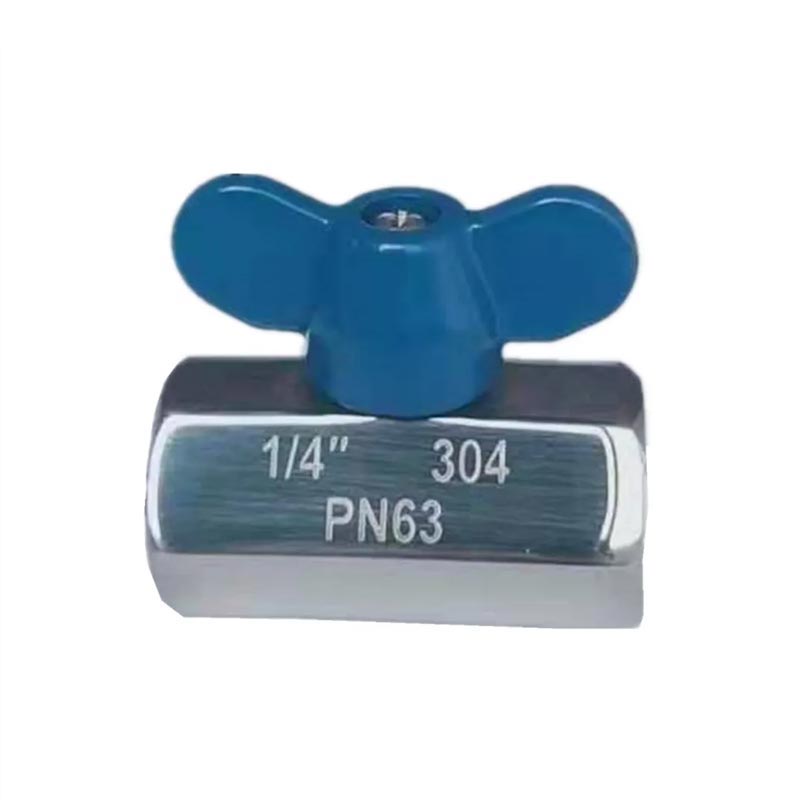

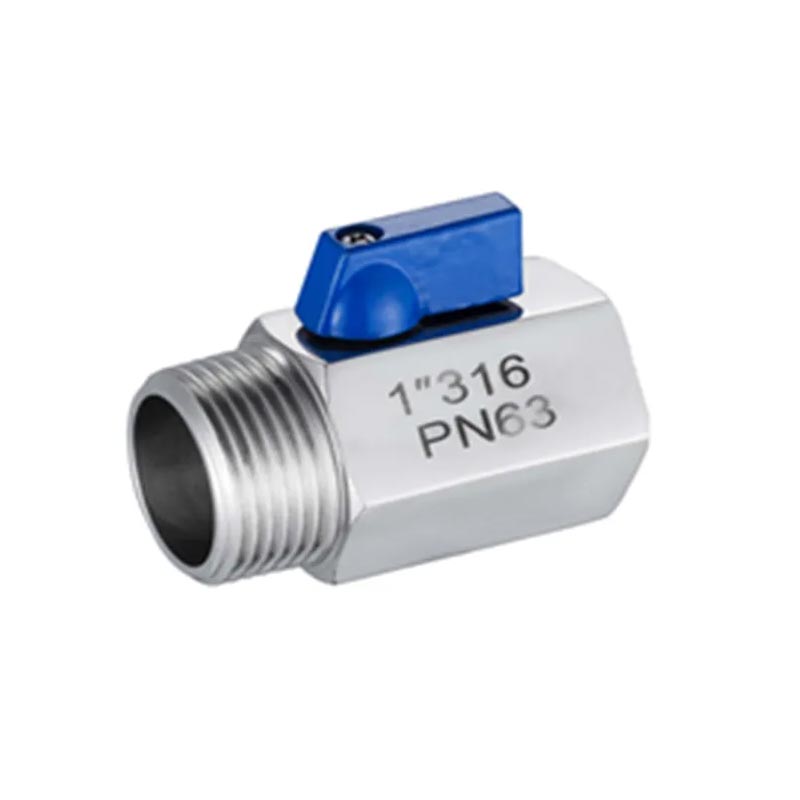

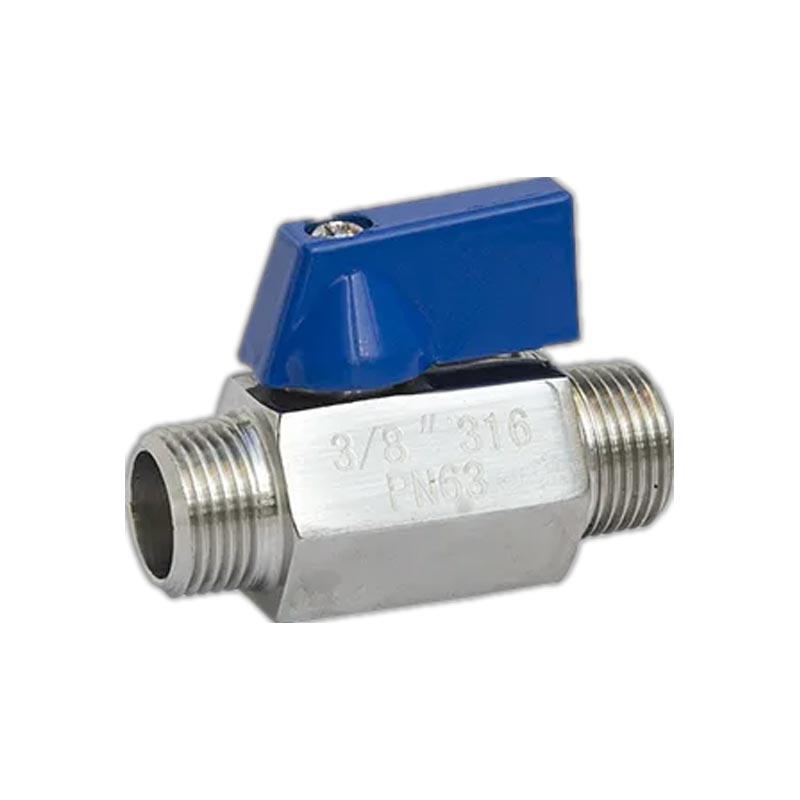

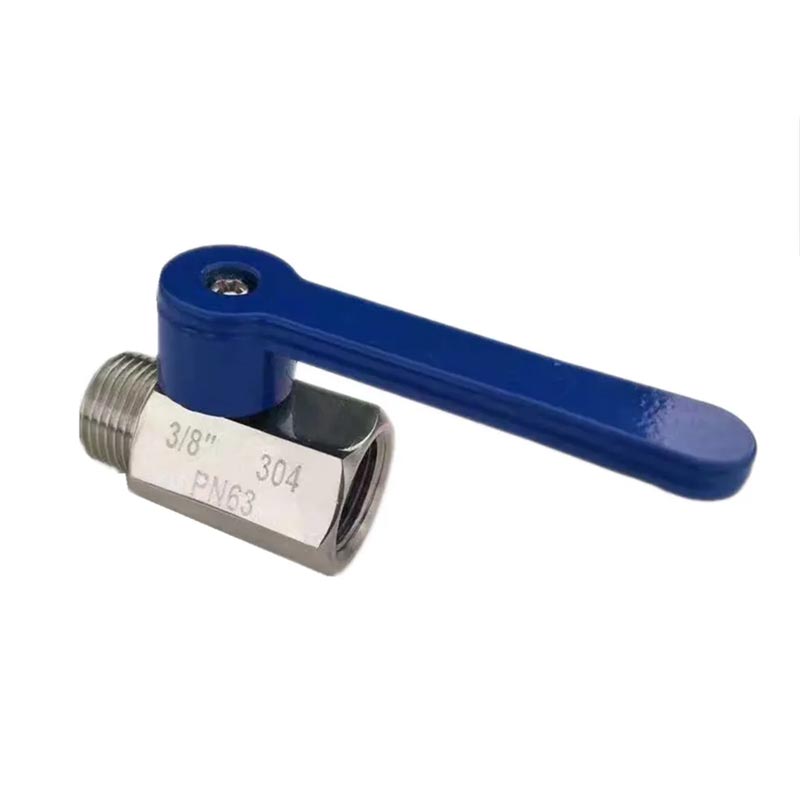

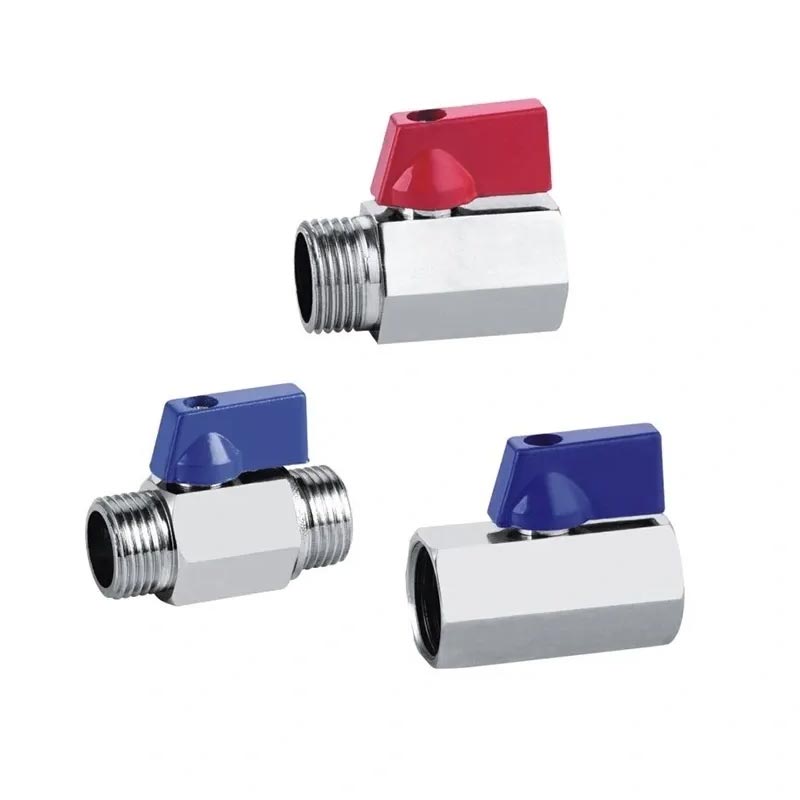

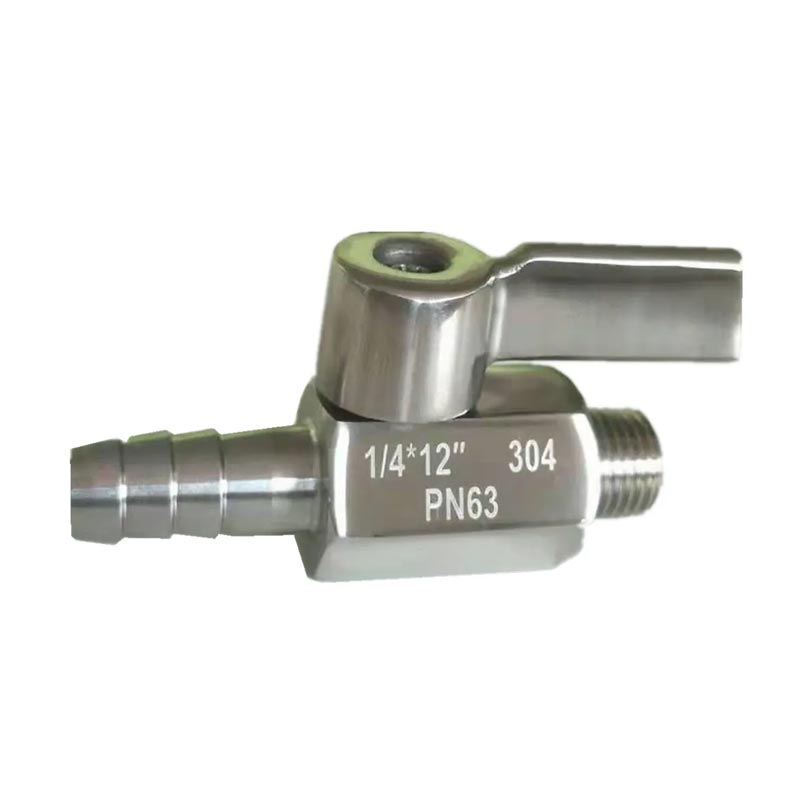

Gängad minikulventil i rostfritt stål

JOEPAI gängade minikulventil i rostfritt stål är inte en enkel nedskalad version av en standardkulventil, utan ett precisionskontrollelement specialbyggt för kompakt utrustning och lågflödesapplikationer. Tillverkad genom investeringsgjutning med en integrerad formad kropp, täcker den nominella hålstorlekar från DN6 till DN25 (1/8" till 1") och är tillgänglig i både SS304 och SS316 material för att tillgodose varierande krav på korrosionsbeständighet. Samtidigt som de behåller kärnfördelarna med standardkulventiler – 90° snabb drift, flödesmotstånd nära noll och pålitlig tätning – uppnår den betydande minskningar i storlek, vikt och installationsfotavtryck. Funktioner som en utblåsningssäker skaft för driftsäkerhet, PTFE-säten för långtidsprestanda utan läckage och stöd för flera gängstandarder inklusive NPT, BSPP, BSPT säkerställer flexibel integrering i globala rörsystem. Oavsett om den används i laboratorieinstrument, mikroluftkompressorer, dricksvattenledningar eller automationskontrollpaneler, levererar JOEPAI Mini Ball Valve stabil, pålitlig avstängningskontroll av industriell kvalitet även i de mest utrymmesbegränsade miljöerna.

Vad är en minikulventil i rostfritt stål?

En minikulventil i rostfritt stål hänvisar vanligtvis till en kvartsvarvs avstängningsventil med en nominell hålstorlek från DN6 till DN25 (1/8" till 1"), tillverkad med en 304 (CF8) eller 316 (CF8M) kropp i rostfritt stål.

Dess kärnfunktion är att öppna eller stänga rörledningen genom att rotera en sfärisk kula med ett cirkulärt genomgående hål. Den tillhör kategorin avstängningsventiler, inte en reglerventil.

Jämfört med standardkulventiler erbjuder den djup optimering av installationsutrymme, vikt, kostnad och driftsvridmoment, vilket gör den särskilt lämplig för integration i modulär utrustning och kompakta rörsystem.

Applikationsscenarier

Laboratorieprecisionsinstrument: På/av-kontroll för gaser eller mikrovätskevolymer, som kräver låg dödvolym och ingen kontaminering.

Mikroluftkompressorer och pneumatiska system: Högfrekvent cykling med lågt vridmoment och lång livslängd.

Dricksvatten och rent vattenutrustning: 316L material med polerat inre hål förhindrar urlakning av tungmetaller.

Kemiska analysatorer och farmaceutisk utrustning: Korrosionsbeständiga tätningar som är kompatibla med olika svaga syror och alkalier.

I de subtila aspekterna av industriell produktion och det dagliga livet finns det ofta dolda nyckelkomponenter som avgör effektivitet och kvalitet - Gängad minikulventil i rostfritt stål. Som en viktig medlem av vätska styrsystem har vår minikulventil blivit en oumbärlig del av modern industri med sin utsökta struktur, effektiv prestanda och ett brett utbud av applikationer. Denna artikel kommer fördjupa dig i arbetsprincipen för minikulventiler.

Arbetsprincip

Rostfritt stål gängad minikulventil, som namnet antyder, är en typ av kulventil som är kompakt i storlek och struktur. Dess arbetsprincip liknar den för a vanlig kulventil, där kärnkomponenten är en kula med ett genomgående hål (kallas en ventilkula), som roteras för att öppna och stänga ventilen.

När det genomgående hålet på sfären är i linje med inloppet och utloppet på sfären ventil, vätskan kan passera smidigt och ventilen är i öppet tillstånd; På tvärtom, när sfären roterar 90 grader stängs det genomgående hålet av tätningsytorna på båda sidor av ventilkroppen skärs vätskan av och ventilen stängs.

Denna enkla rotationsåtgärd är inte bara lätt att fungera, men har också utmärkt tätningsprestanda, vilket gör den till en idealisk val för att kontrollera vätskeflödet.

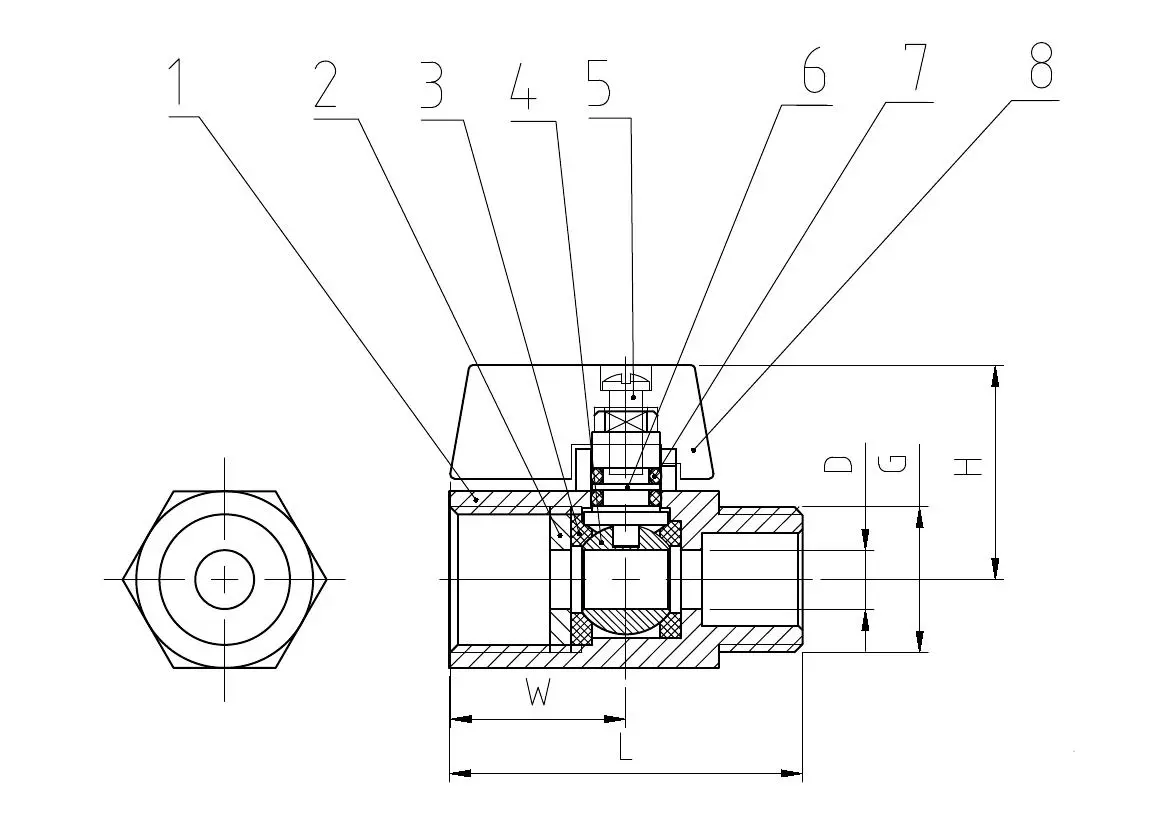

Huvuddelar och material

Huvudmått

FAQ

1. Vilket är det maximala arbetstrycket för denna minikulventil?

Klassad till 1000 WOG (PN63), lämplig för vatten, olja, gas och de flesta vätskesystem med lågt till medeltryck.

2. Hur väljer man mellan SS304 och SS316?

SS304 (CF8) — Lämplig för allmänna vatten-, olja- och gastillämpningar.

SS316 (CF8M) — Rekommenderas för miljöer som innehåller klorider, havsvatten eller sura medier, som erbjuder överlägsen korrosionsbeständighet.

3. Vilka trådstandarder stöds?

NPT, BSPP, BSPT stöds alla. Vänligen ange dina preferenser när du gör en beställning.

4. Vad är arbetstemperaturområdet?

Standardintervall: -20°C till 200°C (-4°F till 392°F). PTFE-sätet säkerställer stabil tätning över hela sortimentet.

För höga temperaturer finns PPL-säten tillgängliga, som tål upp till 300°C.

5. Är det lämpligt för dricksvattensystem?

Ja. Materialkombinationen SS316L + PTFE är lämplig för dricksvattenledningar.

6. Erbjuder du OEM- eller ODM-anpassning?

Ja. Anpassningar inkluderar handtagsstilar, kroppsgravering, längdmått och trådtyper.

Ange dina ritningar eller specifikationer, så kommer vårt ingenjörsteam att svara med en teknisk lösning inom 24 timmar.
