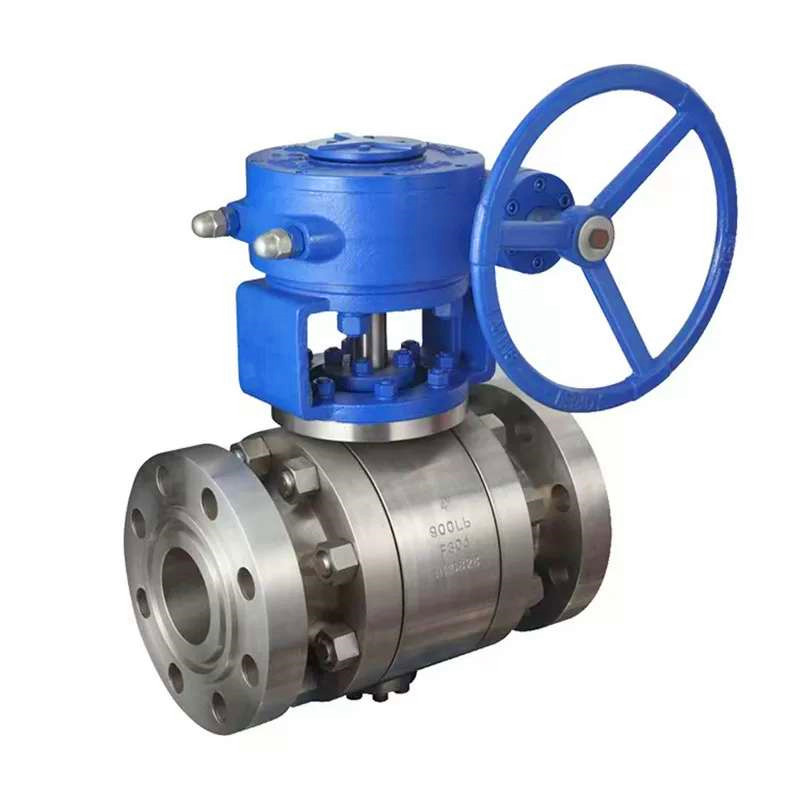

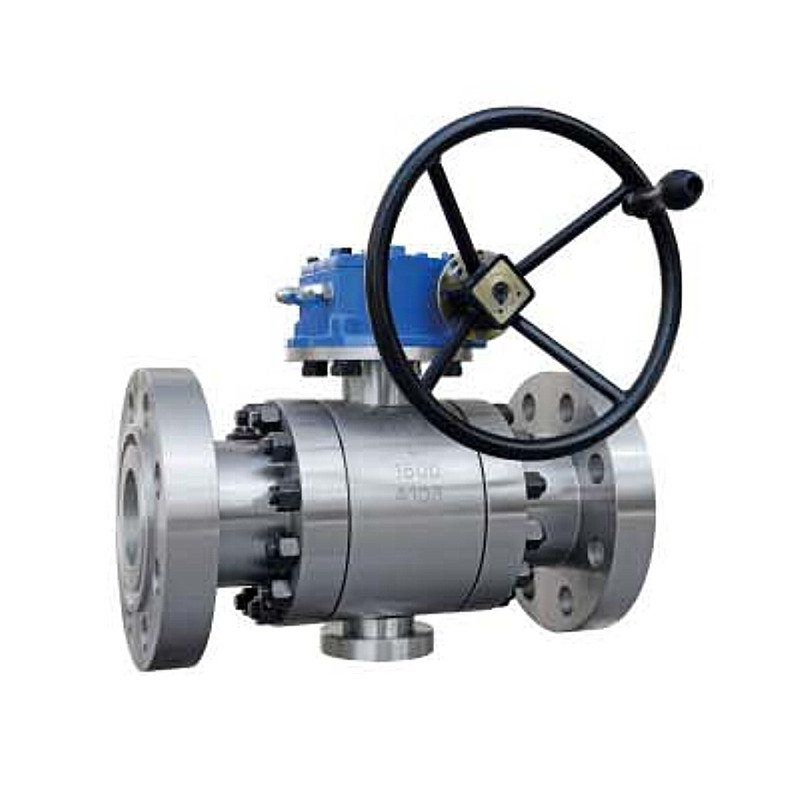

Smidda rostfria 3-delade kulventiler med flänsstift

JOEPAI Smidda Rostfritt Stål 3-delade Fläns Trunnion Kulventiler består av tre komponenter, vilket underlättar demontering och underhåll. Inre delar kan bytas ut utan att demontera hela rörledningen, vilket avsevärt minskar underhållstid och kostnader. Ventilhuset är tillverkat av ASTM A182 F304 eller F316L rostfritt stål, med hög hållfasthet och god korrosionsbeständighet. I industriella tillämpningar som involverar tuffa förhållanden som högt tryck, hög temperatur eller korrosiva media, är smidda kulventiler av rostfritt stål ofta ett mer pålitligt val än gjutna ventiler. Till skillnad från de flesta kulventiler som använder gjutprocesser, förbättrar smidda ventiler avsevärt deras strukturella styrka och tryckmotstånd genom en unik tillverkningsmetod. Välj en smidd kulventil för svåra förhållanden där säkerhet, tillförlitlighet och maximal styrka inte är förhandlingsbara.

Produktegenskaper

• Smidet stålmaterial: Ventilkroppen, kulan och spindeln är alla gjorda av högkvalitativt smidd rostfritt stål (F304, F316), bearbetade genom precisionssmidning för att eliminera gjutdefekter, vilket säkerställer hög hållfasthet och god korrosionsbeständighet.

• Full portdesign: Designen med full port optimerar vätskeflödesvägen, minskar tryckförlusten och förbättrar flödeskontrolleffektiviteten.

• Kulventiler som använder en tappmonterad (fast) kuldesign för att säkerställa att kulan förblir stabil under drift, vilket minskar slitaget på tätningskomponenter.

• Flänsanslutning: Antar RF (Raised Face) flänsanslutning som är kompatibel med ASME B16.5-standarder, vilket säkerställer pålitlig och tät installation.

• Pålitlig tätningsprestanda: Ventilsätet använder tätningsmaterial av PTFE, PEEK eller metall för att säkerställa nollläckagetätning under högt tryck och höga temperaturer.

• Brandsäker design: Uppfyller API 607 ​​brandsäkerhetsstandarder och bibehåller tätningsprestanda även under extrema förhållanden som bränder för att säkerställa systemsäkerheten.

• Antistatisk och utblåsningssäkra stamkonstruktion: Utrustad med antistatiska enheter och utblåsningssäkra skaft för att förbättra elsäkerheten och driftsstabiliteten.

• Flera driftlägen: Valfri manuell drift eller automatiserad styrning som pneumatiska, elektriska eller hydrauliska ställdon för att möta kraven i olika applikationsscenarier.

• Design med lågt flödesmotstånd: Den mjuka interna flödespassagen minskar flödesmotståndet, vilket effektivt sänker energiförbrukningen och förbättrar systemets effektivitet.

Tekniska specifikationer

• Nominell diameter: 2"~36" (DN50 till DN900)

• Nominellt tryck: 600LB till 2500LB

• Arbetstemperatur: -29℃ till 425℃

• Material: Smidet stål (A105, F304, F316)

• Tätningsmaterial: PTFE, RPTFE, PEEK, metalltätningar

• Flänsanslutning enligt ASME B16.5 standard

• Driftlägen: Manuell, Pneumatisk, Elektrisk, Hydraulisk (tillval)

• Designstandarder: API 608, ASME B16.34

• Teststandard: API 598

Applikationsfält

• Olja och gas: Används i högtrycksledningar för olja/gasöverföring, raffinaderier och naturgasbehandlingsanläggningar.

• Kemisk industri: Lämplig för hantering av frätande medier som syror, alkalier och saltlösningar.

• Power Industry: Appliceras på kylvattensystem och ångledningar i kraftverk.

• Vattenrening och kommunal vattenförsörjning: Säkerställer vattenkvalitetssäkerhet och stabil systemdrift.

• Offshore-teknik: presterar utmärkt i havsvattenmiljöer, lämplig för vätskekontrollsystem i offshore-plattformar och fartyg.

Huvuddelar Material

Kropp och slutstycke:

Smidet kolstål ASTM A 105;

Smidet rostfritt stål ASTM A 182 F 304 / F 304L;

Smidet rostfritt stål ASTM A 182 F 316 / F 316L;

Legerat stål ASTM A 182 F 11 / F 22

Kula och skaft:

ASTM A 182 F304 /  F316 (SS 304 / SS 316)

ASTM A 182 F304L /  F316L (SS 304L / SS 316L)

Kulsäte och kroppstätning:

PTFE Virgin / 25 % glasfylld - GFT / kolfylld - CFT

PEEK / Delrin / Grafoil - Grafitring

Glandpackning:

PTFE Virgin / 25 % glasfylld - GFT / kolfylld - CFT

Grafoil - Grafitring

Dubb & mutter:

ASTM A 193 GR. B7 / A 194 GR. 2H

S.S. 304 / S.S. 316

Huvudmått

Klass 600LB

Klass 900LB
