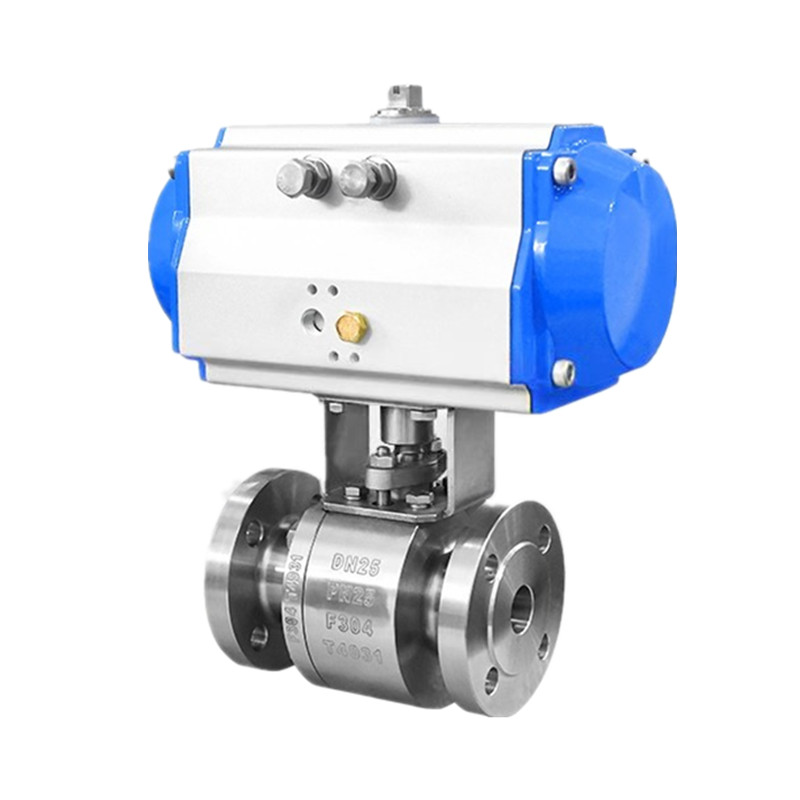

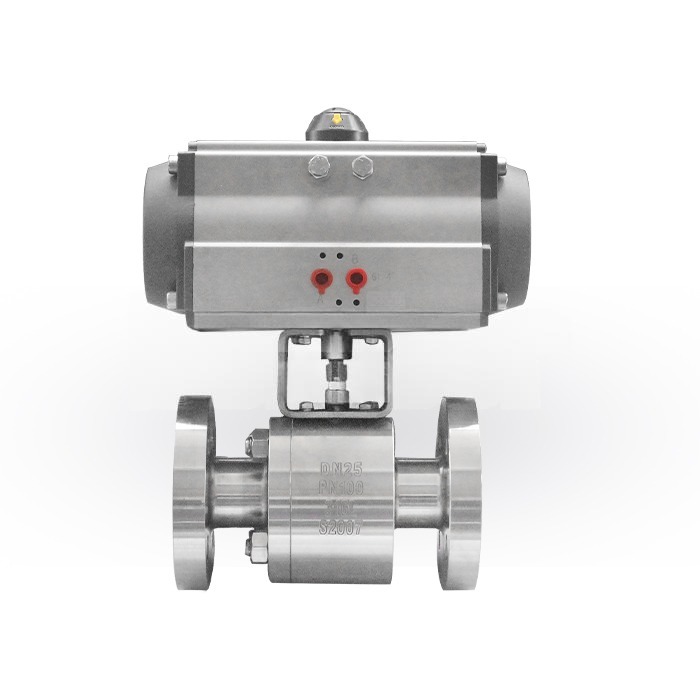

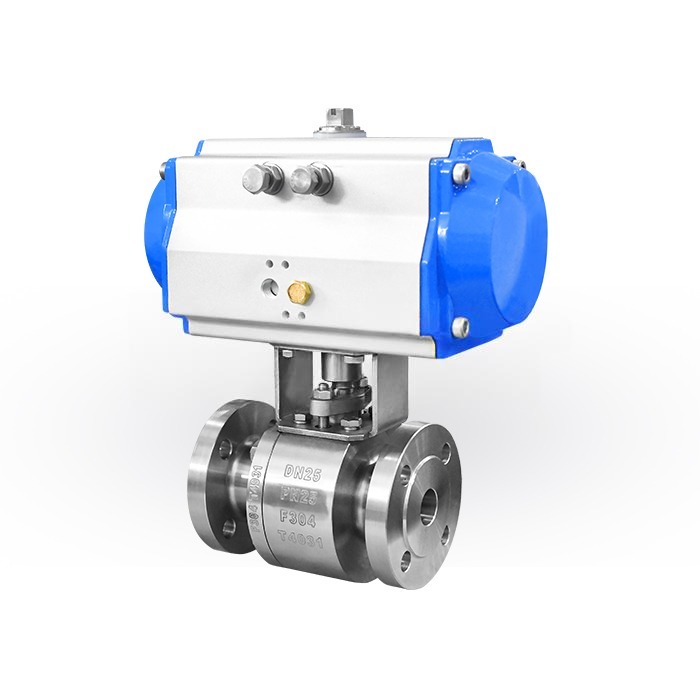

Pneumatiskt manövrerade smidda stålflänsade flytande kulventiler

JOEPAI Valve har varit en tillverkare av pneumatiska manövrerade smidda stålflänsade flytande kulventiler i många år. Kulventilen är tillverkad av smidesstål, som jämfört med gjutstål har en finare fibrer, högre mekanisk hållfasthet och överlägsen motståndskraft mot högt tryck och slag, vilket gör den lämplig för förhållanden med hög temperatur och högt tryck. Den flytande kulan rör sig mot ventilsätet under medeltryck och bildar en självåtdragande tätning; ju högre tryck, desto tätare tätning, vilket gör den särskilt lämplig för högtrycksrörledningar. Det pneumatiska ställdonet drivs av tryckluft, erbjuder snabba öppnings- och stängningshastigheter och möjliggör fjärrkontroll och automatiserad drift, lämplig för frekvent omkoppling eller nödavstängning. Den kan utrustas med tillbehör som magnetventiler, gränslägesbrytare och lägesställare för att uppnå exakt styrning och signalåterkoppling och integreras enkelt i DCS/PLC-system.

Design Advanges

Pneumatiska ställdon erbjuder snabb öppning och stängning, vilket underlättar fjärrkontroll och automatiserad integration, vilket förbättrar systemets effektivitet. Pneumatiska drivenheter eliminerar risken för elektriska gnistor, vilket gör dem lämpliga för farliga miljöer som brandfarliga och explosiva material. I händelse av överbelastning stannar eller ventilerar ställdonet vanligtvis bara, vilket inte utgör någon risk för skada och säkerställer systemsäkerheten. De kan användas i stor utsträckning för att kontrollera luft, vatten, ånga, olja, korrosiva medier, slam och till och med radioaktiva medier, för att möta behoven av komplexa driftsförhållanden. Den tvådelade kulventilen, med sin ventilkropp sammanskruvad i två delar, är lätt att demontera, vilket underlättar grundlig rengöring och underhåll av ventilkammaren. Den är särskilt lämplig för processer som kräver konstant rörledningsrenlighet eller frekvent mediabyte.

Designstandarder

Teknisk specifikation:GB AS DIN JS
Designstandard: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Ansikte mot ansikte：GB/T 12221 ASME B16.10
Flänsade ändar: GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
Test och inspektion: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

Prestandaspecifikation

Ventilstorlek: 1/2"–8"

Bore: Full Bore

Ändanslutning: RF-fläns

Nominellt tryck: PN1,6-6,4, Klass 150~600LB
Styrketest: 1,5PN
Tätningstest: 1,1PN
Gastätningstest: 0,6Mpa
Ventilhusets huvudmaterial: A105, F304, F316, Duplext rostfritt stål
Lämpligt medium: vatten, ånga, olja ， Innehåller fibrer, liten fast substans partiklar, slam etc
Lämplig temperatur: -29℃~180℃；-29℃~425℃；-40~540℃

Smidning av kulventildelar Material

Huvudmått
