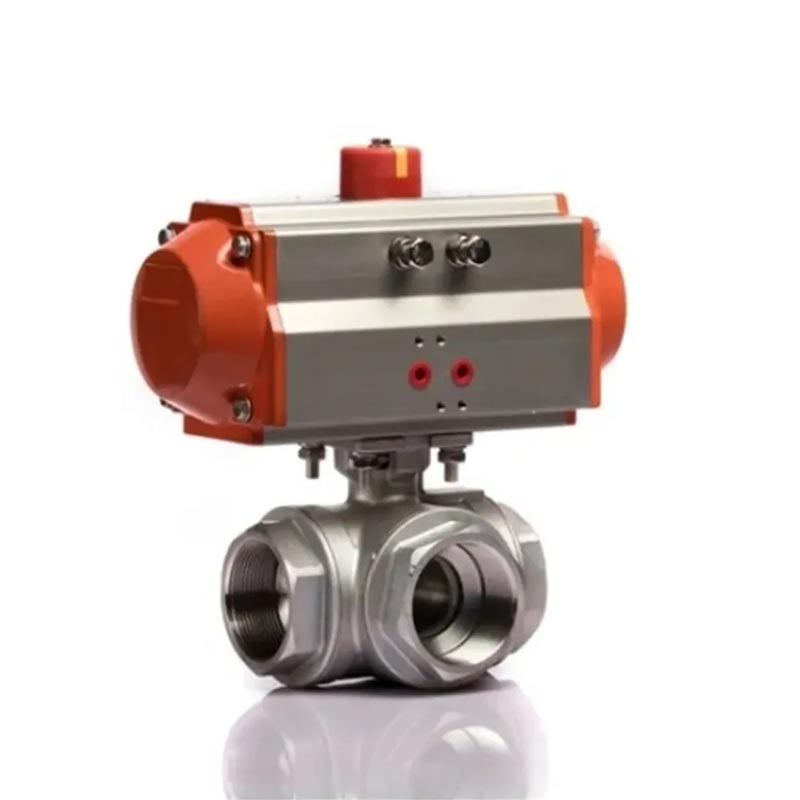

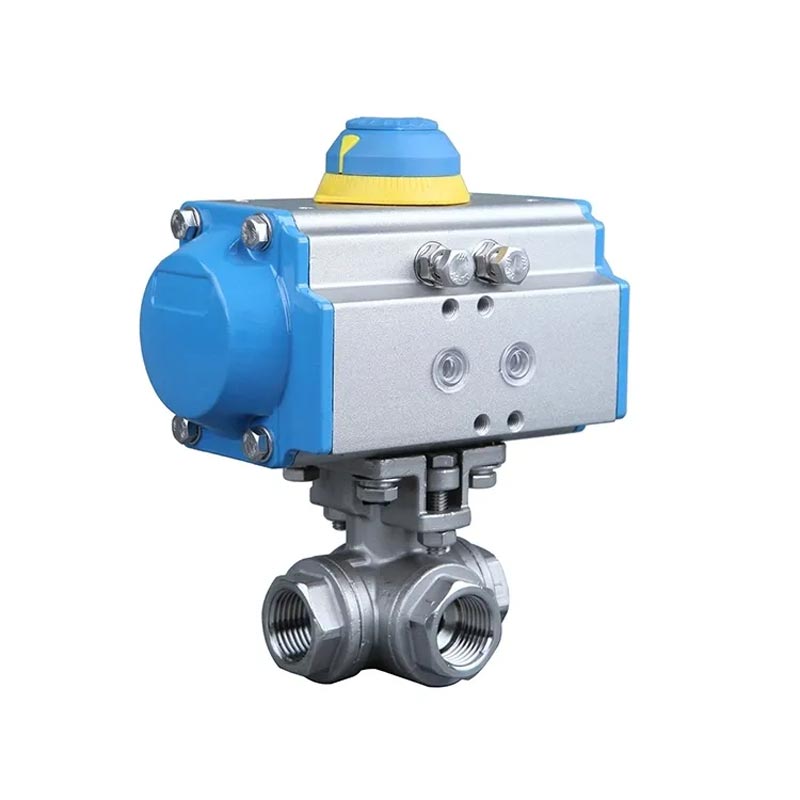

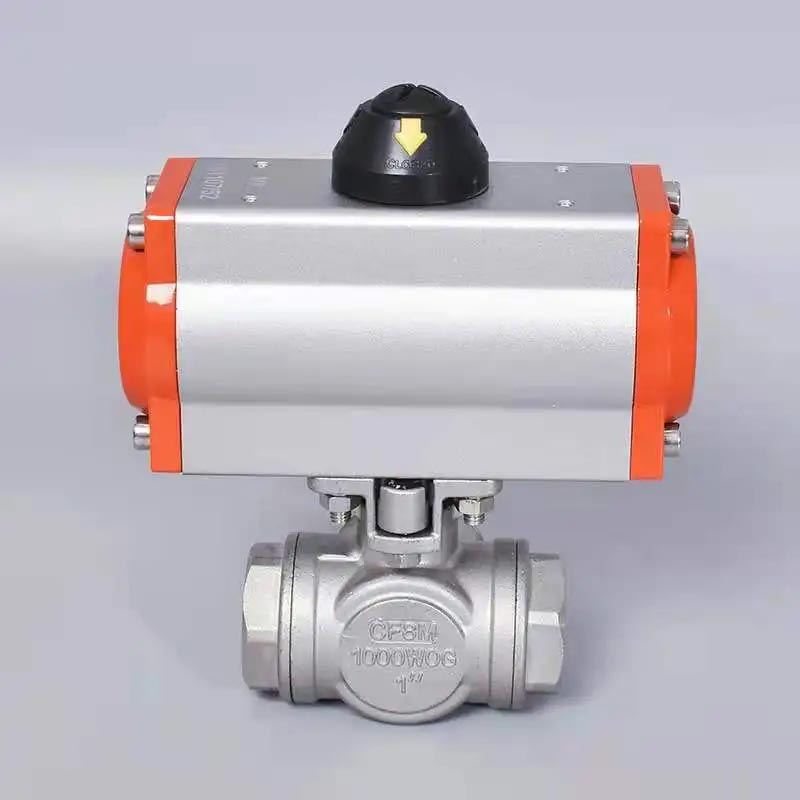

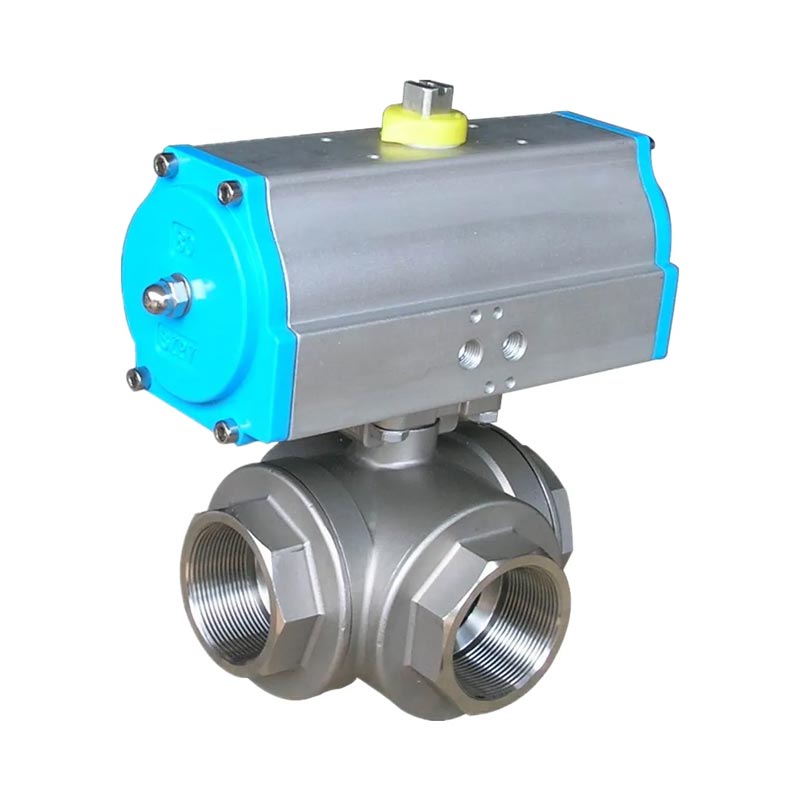

JOEPAI rostfritt stål gängad trevägs pneumatisk kulventil har en högkvalitativ 304 eller 316 smidd ventilkropp i rostfritt stål och är utrustad med högpresterande dubbelverkande eller enkelverkande pneumatiska ställdon för automatisk öppnings- och stängningskontroll. Den kompakta gängade anslutningen struktur förenklar installation och underhåll, anpassar sig till olika standarder som NPT och BSP, och använder PTFE eller förstärkta tätningsmaterial för tätningsdelen. Den är lämplig för T-formad eller L-formad kanal strukturer och kan uppnå medelstor avledning, sammanslagning eller byte verksamhet. Det används ofta i vätskeautomationskontrollsystem.
Investeringsgjutningsorgan
Arbetstryck 1000 W.O.G.
Justerbar stampackning
Ren teflon tätningar och säten
Temperaturområde: -60 till 450 °F
ISO5211 direkt monteringsplatta design för ställdon
Utblåsningssäker skaft, solid kula enligt kundförfrågan
100 % läckagetestad vid 100 psi luft under vatten
Hydrostatiskt testtryck: 1500psi
Låsanordningshandtag (tillval)
| 1 | Kropp | CF8/CF8M | 8 | Stam | SS304/SS316/SS |
| 2 | Lock | CF8/CF8M | 9 | Tryckbricka | PTFE |
| 3 | Lock | CF8/CF8M | 10 | Förpackning | PTFE |
| 4 | Boll | SS304/SS316/SS | 11 | Körtel | SS304/SS |
| 5 | Plats | PTFE | 12 | Stammutter | SS304/SS |
| 6 | Packning-A | PTFE | 13 | Block Only Retreat | SS304/SS |
| 7 | Packning-B | PTFE |
| NPS | D | L | h1 | h2 | E | Ra | Rb | Rc | Rd | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Produktnamn | 3-vägs gängad kulventil i rostfritt stål med pneumatisk Ställdon |
| 1. Material | Rostfritt stål 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Storlek | 1/4''~4'' (DN6~DN100) |
| 3. Certifikat | ISO9001 & CE |
| 4. Port | Reducerad/full port |
| 5. Arbetstryck | 1000PSI (PN63/6,3Mpa) |
| 6. Anslutningen avslutas | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Arbetstemp. | -20~300ºC |
| 8. Lämpligt medium | Vatten, naturgas, olja och en del frätande vätska |
| 9. Tätning | PTFE, RPTFE, PPL |
| 10. Låsning | Alternativ |
| 11. Inspektion och provning | Enligt API598 |
| Transport | |
| Leveranstid | 20~30 dagar |
| Paket | Standard exporterande plywoodfodral |
| Frakthamn | Ningbo/Shanghai, Kina |
| Leveransvillkor | Exw, FOB, CFR, CIF, etc. |
| Betalningsvillkor | T/T, Western Union, etc. |
| 30 % förskottsbetalning, 70 % saldo betalas före frakt eller mot kopia av BL | |
| Garanti | 18 månader efter att ha lämnat fabriken |
| Fördel | OEM är tillämplig |
| Andra | Vi tillverkar även flänskulventil, grindventil, klotventil, Backventil, Brandpostventil, Boosterventil, Helsvetsad Kulventil & Y Sil., Etc. |
