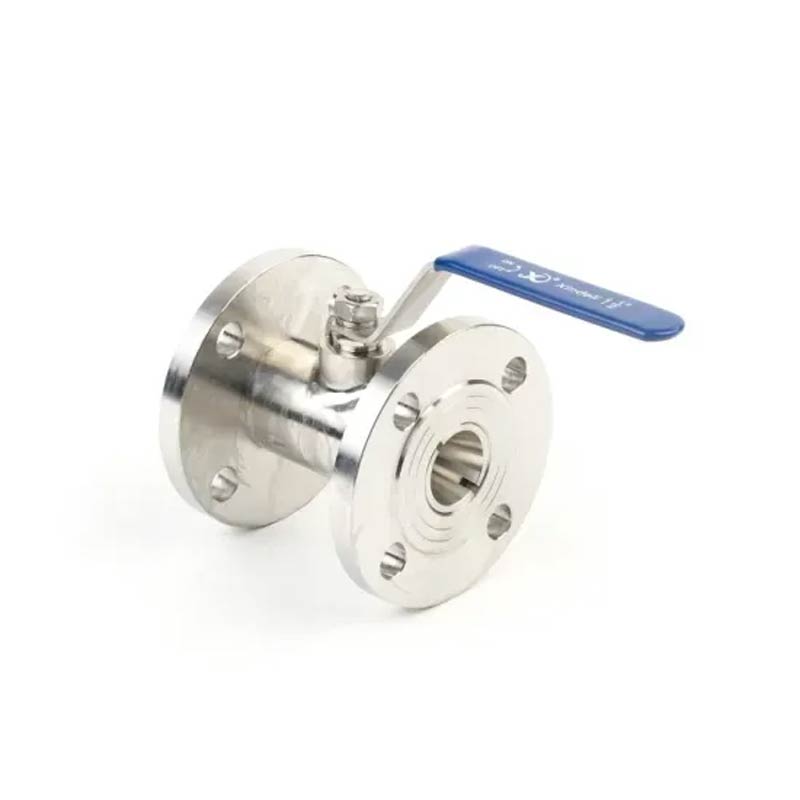

JOEPAI hållbar 1PC ANSI flänsad kulventil KLASS 150LB överensstämmer med ANSI B16.5 150LB-standard, antar precisionsgjuten ventilkropp, kompakt överlag struktur och överlägsen tätningsprestanda. Lämplig för vätskeavstängning eller växlingsstyrning i olika industriella rörledningar, flitigt använda i petrokemi, kraft, vattenrening och allmänna industriella system, speciellt lämplig för utrymmesbegränsade eller lätta applikationer.
Arbetsprincipen för 1PC ANSI flänsad kulventil KLASS 150LB är mycket enkelt. När handtaget roterar roterar även sfären och förändras därigenom inriktningen mellan sfärens inre hål och ventilkroppen kanal. I stängt tillstånd är det sfäriska hålet inte i linje med ventilhusets kanal, vilket förhindrar att vätska passerar igenom. I det fria tillstånd, det sfäriska hålet är i linje med ventilhusets kanal, vilket tillåter vätska att fritt passera.
En av fördelarna med kulventiler är att de snabbt kan slå på och av utan behov av en stor vridning av handtaget. Detta gör 1PC ANSI Flänsad kulventil KLASS 150LB speciellt lämplig för situationer som kräver frekvent kontroll av vätskeflödet.
Mått ansikte mot ansikte: B16.10-1992
Flänsanslutning: ANSI B16.5
TEMPERATUROMRÅDE: -20ºC~150ºC
LÄMPLIG MEDIUM: VATTEN, OLJA, LUFT OCH NÅGOT FRÄTANDE VÄTSKA
INVESTERINGSGJUTNINGSKROPP
DESIGN: ANSI B16.34, API608
TEST: API 598, API 6D
MATERIAL: KOLSTÅL WCB/DIN1.0619
ROSTFRITT STÅL 304/1.4308
ROSTFRITT STÅL 316/1.4408
| 1 | Lock | WCB/CF8/CF8M | 9 | Tryckbricka | SS/SS304/SS316 |
| 2 | Kropp | WCB/CF8/CF8M | 10 | Förpackning | SS/SS304/SS316 |
| 3 | Bult | SS/SS304/SS316 | 11 | Körtel | SS/SS304/SS316 |
| 4 | Plats | PTFE | 12 | Hantera | SS |
| 5 | Bultbricka | SS/SS304/SS316 | 13 | Fjäderbricka | SS/SS304/SS316 |
| 6 | Sexkantsmutter | SS/SS304/SS316 | 14 | Stammutter | SS/SS304/SS316 |
| 7 | Boll | SS/SS304/SS316 | 15 | Plastskydd | Plast |
| 8 | Stam | SS/SS304/SS316 |
| NPS | d | D | D1 | D2 | T | f | L | W | H | N | d2 |
| 1/2" | 15 | 90 | 60.3 | 34.5 | 11.2 | 2 | 108 | 125 | 65 | 4 | 16 |
| 3/4" | 20 | 100 | 69.9 | 42.9 | 11.2 | 2 | 117 | 135 | 75 | 4 | 16 |
| 1" | 25 | 110 | 79.4 | 50.8 | 12 | 2 | 127 | 135 | 87 | 4 | 16 |
| 11/4" | 30 | 160 | 88.9 | 63.5 | 12.7 | 2 | 140 | 147 | 90 | 4 | 16 |
| 11/2" | 36 | 160 | 98.4 | 73 | 14.3 | 2 | 165 | 180 | 95 | 4 | 16 |
| 2" | 46 | 185 | 120.7 | 92.1 | 15.9 | 2 | 178 | 180 | 110 | 4 | 19 |
| 21/2" | 57 | 185 | 139.7 | 104.8 | 17.5 | 2 | 190 | 200 | 120 | 4 | 19 |
| 3" | 73 | 305 | 152.4 | 127 | 19.1 | 2 | 203 | 230 | 130 | 4 | 19 |
| 4" | 90 | 305 | 140.5 | 157.2 | 23.9 | 2 | 229 | 240 | 150 | 8 |
19 |
