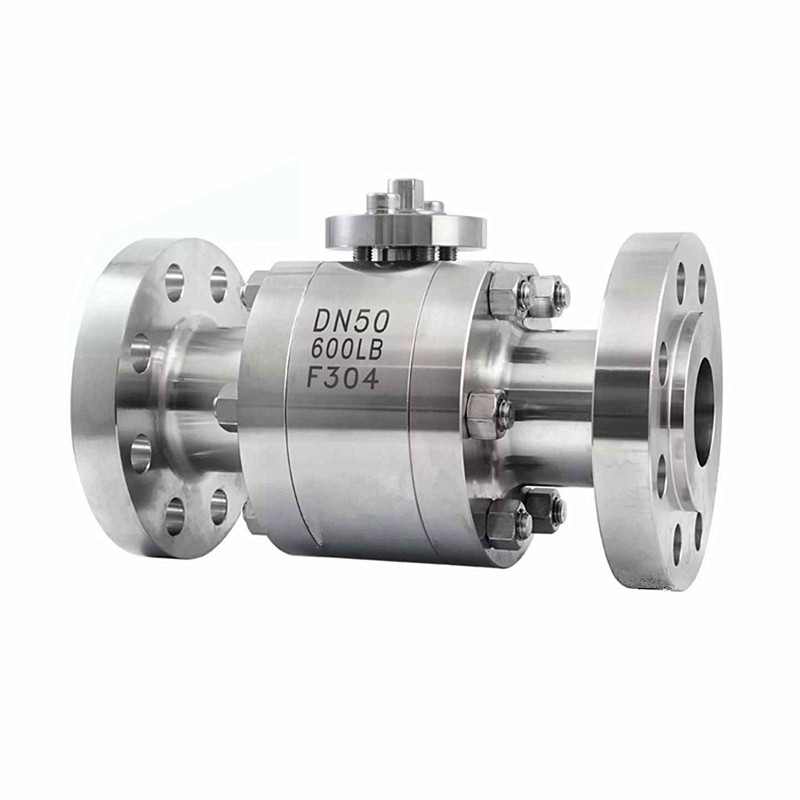

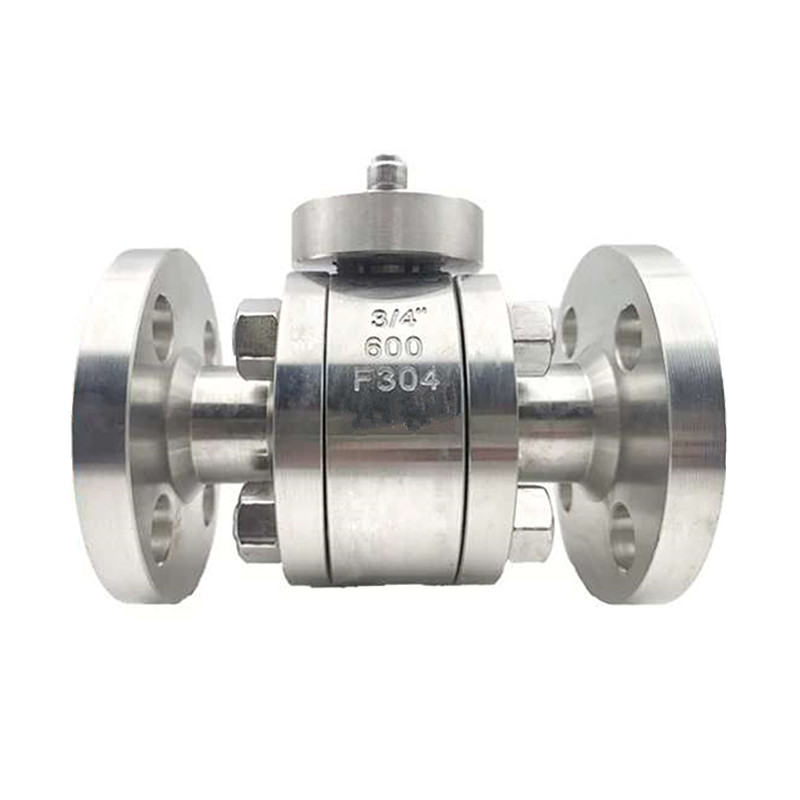

ANSI Flänsad högtryckssmidd kulventil 600LB

JOEPAI Valve har varit djupt involverad i ANSI Flanged High Pressure Forged Ball Valve 600LB marknaden sedan 2003, med fokus på skräddarsydda och exporttjänster för smidda högtrycksventiler, med rik OEM-erfarenhet och internationell projektmatchande poster. I industriella applikationer som involverar tuffa förhållanden som högt tryck, hög temperatur eller korrosiva media är smidda kulventiler ofta ett mer pålitligt val än gjutna ventiler. Till skillnad från de flesta kulventiler som använder gjutprocesser, förbättrar smidda ventiler avsevärt deras strukturella styrka och tryckmotstånd genom en unik tillverkningsmetod. Välj en smidd kulventil för svåra förhållanden där säkerhet, tillförlitlighet och maximal styrka inte är förhandlingsbara.

Design Advanges

Tredelad kroppsdesign: Ventilkroppen är uppdelad i två delar, vilket underlättar underhåll och utbyte av komponenter, minskar stilleståndstiden, samtidigt som ventilens totala styrka och tätningsprestanda förbättras;

Smidd stålmaterial: Ventilhuset, kulan och ventilskaftet är alla gjorda av högkvalitativt smidd stål (t.ex. A105, F304, F316), som har hög hållfasthet och god korrosionsbeständighet. Det kan motstå erosion av olika kemiska medier och förlänga ventilens livslängd;

Flytande kuldesign: Kulan kan flyta fritt under mediets tryck och passar tätt med ventilsätet, bildar en bra tätningseffekt och säkerställer ingen läckagerisk;

Flänsanslutning: Använder en standard flänsanslutningsmetod som överensstämmer med ASME B16.5-standarden, vilket säkerställer tillförlitlighet och tätningsprestanda för installationen;

Brandsäkerhetsdesign: I enlighet med API 607-standarden kan ventilen bibehålla tätningsprestanda även i händelse av brand, vilket förhindrar medelstort läckage och säkerställer systemsäkerhet;

Antistatisk enhet: Utrustad med en inbyggd antistatisk enhet förhindrar den effektivt statisk ackumulering, minskar risken för brand och explosion och är särskilt lämplig för kontroll av brandfarliga och explosiva medier;

Flera driftlägen: Den kan utrustas med manuella, pneumatiska, elektriska eller hydrauliska ställdon för att uppnå automatisk fjärrkontroll.

När ventildesignen är klar fortsätter våra skickliga tekniker med smidesprocessen. Smide innebär att man applicerar mekanisk kraft - ofta i kombination med värme - för att forma metall till höghållfasta, täta komponenter. Både ventilhuset och de inre delarna är smidda, vilket resulterar i exceptionellt robusta, kraftiga ventiler som ger pålitlig prestanda även under de mest krävande förhållanden.

Teknisk specifikation

Nominell diameter: 1/2″ till 8″ (DN15 till DN200)

Tryckklass: 150LB~600LB

Temperaturområde: -29℃ till +425℃

Anslutningsmetod: Flänsad anslutning (kompatibel med ASME B16.5-standarden)

Driftläge: Manuell, Pneumatisk, El, Hydraulisk

Designstandard: API 608, ASME B16.34

Teststandard: API 598, ISO 5208

Brandskyddsdesign: API 607

Tillämpliga medier: Vatten, olja, gas, kemiska medier, etc.

Smidda kulventildelars material

Huvudmått

Cflickan 150LB                                                                                                                                                                                                                                                                                                                                                        Enhet: mm

Cflickan 300LB                                                                                                                                                                                                                                                                                                                                                     Enhet: mm

Ctjej 600LB                                                                                                                                                                                                                                                                                             Enhet: mm

NPS	DN	d	L			FLÄNS						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
