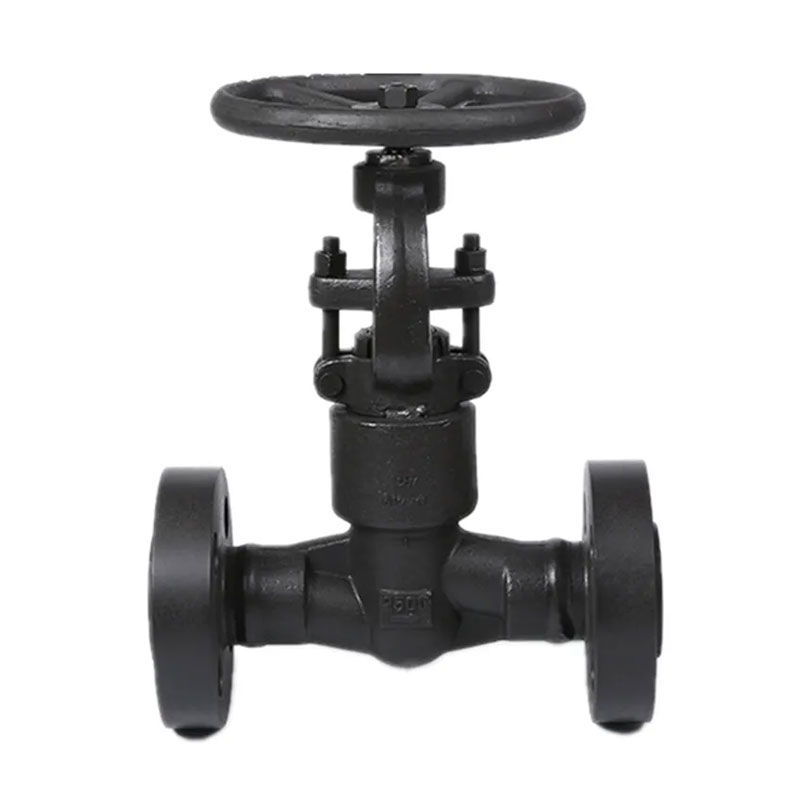

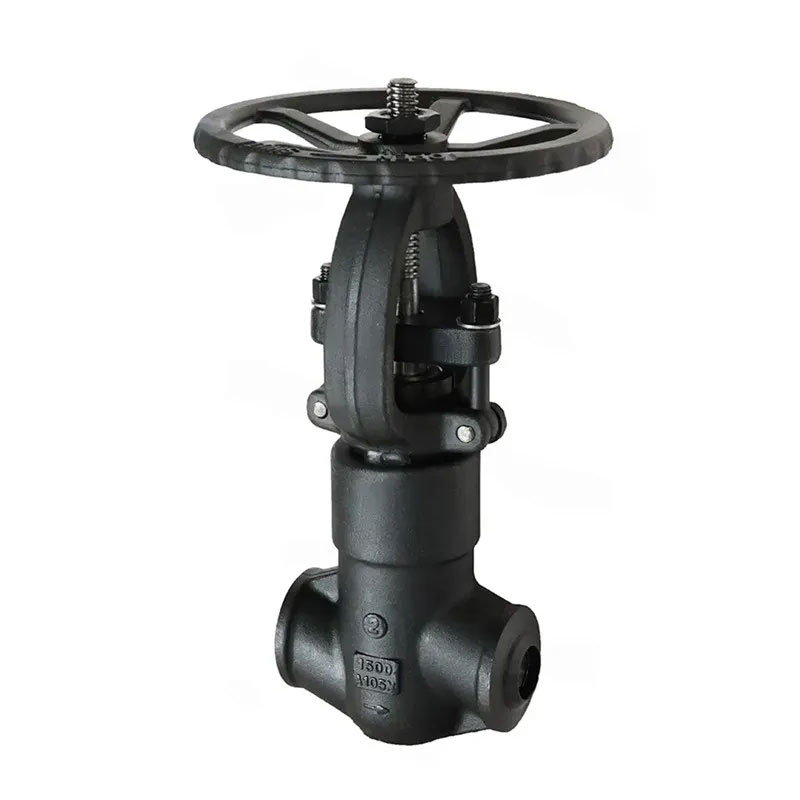

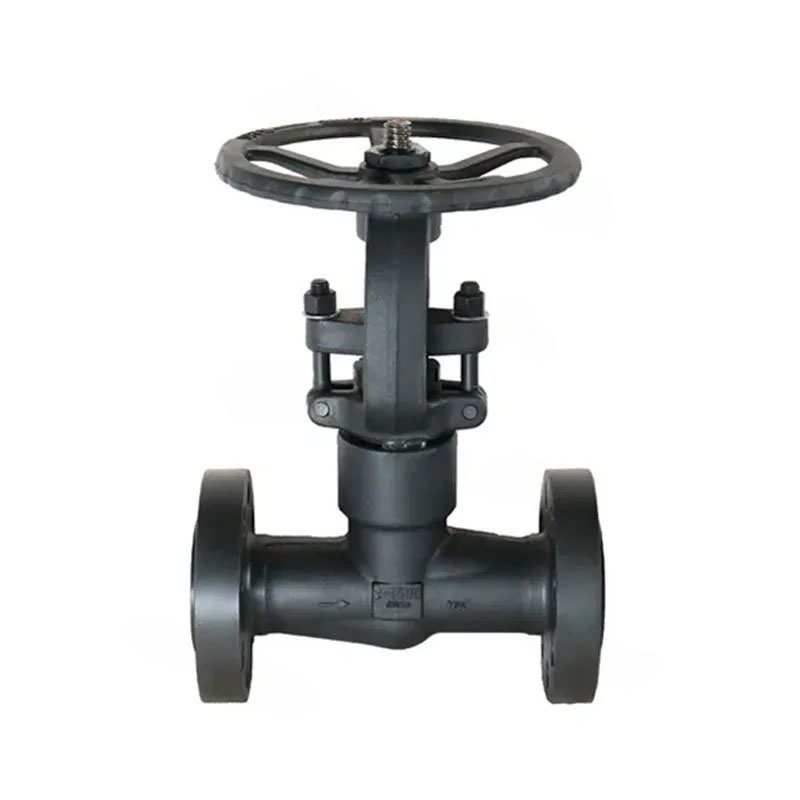

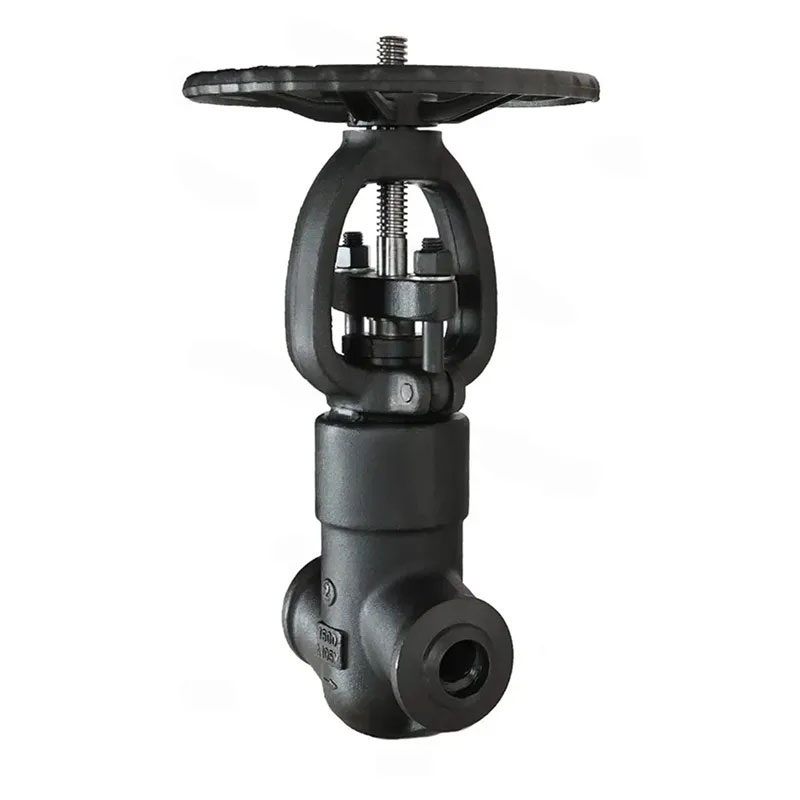

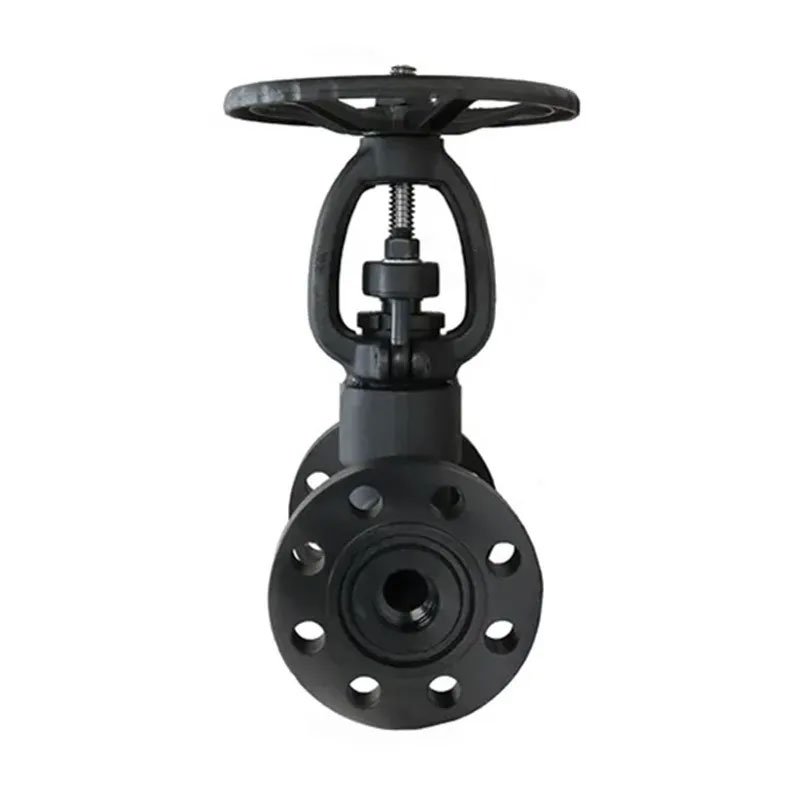

Joepai -smidda stål Flanged Pressure SEAL Globe Valve som görs i Kina gör installationen enklare. Denna ventil är utformad för att hantera högtrycksförhållanden och är idealisk för industrier som olja och gas, kraftproduktion och petrokemikalier. I dessa sektorer, där högtrycksvätskekontroll är avgörande, säkerställer ventilens tryckkonstruktion tillförlitlig drift. Det kan upprätthålla en tät tätning även under extrema tryckskillnader, förhindra läckor och säkerställa systemsäkerhet. Denna jordklotventil erbjuder ett val av förfalskat stål A105N, F304 eller F316 rostfritt - stålmaterial. A105N ger utmärkt styrka för allmänna industriella tillämpningar. F304 är lämplig för måttligt frätande miljöer, medan F316 erbjuder förbättrad korrosionsmotstånd i mycket aggressiva miljöer som kemiska växter och marina installationer. Denna mångsidighet gör den anpassningsbar till ett brett spektrum av industrier.
1.Design - API 602 / BS 5352 / ASME B16.34
2.End Flange - ASME B16.5
3.BW END - ASME B16.25
4.SW END - ASME B16.11
5. Skruvade ändar - ASME B1.20.1
6.test - API598
7. Special-NACE MR-01-75
1.Bolt motorhuv, svetsad motorhuv eller trycktätning motorhuven
2. Plug -skiva/konisk skiva
3.full hamn eller konventionell hamn
4. utanför skruv och ok (OS & Y), stigande stam
5. Utökad motorhuv för kryogena tjänster
6.Material: Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321 etc.
7.DICS och STEM: A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13CR.ETC
8.Peration: Handhjul
9. Offshore /olja /gas /kemisk /petrokemisk massa /papper /vatten /avloppsvatten
/Marin
| Tryck | 150 kg | 300 kg | 600 kg | 900 kg | 1500 kg | 2500 £ | |
| Styrkestestning | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| Tätning | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Lufttestning | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| INGA | NAMN | CS till ASTM | När det gäller ASTM | SS till ASTM | |
| Typ A105 | Typ F22 | Typ F304 (L) | Typ F316 (L) | ||
| 1 | KROPP | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | PACKNING | Korrugerad SS+-grafit | Ss+ptfe | ||
| 3 | BULT | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | STIFT | A276 420 | A276 304 | ||
| 5 | Förpackning | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | BULT | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | MUTTER | A194 2H | A194 4 | A194 8 | A194 8M |
| 8 | MUTTER | A276 410 | |||
| 9 | MUTTER | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | Namnskylt | Ss | |||
| 11 | RATT | A197 | |||
| 12 | KÖRTEL | A216 WCB | A351 CF8 | ||
| 13 | FÖRPACKNING | Flexibel grafit | Ptfe | ||
| 14 | HÄTTA | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | STAM | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | SKIVA | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 17 | MEDIUM | Vatten, olja, gas | Vatten, olja, gas | Syra, vatten, olja, gas | |
| 18 | TEMPERATUR | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| STORLEK | S | L | T | W | H ≈ | Vikt (kg) ≈ | ||||||
| TUM | Dn | ANSI | Han är | 800 kg | 2500 lb | A n s i | Stor, BS | J i s | 800 kg | 2500 lb | ||
| Npi | RC | Pt | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
