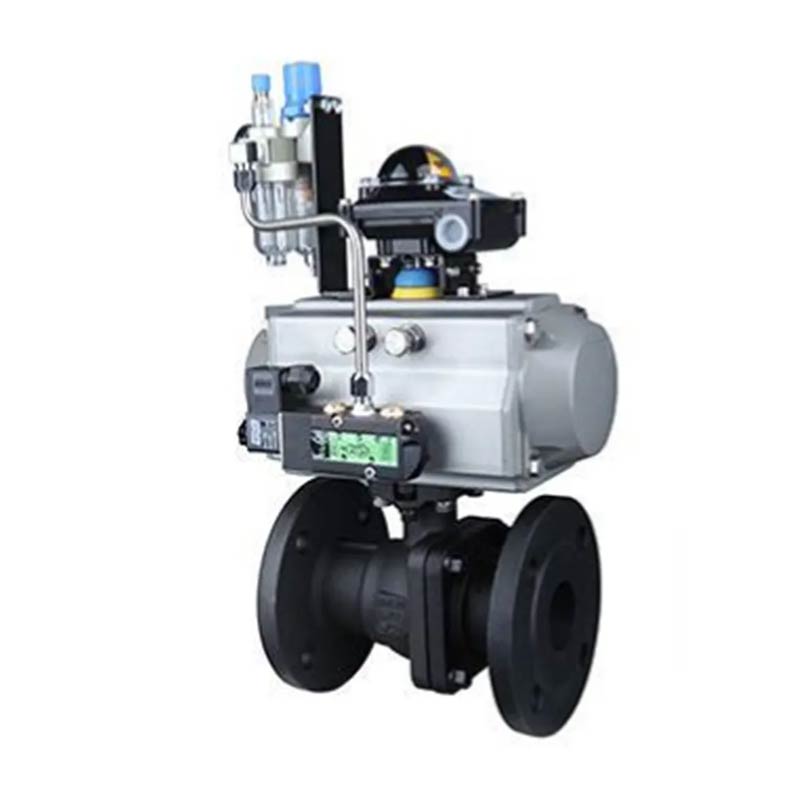

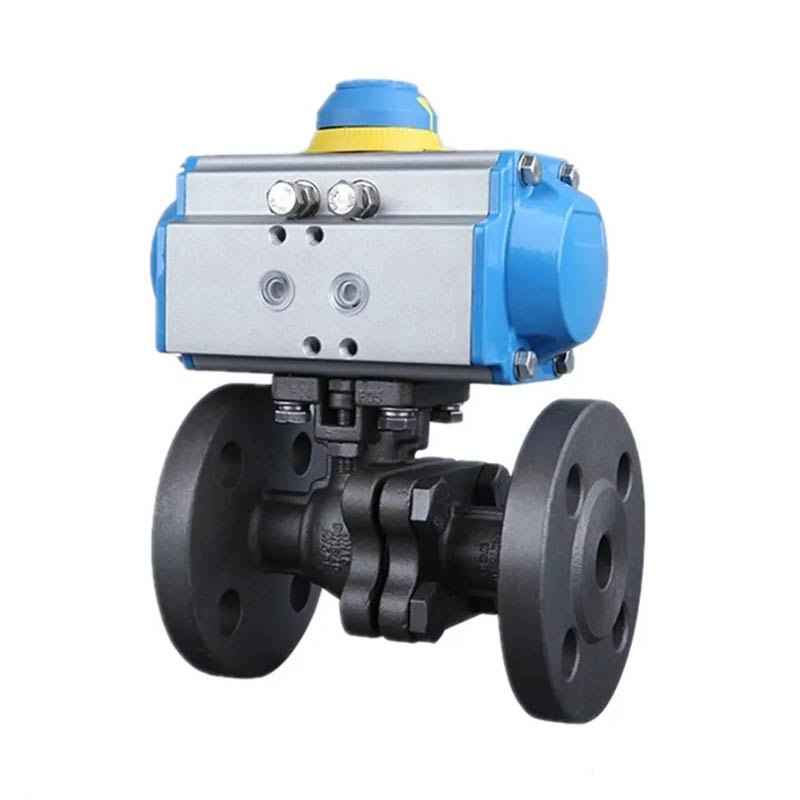

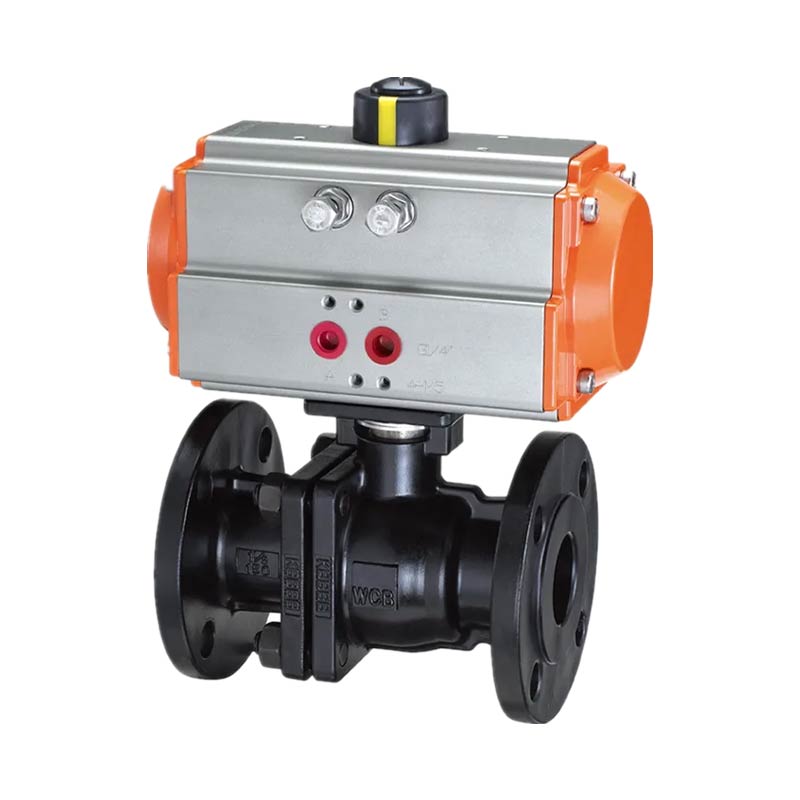

Pneumatisk manövrerad gjutstål 2PC flänskulventil

JOEPAI hållbar pneumatisk manövrerad gjutstål 2PC flänskulventil används huvudsakligen för att skära av eller koppla media i rörledningar, och kan även användas för vätskereglering och kontroll. Bland dem har den hårt förseglade V-formade kulventilen en stark skjuvning kraft mellan dess V-formade kärna och metallsätet på den svetsade hårdlegeringen, som är särskilt lämplig för media som innehåller fibrer, små fasta material partiklar etc. Flervägskulventilen på rörledningen kan inte bara styr flexibelt sammanslagning, delning och växling av flödesriktningen av mediet, men stäng också valfri kanal för att ansluta de andra två kanalerna. Denna typ av ventil bör i allmänhet installeras horisontellt i rörledningar.

Pneumatiskt aktiverad gjutstål 2PC flänskulventil, ytan på kolstålet hårdförsegling kulventilkropp antar avancerad sprutteknik, och genom behandling av olika arbetsförhållanden, kan den högsta hårdheten nå HRC78. Behandlingen av ventilsätets tätningsyta kan uppnå ett maximum hårdhet på HRC72. Kulan och ventilsätet är ihopparade och slipade, och allt tätningsområdena för hela tätningsytan på kulventilen är precision marken. Lämplig för media med hög temperatur och högt tryck som vatten, ånga, petroleum, kol, fibrer, trögflytande och frätande media, samt media med partiklar. Metalltäta kulventiler har två strukturer: flytande kula och fast boll. Metallsätesringen kommer i kontakt med den sfäriska ytan, och en likformig fjäderbelastning verkar på sätesringen för att bilda en tätning mellan sätet ringen och den sfäriska ytan. Kolstål 2PC flänsad kulventil expanderar hjälptätningen på grund av fjäderbelastningen, vilket uppnår tätning mellan ventilhuset och sätet. Fjäderns belastning är tillräcklig för att ge en pålitlig tätning mellan ventilsätet och sfären. Under lågt tryck förhållanden kan ett tätande fettinsprutningssystem utformas mellan ventilsätets och sfärens tätningsyta.

Produktfunktioner:

Pneumatisk manövrerad gjutstål 2PC flänskulventil är designad specifikt för industriella automationsvätskekontrollsystem, denna produkt integrerar en högpresterande ventilkropp i gjutet stål med ett högeffektivt pneumatiskt ställdon, vilket uppnår exceptionell hållbarhet, tätning och snabb öppnings- och stängningskontroll. Nyckelfunktioner inkluderar:

1. Utrustad med ett högpresterande dubbelverkande eller fjäderåtergående (enkelverkande) pneumatiskt ställdon, erbjuder den snabb respons och högt vridmoment, vilket möjliggör snabb 90-graders rotation samt öppning och stängning, vilket uppfyller kraven för högfrekvent automationskontroll.

2. Ventilkroppen är precisionsgjuten och bearbetad av högkvalitativt gjutstål (såsom WCB), som erbjuder exceptionell mekanisk hållfasthet och slagtålighet, vilket gör den lämplig för medel- och högtryckstillämpningar och tuffa industriella miljöer.

3. Den tvådelade designen med delad kropp är kompakt och lätt, vilket underlättar installation, underhåll och snabbt demontering och utbyte av den interna ventilkärnan, vilket avsevärt minskar de långsiktiga underhållskostnaderna.

4. Ventilsätet, konstruerat av förstärkt polytetrafluoreten (PTFE) eller metalltätningsmaterial, bildar en läckagefri tätning med den precisionspolerade kulan, vilket säkerställer tillförlitlig avstängning under ett brett spektrum av hårda medier och tryck.

5. Design med full eller reducerad borrning minimerar flödesmotståndet, reducerar effektivt tryckförluster i rörledningen och gör dem lämpliga för tillämpningar som kräver höga flödeshastigheter.

6. Standardflänsanslutningar (som ANSI, JIS och DIN) säkerställer enkel installation. Dessa produkter används i stor utsträckning inom industrier som vattenbehandling, petrokemi, kraftproduktion och papperstillverkning, kontroll av vatten, ånga, olja, gas och vissa frätande medier.

7. De kan utrustas med tillbehör som gränslägesbrytare, magnetventiler, filtertrycksreduceringsventiler och lägesindikatorer, vilket ger realtidsfeedback om ventilstatus och möjliggör systemintegration och säkerhetsförregling.

Välj våra pneumatiska flänsade kulventiler för att ge en stabil, effektiv och långvarig automatiserad vätskekontrolllösning.

Huvuddelar och material

Huvudmått
