I vattenförsörjningsnät, vattenreningsverk, HVAC-system och andra projekt som kräver flödeskontroll frågar folk ofta: "Hur är en fjärilsventiler används för flödeskontroll?" Den här frågan kräver att vi har en viss förståelse för ventilernas egenskaper och deras driftsförhållanden innan vi kan veta svaret. Därför kommer denna artikel att diskutera fördelarna med vridspjällsventiler i stryptillämpningar och deras begränsningar. Detta kommer att hjälpa oss att väga olika faktorer och välja den mest ekonomiska och tillförlitliga lösningen i faktiska scenarier och projekt.
Arbetsprincipen för fjärilsventiler i flödeskontroll

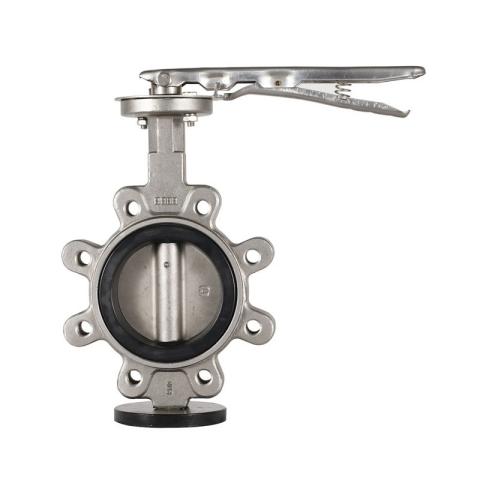

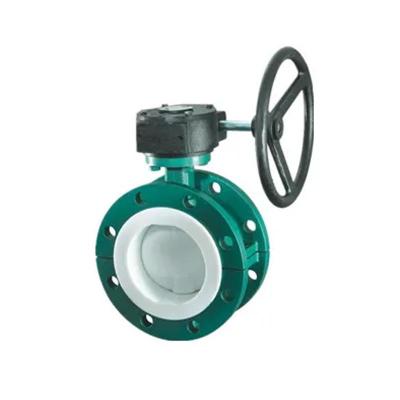

Strukturen för enfjärilsventilbestår av en ventilkropp, en skivformad platta och en ventilskaft. Dess arbetsprincip liknar rörelsen av en fjärils vingar. För det första, genom att vrida ventilskaftet, kan den skivformade plattan justeras inom området 0° till 90°. Detta ändrar flödespassagearean och styr flödeshastigheten. När den skivformade plattan är helt öppen vid 90° är ventilplattan parallell med vätskans flödesriktning, vilket resulterar i lågt motstånd och lågt tryckförlust. När den är halvöppen vid 45° kommer ventilplattan att ge en strypeffekt, vilket minskar flödet. När den är mindre än 10° blir kanalen smal, vilket avsevärt minskar flödet, men detta utsätter också ventilplattan för kraftig erosion. Genom denna metod har fjärilsventilen förmågan att reglera flödet.
Fördelarna med vridspjällsventiler vid flödeskontroll
1. Enkel struktur, lätt design: Speciellt i rörledningar med stor diameter är fjärilsventilen mycket lättare och mer kompakt än den besvärliga grindventilen eller kulventilen, vilket minskar installations- och supportkostnaderna.
2. Ekonomisk och effektiv: Under vissa omständigheter är fjärilsventilen mer kostnadseffektiv än specialiserade reglerventiler. Dess inköpspris och underhållskrav är mycket låga, vilket avsevärt kan minska kostnaderna i projektet.
3. Bekväm manövrering, automatisering: Genom en 90° rotation som täcker hela slaget, kan denfjärilsventilär lätt att använda och kan enkelt utrustas med manuella, pneumatiska eller elektriska ställdon, vilket gör den mycket lämplig för integration i automatiserade styrsystem.
4. Används i stor utsträckning: Till exempel i verkliga tillämpningsscenarier som flödesfördelning i vattenreningsverk, reglering av utloppstryck i pumpstationer och grov flödesreglering i kylvattenkretsar.
Begränsningarna för fjärilsventiler i flödeskontroll
1. Dålig noggrannhet och dålig linjäritet: Vridspjällsventilen har ingen dedikerad reglerventil som är mer exakt. Förhållandet mellan ventilskivans öppning och flödet är inte helt linjärt, speciellt i mittläget, vilket begränsar exakt kontroll.
2. Erosion och kavitation vid liten öppning: Om ventilen används under lång tid vid en liten öppning (till exempel under 20°) kommer ventilskivan och nedströms ventilsätet att påverkas av höghastighetsvätska. Detta kan leda till vibrationer, buller och kavitation, vilket kommer att påskynda slitaget och allvarligt skada tätningsprestanda och livslängd.
3. Tätningsslitage under strypförhållanden: I applikationer är det mer känsligt för erosion än enkla till- och från-applikationer. Samtidigt kommer detta med tiden att orsaka skador på ventilsätets tätning eller att tätningen inte orsakar läckage.
4. Kan inte arbeta under hög tryckskillnad: Att använda den under stor tryckskillnad ökar risken för erosion. Därför är fjärilsventiler vanligtvis inte lämpliga för så tuffa förhållanden.
